453-00

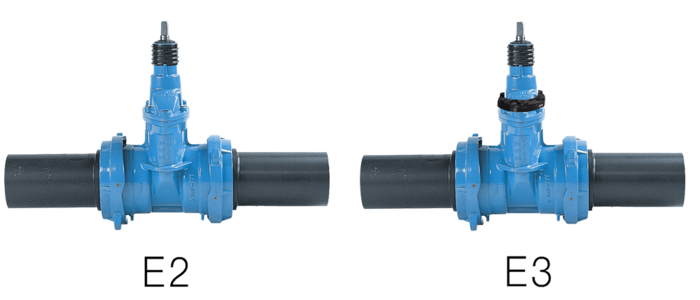

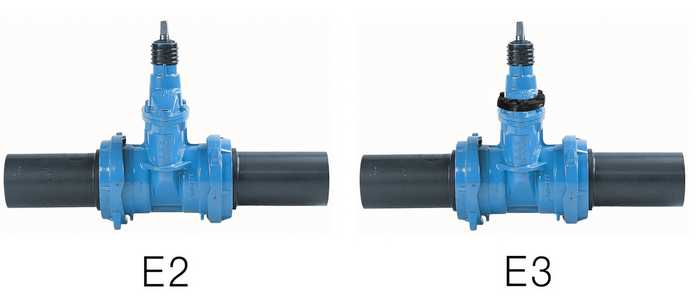

E2 i E3 zasun sa PE nastavcima Tip D

E2 zasun s PE nastavcima za zavarivanje (art.br. 452PE) je namijenjen za zavarivanje u PE cjevovode pomoću elektro spojnica ili sučeono.

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Upotreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik St 1.4162 (Duplex)
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu odnosno NBR-om za plin
Brtva: EPDM prema DVGW W 270 za vodu odnosno NBR za plin
PE nastavak: cijev PE 100 sa potpornim prstenom od nehrđajućeg čelika
Max. radni tlak: Vidi tablicu
Medij Pitka Voda / Plin
Kontakt osoba
Kat.br.

DN

Max. radni tlak

d

Izvedba priklju

L

L1

B

H
Medij Težina A-Text Košarica
4530900001
80 10 bar 90 mm Typ E2 660 mm 150 mm 8,2 mm 335 mm 26,00 kg
4530901001
80 16 bar 90 mm Typ E2 660 mm 150 mm 8,2 mm 335 mm 26,30 kg
4531100001
100 10 bar 110 mm Typ E2 710 mm 170 mm 10 mm 375 mm 30,00 kg
4531101003
100 16 bar 100 mm Typ E3 710 mm 170 mm 10 mm 345 mm 30,00 kg
4531250001
100 10 bar 125 mm Typ E2 740 mm 185 mm 11,4 mm 375 mm 34,00 kg
4531251003
100 16 bar 125 mm Typ E3 740 mm 185 mm 11,4 mm 345 mm 32,00 kg
4531400001
125 10 bar 140 mm Typ E2 835 mm 205 mm 12,7 mm 450 mm 51,70 kg
4531401003
125 16 bar 140 mm Typ E3 835 mm 205 mm 12,7 mm 420 mm 51,70 kg
4531600001
150 10 bar 160 mm Typ E2 1030 mm 205 mm 14,6 mm 460 mm 55,00 kg
4531601001
150 16 bar 160 mm Typ E2 1030 mm 205 mm 14,6 mm 460 mm 55,00 kg
4531800001
150 10 bar 180 mm Typ E2 1050 mm 230 mm 16,4 mm 460 mm 54,00 kg
4531801001
150 16 bar 180 mm Typ E2 1050 mm 230 mm 16,4 mm 460 mm 53,00 kg
4532000001
200 10 bar 200 mm Typ E2 1125 mm 245 mm 18,2 mm 565 mm 89,00 kg
4532001001
200 16 bar 200 mm Typ E2 1125 mm 245 mm 18,2 mm 565 mm 89,00 kg
4532250001
200 10 bar 225 mm Typ E2 1155 mm 260 mm 20,5 mm 565 mm 91,00 kg
4532251001
200 16 bar 225 mm Typ E2 1155 mm 260 mm 20,5 mm 565 mm 91,00 kg
Moj izbor

Izvedba PG 3 za plinoopskrbu na upit

Izvedba SDR 17 na upit
