470-00

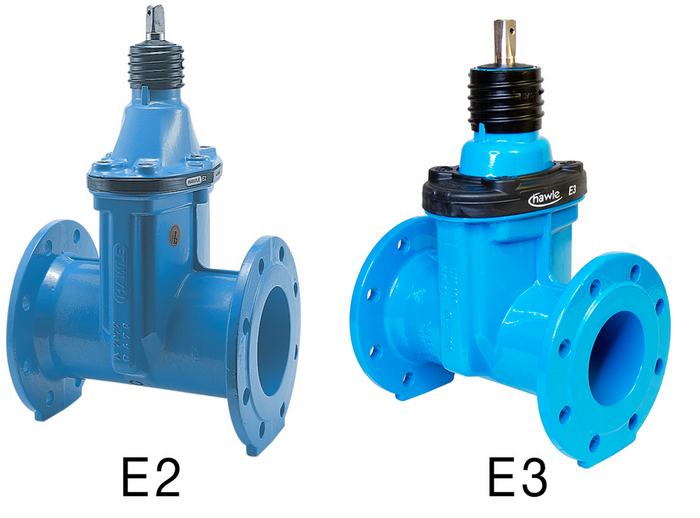

E2 i E3 zasun prirubnički-dugi "F5", ugradbena duljina osnovni red 15 prema DIN EN 558-1

E2 zasun prirubnički, s prirubnicama prema EN 1092-2.

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

potreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Ugradbena duljina:
Osnovni red 15 prema DIN EN 558-1

Priključne mjere prirubnice: prema EN 1092-2

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik St 1.4162 (Duplex)
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu odnosno NBR-om za plin
Brtva: EPDM prema DVGW W 270 za vodu odnosno NBR za plin
Max. radni tlak: Vidi tablicu
Medij Pitka Voda / Plin
Kontakt osoba
Moj izbor
Kat.br.
*)
DN
Max. radni tlak
PN
Izvedba priklju
L
H
Opis
 Medij Težina A-Text 3D Košarica
4700320000
   32 Pitka voda: 16 bar 10|16 Typ E2 240 mm 200 mm   8,50 kg
4700320100
   32 Plin: 5 bar 10|16 Typ E2 240 mm 200 mm PG 1 8,50 kg
4700320300
   32 Plin: 5 bar 10|16 Typ E2 240 mm 200 mm PG 3 8,50 kg
4700400000
   40 Pitka voda: 16 bar 10|16 Typ E2 240 mm 200 mm   8,50 kg
4700400100
   40 Plin: 5 bar 10|16 Typ E2 240 mm 200 mm PG 1 8,50 kg
4700400300
   40 Plin: 5 bar 10|16 Typ E2 240 mm 200 mm PG 3 8,50 kg
4700500003
   50 Pitka voda: 16 bar 10/16 Typ E3 250 mm 235 mm   12,30 kg
4700500101
   50 Plin: 16 bar 10|16 Typ E2 250 mm 260 mm PG 1 11,70 kg
4700650003
   65 Pitka voda: 16 bar 10/16 Typ E3 270 mm 305 mm   18,50 kg
4700650103
   65 Plin: 16 bar 10/16 Typ E3 270 mm 305 mm PG 1 18,50 kg
4700650303
   65 Plin: 16 bar 10/16 Typ E3 270 mm 305 mm PG 3 18,50 kg
4700800003
   80 Pitka voda: 16 bar 10/16 Typ E3 280 mm 315 mm   20,50 kg
4700800103
   80 Plin: 16 bar 10/16 Typ E3 280 mm 315 mm PG 1 20,50 kg
4700800303
   80 Plin: 16 bar 10/16 Typ E3 280 mm 315 mm PG 3 20,50 kg
4700810003
 1) 80 Pitka voda: 10 bar 10/16 Typ E3 280 mm 315 mm   21,00 kg
4701000003
   100 Pitka voda: 16 bar 10/16 Typ E3 300 mm 345 mm   26,50 kg
4701000101
   100 Plin: 16 bar 10|16 Typ E2 300 mm 375 mm PG 1 27,20 kg
4701000301
   100 Plin: 16 bar 10|16 Typ E2 300 mm 375 mm PG 3 27,20 kg
4701250003
   125 Pitka voda: 16 bar 10/16 Typ E3 325 mm 420 mm   40,50 kg
4701250103
   125 Plin: 16 bar 10/16 Typ E3 325 mm 420 mm PG 1 40,50 kg
4701250303
   125 Plin: 16 bar 10/16 Typ E3 325 mm 420 mm PG 3 40,50 kg
4701500003
   150 Pitka voda: 16 bar 10/16 Typ E3 350 mm 435 mm   43,50 kg
4701500103
   150 Plin: 16 bar 10/16 Typ E3 350 mm 435 mm PG 1 43,50 kg
4701500303
   150 Plin: 16 bar 10/16 Typ E3 350 mm 435 mm PG 3 43,50 kg
4702000003
   200 Pitka voda: 10 bar 10 Typ E3 400 mm 540 mm   73,00 kg
4702000063
   200 Pitka voda: 16 bar 16 Typ E3 400 mm 540 mm   73,00 kg
4702000101
   200 Plin: 10 bar 10 Typ E2 400 mm 565 mm PG 1 82,00 kg
4702000161
   200 Plin: 16 bar 16 Typ E2 400 mm 565 mm PG 1 82,00 kg
4702000303
   200 Plin: 10 bar 10 Typ E3 400 mm 540 mm PG 3 73,00 kg
4702000361
   200 Plin: 16 bar 16 Typ E2 400 mm 565 mm PG 3 82,00 kg
4702500003
   250 Pitka voda: 10 bar 10 Typ E3 450 mm 650 mm   112,00 kg
4702500063
   250 Pitka voda: 16 bar 16 Typ E3 450 mm 650 mm   112,00 kg
4702500101
   250 Plin: 10 bar 10 Typ E2 450 mm 670 mm PG 1 102,00 kg
4702500161
   250 Plin: 16 bar 16 Typ E2 450 mm 670 mm PG 1 102,00 kg
4703000003
   300 Pitka voda: 10 bar 10 Typ E3 500 mm 735 mm   168,00 kg
4703000063
   300 Pitka voda: 16 bar 16 Typ E3 500 mm 735 mm   151,00 kg
4703000101
   300 Plin: 10 bar 10 Typ E2 500 mm 755 mm PG 1 151,00 kg
4703000161
   300 Plin: 16 bar 16 Typ E2 500 mm 755 mm PG 1 151,00 kg
4703000301
   300 Plin: 10 bar 10 Typ E2 500 mm 755 mm PG 3 151,00 kg
4703000361
   300 Plin: 16 bar 16 Typ E2 500 mm 755 mm PG 3 151,00 kg
4704000003
   400 Pitka voda: 10 bar 10 TYP E3 600 mm 955 mm   302,00 kg
4704000063
   400 Pitka voda: 16 bar 16 Typ E3 600 mm 955 mm   281,00 kg
4704000101
   400 Plin: 10 bar 10 Typ E2 600 mm 975 mm PG 1 300,00 kg
4704500000
 2) 450 Pitka voda: 10 bar 10 Typ E2 650 mm 975 mm   332,00 kg
4704500060
 2) 450 Pitka voda: 16 bar 16 Typ E2 650 mm 975 mm   332,00 kg
4705000001
 3) 500 Pitka voda: 10 bar 10 Typ E2 700 mm 1220 mm   542,00 kg
4705000061
 3) 500 Pitka voda: 16 bar 16 Typ E2 700 mm 1220 mm   542,00 kg
4706000001
 3) 600 Pitka voda: 10 bar 10 Typ E2 800 mm 1377 mm   810,00 kg
4706000061
 3) 600 Pitka voda: 16 bar 16 Typ E2 800 mm 1377 mm   810,00 kg
Moj izbor
1)
Prirubnica s 4 rupe
2)
Prolaz: 400 mm
3)
Bypass na upit
