470-00

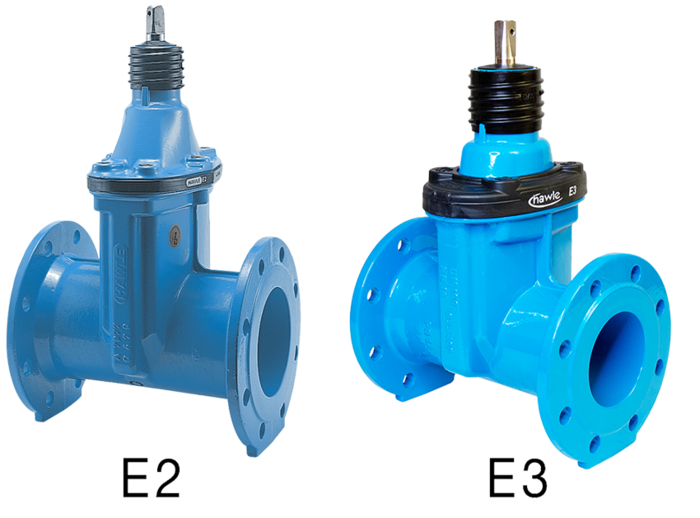

Keil-Oval-Schieber "E2" und "E3, Baul├Ąnge Grundreihe 15 nach DIN EN 558-1

Keil-Oval-Schieber mit beidseitigem Flansch nach EN 1092-2.

Die Bet├Ątigung kann ├╝ber Handrad, Einbaugarnitur oder motorisierte Drehantriebe (ab DN 50, auf Anfrage) erfolgen.

Baul├Ąnge:
Grundreihe 15 nach DIN EN 558-1

Gaseinsatz: Pr├╝fung nach DIN 3230-5 PG-1 oder PG-3; inkl. Abnahmepr├╝fzeugnis 3.1 nach EN 10204 f├╝r die nach DIN 3230-5 durchgef├╝hrte Dichtheits- und Festigkeitspr├╝fung.

Material: Geh├Ąuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
Dichtungen: EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
E3-Kantenschutz: PE
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser / Gas
Best.-Nr.
*)
DN

max.
Betriebsdruck

PN

Ausf├╝hrung/
Abgang

L

H

Bezeichnung
Medium Gewicht A-Text 3D Merkliste
4700320000
  32 Trinkwasser: 16 bar 10|16 Typ E2 240 mm 200 mm   8,50 kg
4700320100
  32 Gas: 5 bar 10|16 Typ E2 240 mm 200 mm PG 1 8,50 kg
4700320300
  32 Gas: 5 bar 10|16 Typ E2 240 mm 200 mm PG 3 8,50 kg
4700400000
  40 Trinkwasser: 16 bar 10|16 Typ E2 240 mm 200 mm   8,50 kg
4700400100
  40 Gas: 5 bar 10|16 Typ E2 240 mm 200 mm PG 1 8,50 kg
4700400300
  40 Gas: 5 bar 10|16 Typ E2 240 mm 200 mm PG 3 8,50 kg
4700500003
  50 Trinkwasser: 16 bar 10/16 Typ E3 250 mm 235 mm   12,30 kg
4700500101
  50 Gas: 16 bar 10|16 Typ E2 250 mm 260 mm PG 1 11,70 kg
4700650003
  65 Trinkwasser: 16 bar 10/16 Typ E3 270 mm 305 mm   18,50 kg
4700650101
  65 Gas: 16 bar 10|16 Typ E2 270 mm 328 mm PG 1 17,80 kg
4700650301
  65 Gas: 16 bar 10|16 Typ E2 270 mm 328 mm PG 3 17,80 kg
4700800003
  80 Trinkwasser: 16 bar 10/16 Typ E3 280 mm 315 mm   20,50 kg
4700800101
  80 Gas: 16 bar 10|16 Typ E2 280 mm 335 mm PG 1 16,00 kg
4700800301
  80 Gas: 16 bar 10|16 Typ E2 280 mm 335 mm PG 3 16,00 kg
4700810003
1) 80 Trinkwasser: 10 bar 10/16 Typ E3 280 mm 315 mm   21,00 kg
4701000003
  100 Trinkwasser: 16 bar 10/16 Typ E3 300 mm 345 mm   26,50 kg
4701000101
  100 Gas: 16 bar 10|16 Typ E2 300 mm 375 mm PG 1 27,20 kg
4701000301
  100 Gas: 16 bar 10|16 Typ E2 300 mm 375 mm PG 3 27,20 kg
4701250003
  125 Trinkwasser: 16 bar 10/16 Typ E3 325 mm 420 mm   40,50 kg
4701250101
  125 Gas: 16 bar 10|16 Typ E2 325 mm 450 mm PG 1 30,50 kg
4701250301
  125 Gas: 16 bar 10|16 Typ E2 325 mm 450 mm PG 3 30,50 kg
4701500003
  150 Trinkwasser: 16 bar 10/16 Typ E3 350 mm 435 mm   43,50 kg
4701500101
  150 Gas: 16 bar 10|16 Typ E2 350 mm 460 mm PG 1 45,00 kg
4701500301
  150 Gas: 16 bar 10|16 Typ E2 350 mm 460 mm PG 3 39,00 kg
4702000003
  200 Trinkwasser: 10 bar 10 Typ E3 400 mm 540 mm   73,00 kg
4702000063
  200 Trinkwasser: 16 bar 16 Typ E3 400 mm 540 mm   73,00 kg
4702000101
  200 Gas: 10 bar 10 Typ E2 400 mm 565 mm PG 1 82,00 kg
4702000161
  200 Gas: 16 bar 16 Typ E2 400 mm 565 mm PG 1 82,00 kg
4702000301
  200 Gas: 10 bar 10 Typ E2 400 mm 565 mm PG 3 82,00 kg
4702000361
  200 Gas: 16 bar 16 Typ E2 400 mm 565 mm PG 3 82,00 kg
4702500001
  250 Trinkwasser: 10 bar 10 Typ E2 450 mm 670 mm   112,00 kg
4702500061
  250 Trinkwasser: 16 bar 16 Typ E2 450 mm 670 mm   102,00 kg
4702500101
  250 Gas: 10 bar 10 Typ E2 450 mm 670 mm PG 1 102,00 kg
4702500161
  250 Gas: 16 bar 16 Typ E2 450 mm 670 mm PG 1 102,00 kg
4703000003
  300 Trinkwasser: 10 bar 10 Typ E3 500 mm 735 mm   168,00 kg
4703000063
  300 Trinkwasser: 16 bar 16 Typ E3 500 mm 735 mm   151,00 kg
4703000101
  300 Gas: 10 bar 10 Typ E2 500 mm 755 mm PG 1 151,00 kg
4703000161
  300 Gas: 16 bar 16 Typ E2 500 mm 755 mm PG 1 151,00 kg
4703000301
  300 Gas: 10 bar 10 Typ E2 500 mm 755 mm PG 3 151,00 kg
4703000361
  300 Gas: 16 bar 16 Typ E2 500 mm 755 mm PG 3 151,00 kg
4704000001
  400 Trinkwasser: 10 bar 10 Typ E2 600 mm 975 mm   302,00 kg
4704000061
  400 Trinkwasser: 16 bar 16 Typ E2 600 mm 975 mm   281,00 kg
4704000101
  400 10 bar 10 Typ E2 600 mm 975 mm PG 1 300,00 kg
4704500000
2) 450 Trinkwasser: 10 bar 10 Typ E2 650 mm 975 mm   332,00 kg
4704500060
2) 450 Trinkwasser: 16 bar 16 Typ E2 650 mm 975 mm   332,00 kg
4705000001
3) 500 Trinkwasser: 10 bar 10 Typ E2 700 mm 1220 mm   542,00 kg
4705000061
3) 500 Trinkwasser: 16 bar 16 Typ E2 700 mm 1220 mm   542,00 kg
4706000001
3) 600 Trinkwasser: 10 bar 10 Typ E2 800 mm 1377 mm   810,00 kg
4706000061
3) 600 Trinkwasser: 16 bar 16 Typ E2 800 mm 1377 mm   810,00 kg
Zur Merkliste
1)
Flansch mit 4-Loch-Bohrung
2)
Durchgang: 400 mm
3)
mit Bypass auf Anfrage

Weitere Artikelnummern und Preise f├╝r Gas auf Anfrage.
