510-00

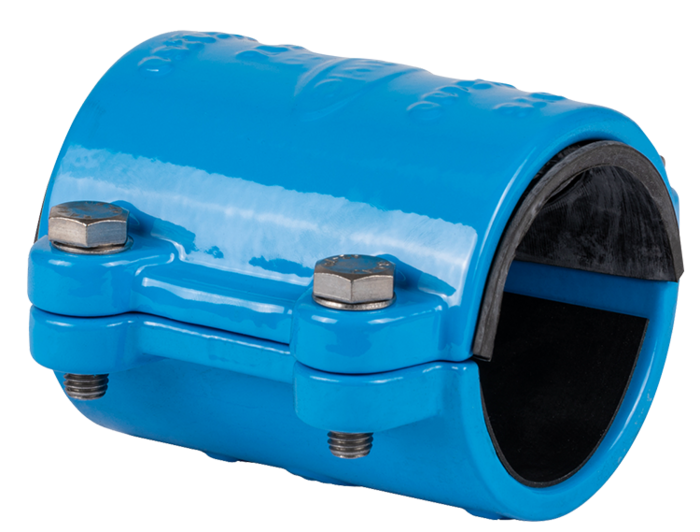

Reparaturna obujmica za PE i PVC cijevi

Reparaturna obujmica za PE i PVC cijevi se sastoji od dvije polovice koje služe za zatvaranje provrta na cijevima ili za pokrivanje manjih oštećenja PE cjevovoda prema DIN 8074 ili PVC cjevovoda prema DIN 8062. Pouzdano brtvljenje sa tri O brtve ( profilno brtvljenje). Standardna izvedba za vodu.

Prije montaže obujmice površina cijevi mora biti čista. Obje polovice postaviti na cijev i sa pripadajućim vijcima pričvrstiti. Vijke je potrebno zategnuti podjednako, zatežući ih križno do metalnog graničnika prema priloženom dijagramu zatezanja.

Stezanje vijaka - moment pritezanja:
d 75 - d 140 = max. 32 Nm
d 160 - d 225 = max. 56 Nm
d 250- d 280 = max. 130 Nm

POZOR: S reparaturnim obujmicama se ne mogu izvesti spojevi s poteznim osiguranjem.

Upotreba u području plinoopskrbe - samo za postojeće cjevovode od PVC do max. 5 bar.

Čitaj dalje reduce
Materijal: Gornje / donje kućište: GJS-400, Hawle epoksidna praškasta zaštita
Brtve: EPDM za pitku vodu odnosno NBR za plin
Max. radni tlak: Otpadna voda: 16 bar
Pitka voda: 16 bar
Medij Pitka Voda / Otpadne Vode

Reparaturna obujmica za PE i PVC cijevi se sastoji od dvije polovice koje služe za zatvaranje provrta na cijevima ili za pokrivanje manjih oštećenja PE cjevovoda prema DIN 8074 ili PVC cjevovoda prema DIN 8062. Pouzdano brtvljenje sa tri O brtve ( profilno brtvljenje). Standardna izvedba za vodu.

Prije montaže obujmice površina cijevi mora biti čista. Obje polovice postaviti na cijev i sa pripadajućim vijcima pričvrstiti. Vijke je potrebno zategnuti podjednako, zatežući ih križno do metalnog graničnika prema priloženom dijagramu zatezanja.

Stezanje vijaka - moment pritezanja:
d 75 - d 140 = max. 32 Nm
d 160 - d 225 = max. 56 Nm
d 250- d 280 = max. 130 Nm

POZOR: S reparaturnim obujmicama se ne mogu izvesti spojevi s poteznim osiguranjem.

Upotreba u području plinoopskrbe - samo za postojeće cjevovode od PVC do max. 5 bar.

Kontakt osoba
Moj izbor
Kat.br.

irina polovice dvodjelnog ku
Max. radni tlak
d
Promjer bu
Za vrstu cijevi
Vrsta cijevi
 Medij Težina A-Text Košarica
5100000630
 100 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 63 mm 30 mm PVC|PE PVC|PE 1,70 kg
5100000750
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 75 mm 36 mm PVC|PE PVC|PE 2,30 kg
5100000900
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 90 mm 45 mm PVC|PE PVC|PE 2,70 kg
5100001100
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 110 mm 50 mm PVC|PE PVC|PE 3,05 kg
5100001250
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 125 mm 50 mm PVC|PE PVC|PE 3,70 kg
5100001400
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 140 mm 50 mm PVC|PE PVC|PE 3,90 kg
5100001600
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 160 mm 50 mm PVC|PE PVC|PE 4,50 kg
5100001800
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 180 mm 50 mm PVC|PE PVC|PE 4,60 kg
5100002250
 120 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 225 mm 50 mm PVC|PE PVC|PE 6,50 kg
5100002800
 180 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 280 mm 50 mm PVC|PE PVC|PE 12,50 kg
5100003150
 180 mm Otpadna voda: 16 bar|Pitka voda: 16 bar 315 mm 50 mm PVC|PE PVC|PE 15,40 kg
