510-00
Reparaturschelle für PE- und PVC- Rohre
Material: |
Ober-/Unterschale: GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtungen: Standard EPDM (Wasser), NBR (Gas) |
---|---|
Max. Betriebsdruck: |
Abwasser: 16 bar Gas: 5 bar (nur PVC) Trinkwasser: 16 bar |
Medium | Trinkwasser / Gas / Abwasser |

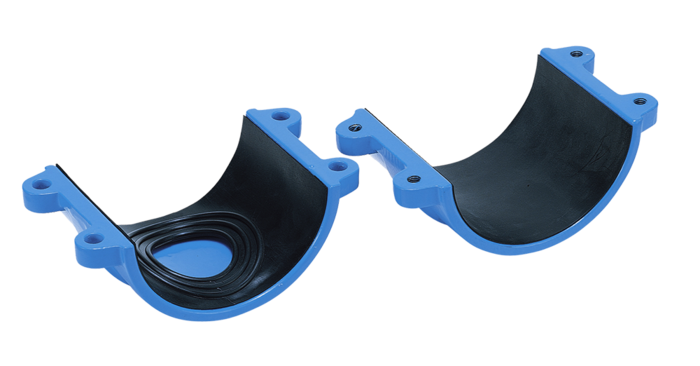

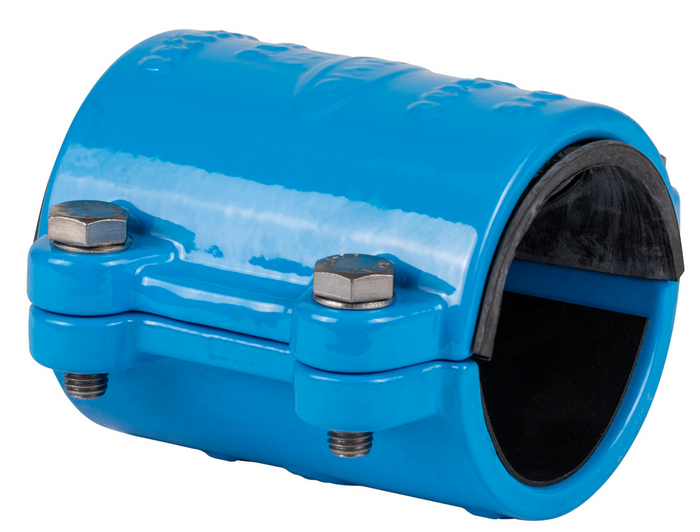

Reparaturschelle, bestehend aus zwei Halbschalen zum Verschließen von Anbohrungen oder zum Abdichten von kleineren Beschädigungen bei PE-Rohren (DIN EN 12201, DIN 8074) oder PVC-Rohren (DIN EN ISO 1452-2). Zuverlässige Abdichtung durch 3 O-Ringe (Profildichtung). Standardausführung für Wasser.
Vor Montage der Reparaturschelle ist die Oberfläche des Rohres zu reinigen. Anschließend sind die beiden Halbschalen um das Rohr zu legen und mit den mitgelieferten Sechskantschrauben zu verbinden.
Die Sechskantschrauben sind gleichmäßig, kreuzweise auf metallischen Anschlag mit nachfolgend angegebenen Drehmoment anzuziehen:
Schraubenanzugsmomente:
d 63 - d 140 = max. 32 Nm
d 160 – d 225 = max. 56 Nm
d 250 - d 315 = max. 130 Nm
ACHTUNG: Mit Reparaturschellen können keine zuggesicherten Verbindungen hergestellt werden!
Gaseinsatz: nur für bestehende PVC-Leitungen bis zu einem maximalen Betriebsdruck von 5 bar
Best.-Nr.
|
d |
Halbschalenbreite |
max. Bohrung |
Medium | Gewicht | A-Text | Merkliste |
---|---|---|---|---|---|---|---|
5100000630
|
63 mm | 100 mm | 40 mm | 1,70 kg | |||
5100000750
|
75 mm | 120 mm | 50 mm | 2,30 kg | |||
5100000900
|
90 mm | 120 mm | 50 mm | 2,70 kg | |||
5100001100
|
110 mm | 120 mm | 50 mm | 3,05 kg | |||
5100001250
|
125 mm | 120 mm | 50 mm | 3,70 kg | |||
5100001400
|
140 mm | 120 mm | 50 mm | 3,90 kg | |||
5100001600
|
160 mm | 120 mm | 50 mm | 4,50 kg | |||
5100001800
|
180 mm | 120 mm | 50 mm | 4,60 kg | |||
5100002250
|
225 mm | 120 mm | 50 mm | 6,50 kg | |||
5100002800
|
280 mm | 180 mm | 50 mm | 12,50 kg | |||
5100003150
|
315 mm | 180 mm | 50 mm | 15,40 kg |
