521-00

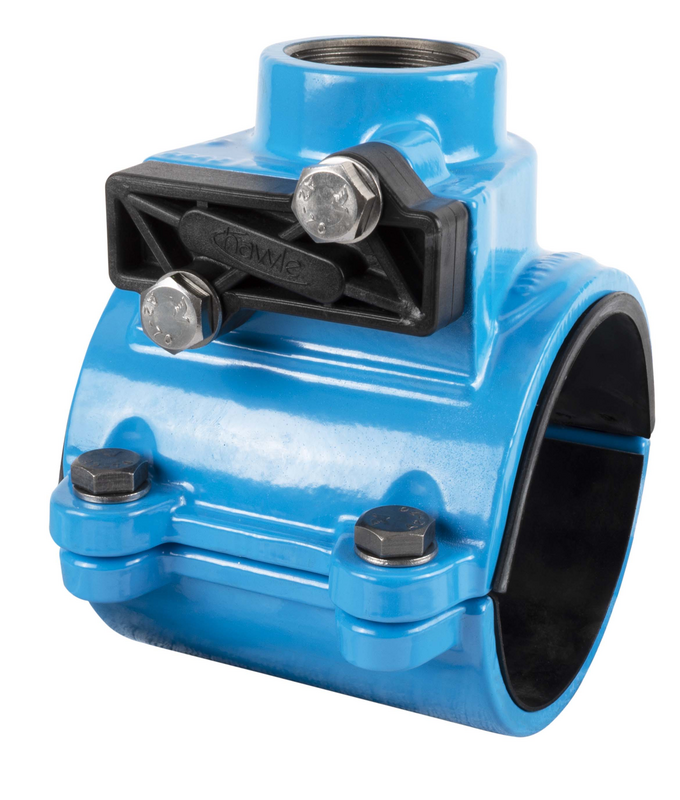

HAKU obujmica za ubušivanje pod tlakom na PE i PVC cijevi

HAKU obujmica za ubušivanje pod tlakom s priključkom s unutarnjim navojem je namijenjena za montažu na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. HAKU obujmica je kalibrirana na vanjski promjer cijevi. Nedozvoljena deformmacija cijevi kod spajanja obujmice se sprečava čvrstim metalnim graničnicima.

U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno ubušivanje glavnog cjevovoda i pod tlakom. Nakon ubušivanja, garnitura za ubušivanje se povlači nazad, brtveni poklopac se skine sa obujmice te se obujmica zatvara s utičnom pločicom (art.br. 840-00). Utična pločica se nabavlja kao dodatni pribor. Nakon zatvaranja obujmice utičnom pločicom moguća je daljnja montaža kućnog priključka, nakon završetka montaže kućnog priključka utična pločica se izvadi iz obujmice te se brtveni poklopac vraća na svoje mjesto.

Čitaj dalje reduce
Materijal: GJS-400 Hawle epoksidna praškasta zaštita
Brtve: EPDM prema DVGW W 270
Max. radni tlak: Otpadna voda: 16 bar
Pitka voda: 16 bar
Medij Pitka Voda / Otpadne Vode

HAKU obujmica za ubušivanje pod tlakom s priključkom s unutarnjim navojem je namijenjena za montažu na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. HAKU obujmica je kalibrirana na vanjski promjer cijevi. Nedozvoljena deformmacija cijevi kod spajanja obujmice se sprečava čvrstim metalnim graničnicima.

U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno ubušivanje glavnog cjevovoda i pod tlakom. Nakon ubušivanja, garnitura za ubušivanje se povlači nazad, brtveni poklopac se skine sa obujmice te se obujmica zatvara s utičnom pločicom (art.br. 840-00). Utična pločica se nabavlja kao dodatni pribor. Nakon zatvaranja obujmice utičnom pločicom moguća je daljnja montaža kućnog priključka, nakon završetka montaže kućnog priključka utična pločica se izvadi iz obujmice te se brtveni poklopac vraća na svoje mjesto.

Kontakt osoba
Moj izbor
Kat.br.
*)
d
Opis
L
B
H1
Promjer bu
Outlet O
 Medij Težina A-Text 3D Košarica
5210633200
 1) 63 mm   100 mm 124 mm 84 mm 28 mm Unutarnji navoj 1" 2,50 kg
5210634000
 1) 63 mm   100 mm 124 mm 87 mm 32 mm Unutarnji navoj 1 1/4" 2,60 kg
5210753200
 1) 75 mm   110 mm 135 mm 91 mm 28 mm Unutarnji navoj 1" 2,20 kg
5210754000
 1) 75 mm   110 mm 135 mm 94 mm 32 mm Unutarnji navoj 1 1/4" 2,60 kg
5210755000
 2) 75 mm   110 mm 135 mm 91 mm 43 mm Unutarnji navoj 1 1/2" 3,30 kg
5210756300
 2) 75 mm   110 mm 135 mm 95 mm 43 mm Unutarnji navoj 2" 3,00 kg
5210903200
 1) 90 mm   110 mm 150 mm 100 mm 28 mm Unutarnji navoj 1" 2,60 kg
5210904000
 1) 90 mm   110 mm 150 mm 103 mm 32 mm Unutarnji navoj 1 1/4" 2,50 kg
5210905000
 2) 90 mm   110 mm 150 mm 101 mm 43 mm Unutarnji navoj 1 1/2" 3,60 kg
5210906300
 2) 90 mm   110 mm 150 mm 105 mm 43 mm Unutarnji navoj 2" 3,60 kg
5211103200
 1) 110 mm   120 mm 170 mm 110 mm 28 mm Unutarnji navoj 1" 3,10 kg
5211104000
 1) 110 mm   120 mm 170 mm 113 mm 32 mm Unutarnji navoj 1 1/4" 3,60 kg
5211105000
 2) 110 mm   120 mm 170 mm 113 mm 43 mm Unutarnji navoj 1 1/2" 4,20 kg
5211106300
 2) 110 mm   120 mm 170 mm 117 mm 43 mm Unutarnji navoj 2" 4,00 kg
5211603200
 1) 160 mm   120 mm 230 mm 138 mm 28 mm Unutarnji navoj 1" 6,50 kg
5211604000
 1) 160 mm   120 mm 230 mm 141 mm 32 mm Unutarnji navoj 1 1/4" 6,30 kg
5211605000
 2) 160 mm   120 mm 230 mm 140 mm 43 mm Unutarnji navoj 1 1/2" 6,70 kg
5211606300
 2) 160 mm   120 mm 230 mm 145 mm 43 mm Unutarnji navoj 2" 6,70 kg
8400005063
     Lopatica 1 1/2" - 2" / ZAK 46           0,25 kg
8400006300
     Lopatica 2 1/4           0,20 kg
Moj izbor
1)
upotrijebiti utičnu pločicu art.br. 8400003240
2)
upotrijebiti utičnu pločicu art.br. 8400005063
3)
upotrijebiti utičnu pločicu art.br. 8400006300
