529-01

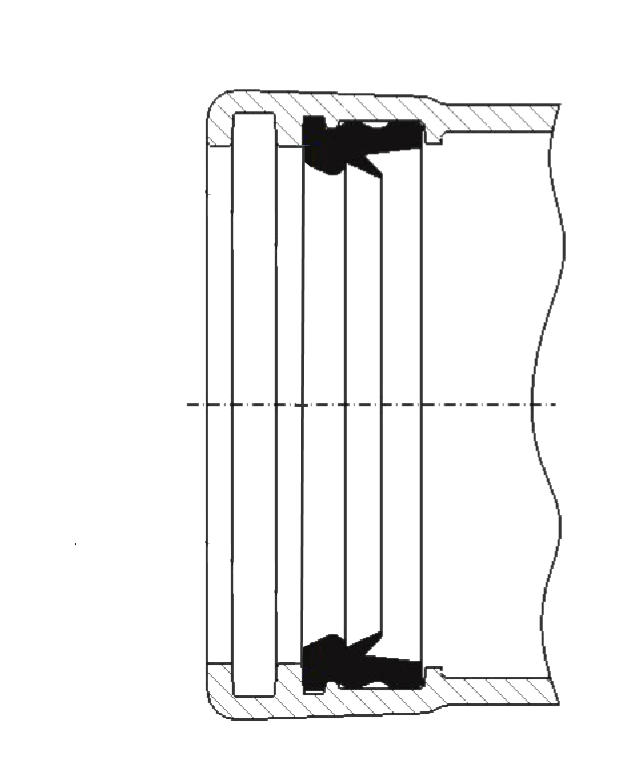

GKS brtva, BAIO® sistem

Voda: primjena u području vodoopskrbe kod spajanja PE i PVC cijevi u BAIO® naglavke

Plin: primjena u području plinoopskrbe kod spajanja PVC cijevi u BAIO® naglavke

Pojašnjenje slike:
1: Plava oznaka - za vodu
2: Žuta oznaka - za plin

Čitaj dalje reduce

Materijal:	EPDM prema DVGW W 270 za vodu odnosno NBR za plin
Max. radni tlak:	Otpadna voda: 16 bar Pitka voda: 16 bar Plin: 1 bar (samo PVC)
Medij	Pitka Voda / Plin / Otpadne Vode

Voda: primjena u području vodoopskrbe kod spajanja PE i PVC cijevi u BAIO® naglavke

Plin: primjena u području plinoopskrbe kod spajanja PVC cijevi u BAIO® naglavke

Pojašnjenje slike:
1: Plava oznaka - za vodu
2: Žuta oznaka - za plin

Kontakt osoba

Moj izbor

• Izvedbe
• Tehnička dokumentacija
• Dodaci proizvodu

Kat.br.	*)	DN	B	d	D	Opis	H	Medij	Težina	A-Text	Košarica
5290000900		80	127 mm		90 mm	GKS brtva za vodu	34,5 mm		0,19 kg
5290000901		80	127 mm		90 mm	GKS brtva za plin	34,5 mm		0,19 kg
5290001100		100	147 mm		110 mm	GKS brtva za vodu	34,5 mm		0,19 kg
5290001101		100	147 mm		110 mm	GKS brtva za plin	34,5 mm		0,19 kg
5290001125	4)	100	150 mm		125 mm	GKS brtva za vodu	38 mm		0,15 kg
5290001126	4)	100	150 mm		125 mm	GKS brtva za plin	38 mm		0,15 kg
5290001250	1)	125	169 mm		125 mm	GKS brtva za vodu	38 mm		0,31 kg
5290001252	1)	125	169 mm		125 mm	GKS brtva za plin	38 mm		0,31 kg
5290001400		125	169 mm		140 mm	GKS brtva za vodu	38 mm		0,24 kg
5290001401		125	169 mm		140 mm	GKS brtva za plin	38 mm		0,24 kg
5290001600		150	198 mm		160 mm	GKS brtva za vodu	34,5 mm		0,30 kg
5290001601		150	198 mm		160 mm	GKS brtva za plin	34,5 mm		0,30 kg
5290001800	3)	150	205 mm		180 mm	GKS brtva za vodu	39,5 mm		0,21 kg
5290001801	3)	150	205 mm		180 mm	GKS brtva za plin	39,5 mm		0,64 kg
5290002000	1)	200	254 mm		200 mm	GKS brtva za vodu	43 mm		0,64 kg
5290002002	1)	200	254 mm		200 mm	GKS brtva za plin	43 mm		0,64 kg
5290002250		200	254 mm		225 mm	GKS brtva za vodu	43 mm		0,30 kg
5290002251		200	254 mm		225 mm	GKS brtva za plin	43 mm		0,28 kg
5290002500	2)	250	301 mm		250 mm	GKS brtva za vodu	40,5 mm		0,96 kg
5290002502	2)	250	301 mm		250 mm	GKS brtva za plin	40,5 mm		0,96 kg
5290002800		250	301 mm		280 mm	GKS brtva za vodu	40 mm		0,30 kg
5290002801		250	301 mm		280 mm	GKS brtva za plin	40 mm		0,30 kg
5290003150		300	357 mm		315 mm	GKS brtva za vodu	47 mm		0,75 kg
5290003151		300	357 mm		315 mm	GKS brtva za plin	47 mm		0,77 kg
5296080000		80		90 mm		Nadoplata			0,19 kg
5296081000		80		90 mm		Nadoplata			0,19 kg
5296100000		100		110 mm		Nadoplata			0,19 kg
5296101000		100		110 mm		Nadoplata			0,19 kg
5296125000		125		140 mm		Nadoplata			0,24 kg
5296125001	5)	125		125 mm		Nadoplata			0,31 kg
5296126000		125		140 mm		Nadoplata			0,24 kg
5296126100	5)	125		125 mm		Nadoplata			0,31 kg
5296150000		150		160 mm		Nadoplata			0,30 kg
5296151000		150		160 mm		Nadoplata			0,30 kg
5296200000		200		225 mm		Nadoplata			0,30 kg
5296200100	5)	200		200 mm		Nadoplata			0,64 kg
5296201000		200		225 mm		Nadoplata			0,30 kg
5296201100	5)	200		200 mm		Nadoplata			0,96 kg
5296250000		250		280 mm		Nadoplata			0,30 kg
5296250100	5)	250		250 mm		Nadoplata			0,96 kg
5296251000		250		280 mm		Nadoplata			0,30 kg
5296251100	5)	250		250 mm		Nadoplata			0,96 kg
5296300000		300		315 mm		Nadoplata			0,75 kg
5296301000		300		315 mm		Nadoplata			0,77 kg

Proizvod
uspješno dodan na listu Dodaj na listu Moj izbor

1)

Potporni prsten iza brtve

2)

Potporni prsten prije i poslije brtve

3)

samo u spoju s BAIO® naglavcima DN 150/d 180

4)

samo u spoju s BAIO® naglavcima DN 100/d 125

5)

uključuje potporni prsten

Standardno se u sve BAIO naglavke ugrađuje BLD brtva za vodu.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
