529-01
GKS-Dichtung (Guss-Kunststoff) - System BAIO®

Wasser: Zu verwenden im Wasserbereich beim Anschluss von PE- und PVC-Rohren in BAIO®-Muffen.

Gas: Zu verwenden im Gasbereich beim Anschluss PVC-Rohren in BAIO®-Muffen.

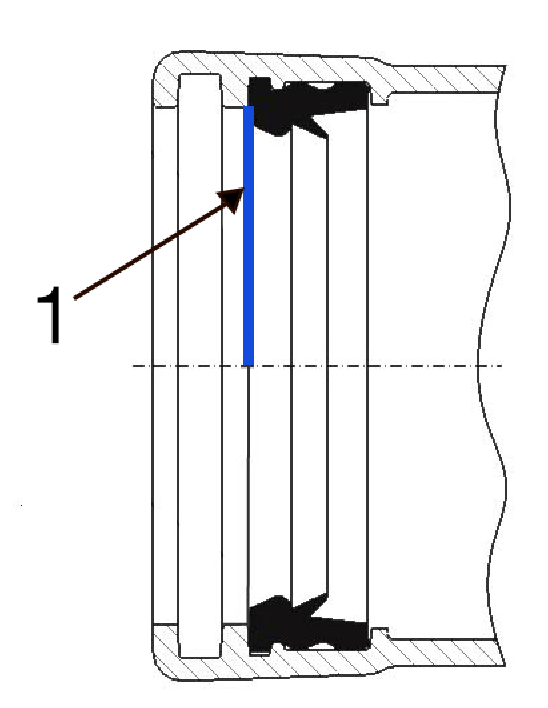

Bilderklärung:
1: Blaue Markierung für Wasser
2: Gelbe Markierung für Gas

Weiterlesen Reduzieren
Material: EPDM gemäß DVGW W 270 für Wasser bzw. NBR im Gas
Max. Betriebsdruck: Abwasser: 16 bar
Trinkwasser: 16 bar
Gas: 1 bar (nur PVC)
Medium Trinkwasser / Gas / Abwasser

Wasser: Zu verwenden im Wasserbereich beim Anschluss von PE- und PVC-Rohren in BAIO®-Muffen.

Gas: Zu verwenden im Gasbereich beim Anschluss PVC-Rohren in BAIO®-Muffen.

Bilderklärung:
1: Blaue Markierung für Wasser
2: Gelbe Markierung für Gas

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
B
d
D
Bezeichnung
H
 Medium Gewicht A-Text Merkliste
5290000900
   80 127 mm   90 mm GKS-Dichtung für Wasser 34,5 mm 0,19 kg
5290000901
   80 127 mm   90 mm GKS-Dichtung für Gas 34,5 mm 0,19 kg
5290001100
   100 147 mm   110 mm GKS-Dichtung für Wasser 34,5 mm 0,19 kg
5290001101
   100 147 mm   110 mm GKS-Dichtung für Gas 34,5 mm 0,19 kg
5290001125
 4) 100 150 mm   125 mm GKS-Dichtung für Wasser 38 mm 0,15 kg
5290001126
 4) 100 150 mm   125 mm GKS-Dichtung für Gas 38 mm 0,15 kg
5290001250
 1) 125 169 mm   125 mm GKS-Dichtung für Wasser 38 mm 0,31 kg
5290001252
 1) 125 169 mm   125 mm GKS-Dichtung für Gas 38 mm 0,31 kg
5290001400
   125 169 mm   140 mm GKS-Dichtung für Wasser 38 mm 0,24 kg
5290001401
   125 169 mm   140 mm GKS-Dichtung für Gas 38 mm 0,24 kg
5290001600
   150 198 mm   160 mm GKS-Dichtung für Wasser 34,5 mm 0,30 kg
5290001601
   150 198 mm   160 mm GKS-Dichtung für Gas 34,5 mm 0,30 kg
5290001800
 3) 150 205 mm   180 mm GKS-Dichtung für Wasser 39,5 mm 0,21 kg
5290001801
 3) 150 205 mm   180 mm GKS-Dichtung für Gas 39,5 mm 0,64 kg
5290002000
 1) 200 254 mm   200 mm GKS-Dichtung für Wasser 43 mm 0,64 kg
5290002002
 1) 200 254 mm   200 mm GKS-Dichtung für Gas 43 mm 0,64 kg
5290002250
   200 254 mm   225 mm GKS-Dichtung für Wasser 43 mm 0,30 kg
5290002251
   200 254 mm   225 mm GKS-Dichtung für Gas 43 mm 0,28 kg
5290002500
 2) 250 301 mm   250 mm GKS-Dichtung für Wasser 40,5 mm 0,96 kg
5290002502
 2) 250 301 mm   250 mm GKS-Dichtung für Gas 40,5 mm 0,96 kg
5290002800
   250 301 mm   280 mm GKS-Dichtung für Wasser 40 mm 0,30 kg
5290002801
   250 301 mm   280 mm GKS-Dichtung für Gas 40 mm 0,30 kg
5290003150
   300 357 mm   315 mm GKS-Dichtung für Wasser 47 mm 0,75 kg
5290003151
   300 357 mm   315 mm GKS-Dichtung für Gas 47 mm 0,77 kg
5296080000
   80   90 mm   Mehrpreis   0,19 kg
5296081000
   80   90 mm   Mehrpreis   0,19 kg
5296100000
   100   110 mm   Mehrpreis   0,19 kg
5296101000
   100   110 mm   Mehrpreis   0,19 kg
5296125000
   125   140 mm   Mehrpreis   0,24 kg
5296125001
 5) 125   125 mm   Mehrpreis   0,31 kg
5296126000
   125   140 mm   Mehrpreis   0,24 kg
5296126100
 5) 125   125 mm   Mehrpreis   0,31 kg
5296150000
   150   160 mm   Mehrpreis   0,30 kg
5296151000
   150   160 mm   Mehrpreis   0,30 kg
5296200000
   200   225 mm   Mehrpreis   0,30 kg
5296200100
 5) 200   200 mm   Mehrpreis   0,64 kg
5296201000
   200   225 mm   Mehrpreis   0,30 kg
5296201100
 5) 200   200 mm   Mehrpreis   0,96 kg
5296250000
   250   280 mm   Mehrpreis   0,30 kg
5296250100
 5) 250   250 mm   Mehrpreis   0,96 kg
5296251000
   250   280 mm   Mehrpreis   0,30 kg
5296251100
 5) 250   250 mm   Mehrpreis   0,96 kg
5296300000
   300   315 mm   Mehrpreis   0,75 kg
5296301000
   300   315 mm   Mehrpreis   0,77 kg
Zur Merkliste
1)
Stützring hinter der Dichtung
2)
Stützringe vor und hinter der Dichtung
3)
nur in Verbindung mit BAIO®-Muffen DN 150/d 180
4)
nur in Verbindung mit BAIO®-Muffen DN 100/d 125
5)
inkl. Stützring

Standardmäßig sind alle BAIO®-Muffen mit BAIO®-Lippen-Dichtung (BLD®) für Wasser ausgestattet.
Die in der Tabelle angegebenen Mehrpreise beinhalten zum Einen die werkseitige Montage der GKS-Dichtung und zum Anderen den Aufpreis zur BLD®.

Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
