Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
611-00

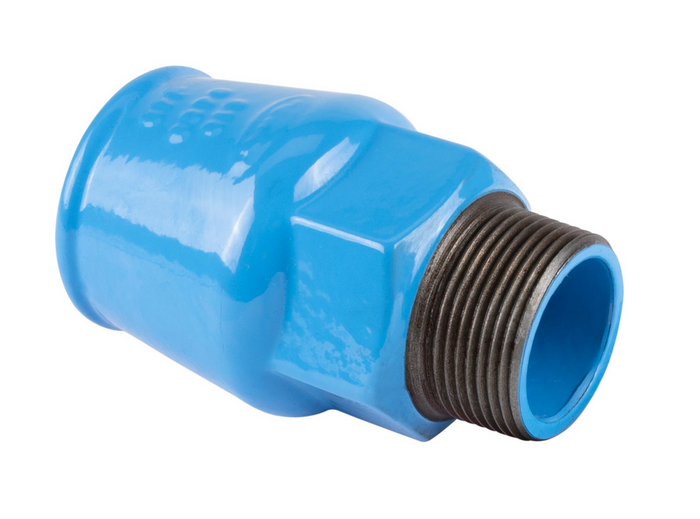

Utični fiting ravni sa vanjskim navojem, redukcijski
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Utični fiting, na jednoj strani vanjski navoj prema DIN EN 10226, a s druge strane utični naglavak za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80 i PE 100 prema DIN 8074 i PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža i demontaža.
POZOR: kod ponovne upotrebe fitinga potrebno zamijeniti stezni prsten i pregledati i eventualno zamijeniti O brtvu.
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
Lijevani fazonski komadi s unutarnjim ili vanjskim navojem ne smiju se kombinirati s komponentama od plemenitih materijala (osobito mesinga) kako bi se izbjegla kontaktna korozija.
|
Kat.br.
|
*) |
Max. radni tlak |
D |
Vrsta cijevi |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
6110320400
|
1) | 16 bar | 32 mm | PE-X|PE 80|PE 100 | Vanjski navoj 1 1/4" | 0,57 kg | |||
|
6110320500
|
1) 2) | 16 bar | 32 mm | PE-X|PE 80|PE 100 | Vanjski navoj 1 1/2" | 0,60 kg | |||
|
6110320630
|
1) | 16 bar | 32 mm | PE-X|PE 80|PE 100 | Vanjski navoj 2" | 0,70 kg | |||
|
6110400320
|
1) | 16 bar | 40 mm | PE-X|PE 80|PE 100 | AG 1" | 0,77 kg | |||
|
6110400500
|
1) 2) | 16 bar | 40 mm | PE-X|PE 80|PE 100 | Vanjski navoj 1 1/2" | 0,82 kg | |||
|
6110400630
|
1) | 16 bar | 40 mm | PE-X|PE 80|PE 100 | Vanjski navoj 2" | 0,72 kg | |||
|
6110500320
|
1) | 16 bar | 50 mm | PE-X|PE 80|PE 100 | AG 1" | 1,12 kg | |||
|
6110500400
|
1) | 16 bar | 50 mm | PE-X|PE 80|PE 100 | Vanjski navoj 1 1/4" | 0,94 kg | |||
|
6110500630
|
1) | 16 bar | 50 mm | PE-X|PE 80|PE 100 | Vanjski navoj 2" | 1,25 kg | |||
|
6110630400
|
1) | 16 bar | 63 mm | PE-X|PE 80|PE 100 | Vanjski navoj 1 1/4" | 1,30 kg | |||
|
6110630500
|
1) | 16 bar | 63 mm | PE-X|PE 80|PE 100 | Vanjski navoj 1 1/2" | 1,45 kg | |||
|
6110750630
|
16 bar | 75 mm | PE-X|PE 80|PE 100 | Vanjski navoj 2" | 2,30 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Fitinzi |
|
Prospekti
|
|---|
| Katalog proizvoda |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 590-00 | Potporni prsten od nehrđajućeg čelika za PE cijevi |
| 590-01 | Potporni prsten od mesinga za PE cijevi |
| 590-02 | Potporni prsten (Delrin) za PE cijevi |
| 598-00 | Alat za skošenje ruba cijevi "Concord" za PE cijevi d32-d63 |
| 601-00 | Lopatice za demontažu cijevi iz ISO naglavka |
