Za odabir odgovarajućeg ručnog kotača potrebno je obratiti pažnju na kvadrat vretena.
364-00

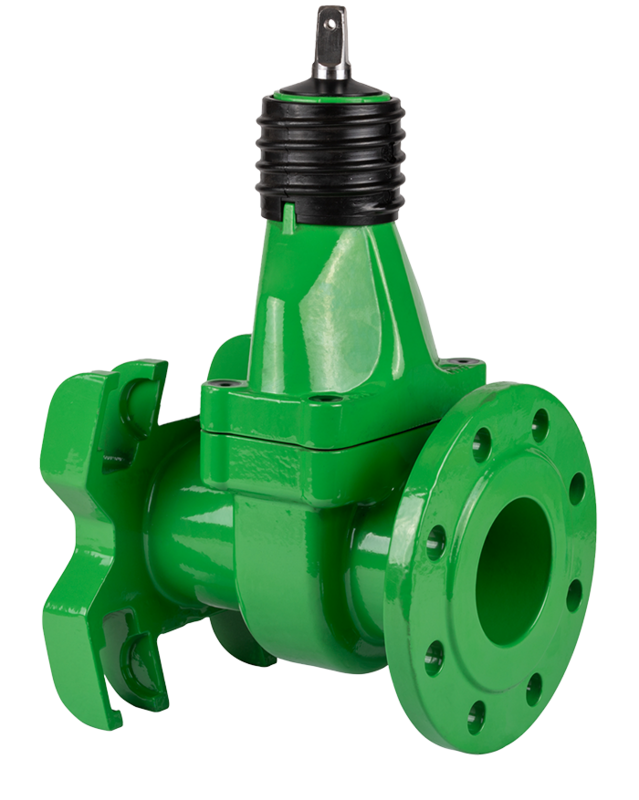

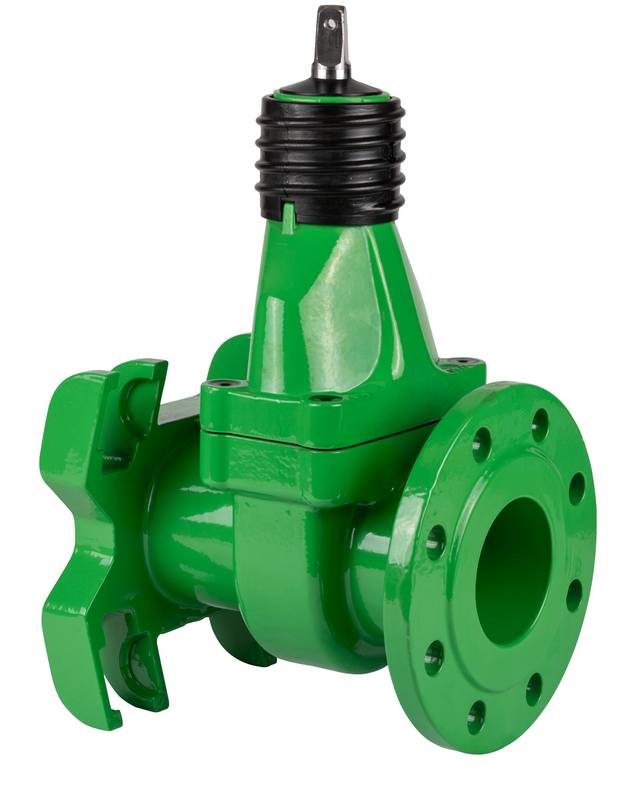

Obujmica sa zasunom i prirubničkim nastavkom-dvostruka
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno, utična pločica: nehrđajući čelik Brtveni komplet O-brtvi: POM/NBR |
|---|---|
| Max. radni tlak: | Otpadna voda: 10 bar |
| Medij | Otpadne Vode |
Obujmica sa zasunom i prirubnicom DN80 -dvostruka namijenjena je za ugradnju bočno na LŽ, čelične i azbest cementne cijevi u području od DN 150 do DN 500. Prilagodba na promjer cijevi se postiže pomoću dva stremena ( art.br. 309-00, 310-00 ili 311-00, 311-01, 311-02, 311-03) odgovarajućeg promjera i sedlaste brtve (art.br. 317-00) .
Pouzdano i nepropusno zatvaranje pomoću zaporne ploče od hladno valjanog nehrđajućeg čelika i kompleta O brtvi. Sistem brtvljenja sprečava skupljanje krutih čestica na vretenu i pruža mogućnost izmjene gornjeg dijela zasuna pod tlakom.
Max. promjer provrta:
vanjski promjer cijevi DN150: 70 mm
vanjski promjer cijevi DN200-DN500: 75 mm
Priključne mjere prirubnice: prema EN1092-2
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
L |
A |
H |
etverokut vretena |
Vrsta cijevi |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3640800020
|
1) | 80 | 10 bar | 245 mm | 200 mm | 590 mm | 14,8 mm | LŽ|Čelik|AC | 16,80 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 200-00 | Cestovna kapa za zasun sa poklopcem |
| 207-01 | Cestovna kapa sa poklopcem, za ugradnju u asfaltne površine |
| 310-00 | Hawle stremen-potpuno vulkaniziran |
| 311-00 | Hawle stremen od nehrđajućeg čelika |
| 780-00 | Ručno kolo za zasune i zaklopke |
| 900-00 | Kruta ugradbena garnitura za zasune |
| 950-00 | Teleskopska ugradbena garnitura za zasune |
