437-00

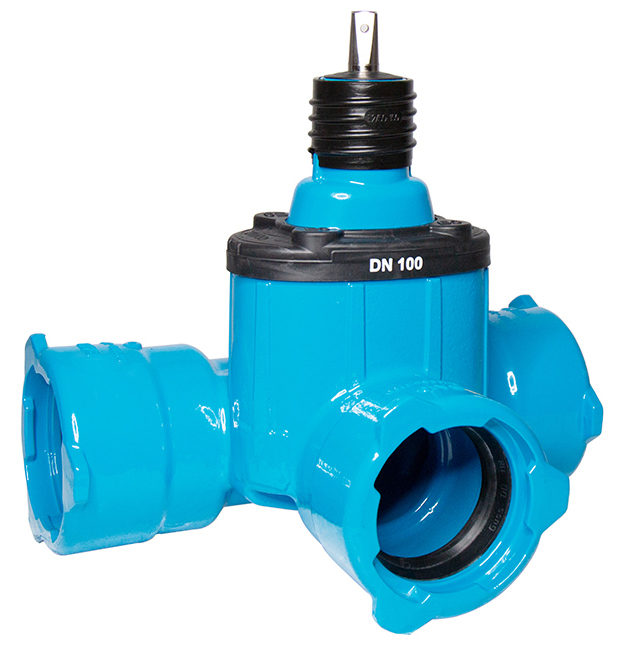

E2 i E3 MMB-zasun - BAIO® sistem

E2 MMB zasun sa svih strana sa BAIO® dvofunkcionalnim naglavkom za sistemski spoj sa BAIO® utičnim krajevima i za priključak lijevano željeznih, čeličnih, PE i PVC cijevi.

Brtve za vodu:
Lijevane cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva
Brtve za plin:
brtva postojana na plin za LŽ cijev odnosno GKS brtva postojana na plin (PVC cijev - 5 bar); Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu odnosno NBR-om za plin
Brtve: EPDM prema DVGW W 270 za vodu odnosno NBR brtva postojana na plin
Max. radni tlak: Plin: 16 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin

E2 MMB zasun sa svih strana sa BAIO® dvofunkcionalnim naglavkom za sistemski spoj sa BAIO® utičnim krajevima i za priključak lijevano željeznih, čeličnih, PE i PVC cijevi.

Brtve za vodu:
Lijevane cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva
Brtve za plin:
brtva postojana na plin za LŽ cijev odnosno GKS brtva postojana na plin (PVC cijev - 5 bar); Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Kontakt osoba
Moj izbor
Kat.br.

DN1
DN2
Izvedba priklju
L
B
H
H1
 Medij Težina A-Text Košarica
4370800803
 80 80 Typ E3 410 mm 290 mm 390 mm 315 mm 26,30 kg
4371000803
 100 80 Typ E3 435 mm 310 mm 401 mm 315 mm 29,50 kg
4371001003
 100 100 Typ E3 455 mm 336 mm 431 mm 345 mm 35,50 kg
4371250803
 125 80 Typ E3 430 mm 335 mm 413 mm 315 mm 32,00 kg
4371251003
 125 100 Typ E3 435 mm 366 mm 443 mm 345 mm 38,50 kg
4371251253
 125 125 Typ E3 440 mm 375 mm 518 mm 420 mm 54,00 kg
4371500803
 150 80 Typ E3 450 mm 366 mm 421 mm 315 mm 35,00 kg
4371501003
 150 100 Typ E3 475 mm 386 mm 440 mm 345 mm 42,00 kg
4371501253
 150 125 Typ E3 565 mm 401 mm 526 mm 420 mm 59,50 kg
4371501503
 150 150 Typ E3 565 mm 406 mm 541 mm 435 mm 61,00 kg
4372000803
 200 80 Typ E3 490 mm 416 mm 451 mm 315 mm 46,00 kg
4372001003
 200 100 Typ E3 515 mm 441 mm 481 mm 345 mm 51,50 kg
4372001253
 200 125 Typ E3 605 mm 456 mm 556 mm 420 mm 71,00 kg
4372001503
 200 150 Typ E3 605 mm 461 mm 571 mm 435 mm 73,00 kg
4372002003
 200 200 Typ E3 670 mm 491 mm 676 mm 540 mm 100,00 kg
Moj izbor

Cijena uključuje tvornički ugrađenu BAIO BLD brtvu za vodu

Kataloški brojevi i cijene kod primjene u području plinoopskrbe na upit.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
