MMB-Schieber "E2" und "E3" - System BAIO®

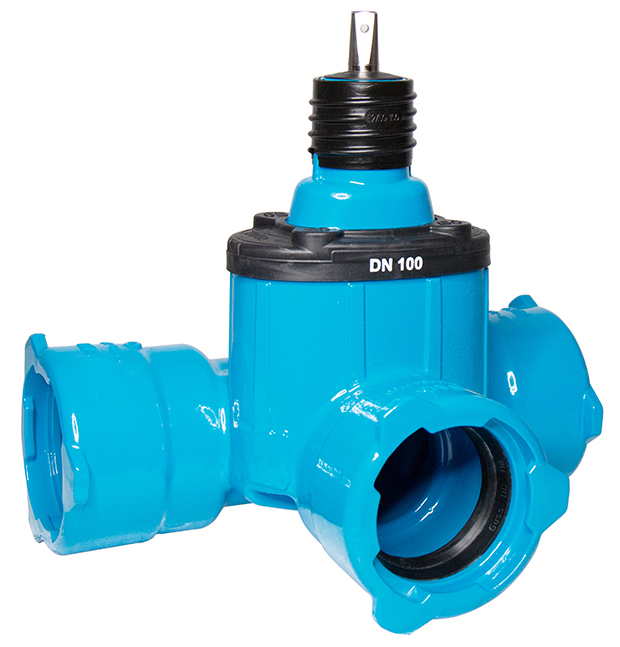

MMB-Schieber mit allseitiger BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.

Dichtungen f├╝r Medium Wasser:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung (f├╝r die werkseitige Montage der GKS-Dichtung bitte Uhrzeitposition angeben)

Dichtungen f├╝r Medium Gas:
gasbest├Ąndige Gussrohr-Dichtung bzw. gasbest├Ąndige GKS-Dichtung (PVC-Rohr, 5 bar) erforderlich; Pr├╝fung nach DIN 3230-5 PG-1 oder PG-3; inkl. Abnahmepr├╝fzeugnis 3.1 nach EN 10204 f├╝r die nach DIN 3230-5 durchgef├╝hrte Dichtheits- und Festigkeitspr├╝fung.

Material: Geh├Ąuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
Dichtungen: EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
E3-Kantenschutz: PE
Max. Betriebsdruck: Gas: 16 bar
Trinkwasser: 16 bar
Medium Trinkwasser / Gas
Best.-Nr.

DN1

DN2

Ausf├╝hrung/
Abgang

L

L1

L2

H
Medium Gewicht A-Text 3D Merkliste
4370800801
80 80 Typ E2 410 mm 105 mm 105 mm 220 mm 26,00 kg
4371000803
100 80 Typ E3 435 mm 120 mm 105 mm 230 mm 29,50 kg
4371001003
100 100 Typ E3 455 mm 120 mm 120 mm 255 mm 35,50 kg
4371250803
125 80 Typ E3 430 mm 125 mm 105 mm 240 mm 32,00 kg
4371251003
125 100 Typ E3 435 mm 125 mm 120 mm 270 mm 38,50 kg
4371251253
125 125 Typ E3 440 mm 125 mm 125 mm 290 mm 54,00 kg
4371500801
150 80 Typ E2 450 mm 125 mm 105 mm 260 mm 35,00 kg
4371501001
150 100 Typ E2 475 mm 125 mm 120 mm 280 mm 43,00 kg
4371501251
150 125 Typ E2 565 mm 125 mm 125 mm 295 mm 59,00 kg
4371501501
150 150 Typ E2 565 mm 125 mm 125 mm 300 mm 61,00 kg
4372000801
200 80 Typ E2 490 mm 145 mm 105 mm 280 mm 46,50 kg
4372001001
200 100 Typ E2 515 mm 145 mm 120 mm 305 mm 52,00 kg
4372001251
200 125 Typ E2 605 mm 145 mm 125 mm 320 mm 71,00 kg
4372001501
200 150 Typ E2 605 mm 145 mm 125 mm 325 mm 72,50 kg
4372002001
200 200 Typ E2 670 mm 145 mm 145 mm 355 mm 100,50 kg
Zur Merkliste

Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser

Bei Anschluss von PE- oder PVC-Rohren Mehrpreis f├╝r GKS-Dichtung beachten.

Artikelnummern und Preise f├╝r Gas auf Anfrage

Bei Anschluss von PE-Rohren ist eine St├╝tzh├╝lse zu verwenden.
