- 1)
- nur in Verbindung mit SM-Stück DN 100/d 125 (Best.-Nr. 532-00)
- 2)
- nur in Verbindung mit SM-Stück DN 150/d 180 (Best.-Nr. 532-00), HSM-Schieber DN 150/d 180 (Best.-Nr. 451-00) und MMB-Stück d 180 (Best.-Nr. 542-00)
- 3)
- Max. Betriebsdruck Gas: Gussrohre (nur Altbestand): 16 bar
- 4)
- Max. Betriebsdruck Gas: PVC-Rohr (nur Altbestand): 1 bar
528-00
Zugsicherung Hawle-Stop für Guss-, PE- und PVC-Rohre - System BAIO®
| Material: |
Verriegelungsring: GJS-400, Hawle-Epoxy-Pulverbeschichtung Klemmring je Rohrart: Guss-Rohr: glasfaserverstärktes PA mit Klemmsegmenten PE-Rohr: Wirbelklemme aus POM PVC-Rohr: PVC mit Innenkorundierung |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar Siehe Beschreibung |
| Medium | Trinkwasser / Gas / Abwasser |
Mit der Zugsicherung Hawle-Stop können Gussrohre, PE-Rohre und PVC-Rohre längskraftschlüssig in Hawle-BAIO®-Steckmuffen verriegelt werden.
Vor Anbringung des Verriegelungsringes, ist der Klemmring auf das Rohr aufzuschieben und ca. 20 mm vor der BAIO®-Muffe zu positionieren um eine leichte Vorspannung der Zugsicherung auf das jeweils anzuschließende Rohr zu erreichen. Anschließend ist der Verriegelungsring über die Außennasen an die BAIO®-Muffe zu schieben und funktionssicher zu verdrehen.
Achtung: Klemmring ist vor Verschmutzung, UV-Einstrahlung und mechanischen Beschädigungen zu schützen. Bei Mehrfachverwendung ist der Klemmring auszutauschen.

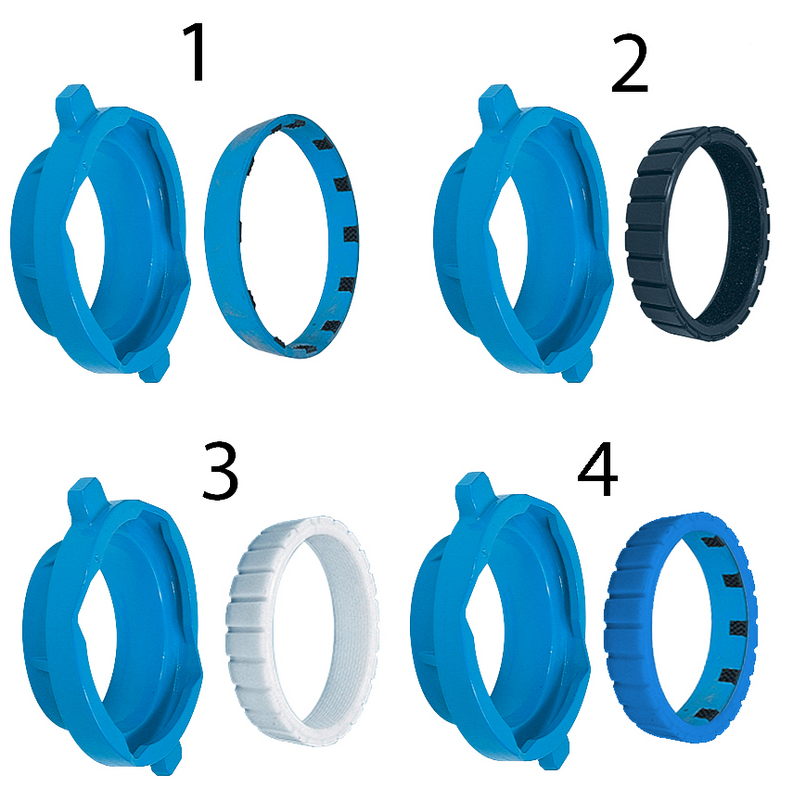

Bilderklärung:
1: für Gussrohre
2: für PVC-Rohre
3: für PE-Rohre
(Achtung: Stützhülse erforderlich)
4: für Gussrohre BLUTOP
|
Best.-Nr.
|
*) |
DN |
L |
B |
D |
H |
für Rohrart |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
5280800000
|
3) | 80 | 233 mm | 82 mm | 98 mm | 183 mm | Guss | 3,70 kg | |||
|
5280800500
|
80 | 233 mm | 82 mm | 90 mm | 183 mm | Guss, BLUTOP | 2,90 kg | ||||
|
5280801000
|
80 | 233 mm | 82 mm | 90 mm | 183 mm | PE | 3,80 kg | ||||
|
5280802000
|
4) | 80 | 233 mm | 82 mm | 90 mm | 183 mm | PVC | 3,80 kg | |||
|
5281000000
|
3) | 100 | 264 mm | 91 mm | 118 mm | 206 mm | Guss | 3,70 kg | |||
|
5281000500
|
100 | 264 mm | 91 mm | 110 mm | 206 mm | Guss, BLUTOP | 4,10 kg | ||||
|
5281001000
|
100 | 264 mm | 91 mm | 110 mm | 206 mm | PE | 3,90 kg | ||||
|
5281002000
|
4) | 100 | 264 mm | 91 mm | 110 mm | 206 mm | PVC | 3,90 kg | |||
|
5281200000
|
1) | 100 | 278 mm | 80 mm | 125 mm | 215 mm | PE | 4,20 kg | |||
|
5281201000
|
125 | 292 mm | 82 mm | 125 mm | 238 mm | PE | 4,80 kg | ||||
|
5281202000
|
4) | 125 | 292 mm | 82 mm | 125 mm | 238 mm | PVC | 4,80 kg | |||
|
5281250000
|
3) | 125 | 292 mm | 95 mm | 144 mm | 238 mm | Guss | 4,80 kg | |||
|
5281250500
|
125 | 292 mm | 82 mm | 125 mm | 238 mm | Guss, BLUTOP | 5,06 kg | ||||
|
5281251000
|
125 | 292 mm | 95 mm | 140 mm | 238 mm | PE | 4,80 kg | ||||
|
5281252000
|
4) | 125 | 292 mm | 95 mm | 140 mm | 238 mm | PVC | 4,80 kg | |||
|
5281500000
|
3) | 150 | 324 mm | 99 mm | 170 mm | 260 mm | Guss | 5,50 kg | |||
|
5281500500
|
150 | 324 mm | 99 mm | 160 mm | 260 mm | Guss, BLUTOP | 5,50 kg | ||||
|
5281501000
|
150 | 324 mm | 99 mm | 160 mm | 260 mm | PE | 5,55 kg | ||||
|
5281502000
|
4) | 150 | 324 mm | 99 mm | 160 mm | 260 mm | PVC | 5,55 kg | |||
|
5281801000
|
2) | 150 | 334 mm | 95 mm | 180 mm | 270 mm | PE | 6,70 kg | |||
|
5282000000
|
3) | 200 | 388 mm | 107 mm | 222 mm | 322 mm | Guss | 8,55 kg | |||
|
5282001000
|
200 | 388 mm | 107 mm | 225 mm | 322 mm | PE | 8,55 kg | ||||
|
5282001100
|
200 | 388 mm | 107 mm | 200 mm | 326 mm | PE | 8,55 kg | ||||
|
5282002000
|
4) | 200 | 388 mm | 107 mm | 225 mm | 322 mm | PVC | 8,55 kg | |||
|
5282002100
|
4) | 200 | 388 mm | 107 mm | 200 mm | 326 mm | PVC | 8,55 kg |
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Zugsicherungen, Dichtungen, Klemmringe, Stützhülsen Entriegelungssicherungen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - BAIO-Verlegeanleitung |
