Cijena uključuje tvornički ugrađenu BAIO BLD brtvu za vodu
-
Kataloški brojevi i cijene kod primjene u području plinoopskrbe na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
450-00

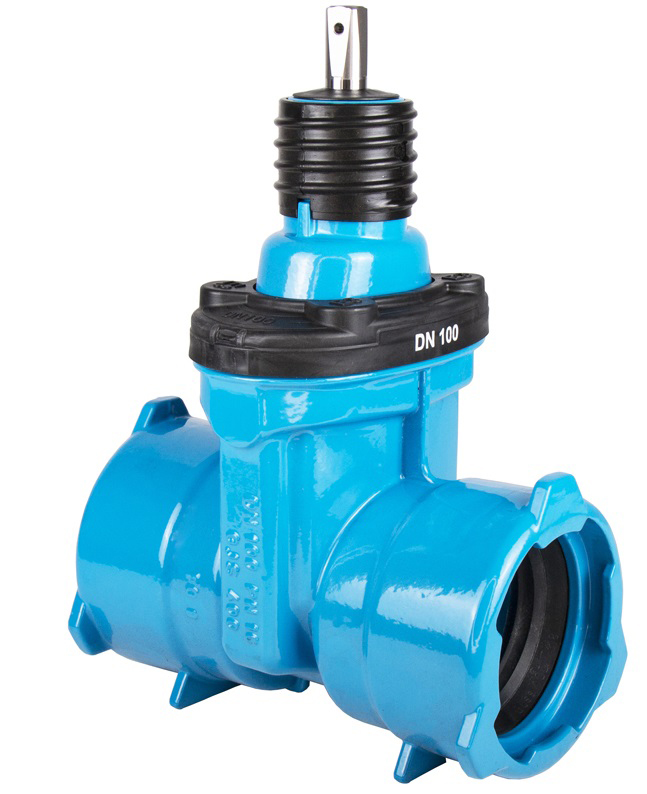

E3 zasun sa naglavcima - BAIO® sistem
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik St 1.4162 (Duplex) Matica vretena: mesing Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu odnosno NBR-om za plin Brtva: EPDM prema DVGW W 270 za vodu odnosno NBR brtva postojana na plin |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda / Plin |
E2 zasun s obostranim BAIO® dvofunkcionalnim naglavcima za spoj s BAIO® utičnim krajem i spoj s LŽ, čeličnim, PE i PVC cijevima.
Brtva za vodu:
Lijevane cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva
Brtva za plin:
brtva postojana na plin za LŽ cijev odnosno GKS brtva postojana na plin (PVC cijev, 5 bar).
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.
|
Kat.br.
|
DN |
L |
A |
B |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
4500800003
|
80 | 300 mm | 17,3 mm | 180 mm | 385 mm | 17,50 kg | |||
|
4501000003
|
100 | 300 mm | 19,3 mm | 210 mm | 425 mm | 22,50 kg | |||
|
4501250003
|
125 | 345 mm | 19,3 mm | 278 mm | 514 mm | 38,50 kg | |||
|
4501500003
|
150 | 340 mm | 19,3 mm | 289 mm | 541 mm | 38,50 kg | |||
|
4502000003
|
200 | 365 mm | 24,3 mm | 353 mm | 676 mm | 65,00 kg | |||
|
4502500003
|
250 | 470 mm | 27,3 mm | 436 mm | 815 mm | 105,00 kg | |||
|
4503000003
|
300 | 537 mm | 27,3 mm | 520 mm | 925 mm | 162,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Zasuni |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
