- s BAIO® utičnim krajem DN 150/d 180 pogodan za MMB komad ( art.br. 542) i SM komad s naglavkom d 180 ( art.br. 532)
451-00

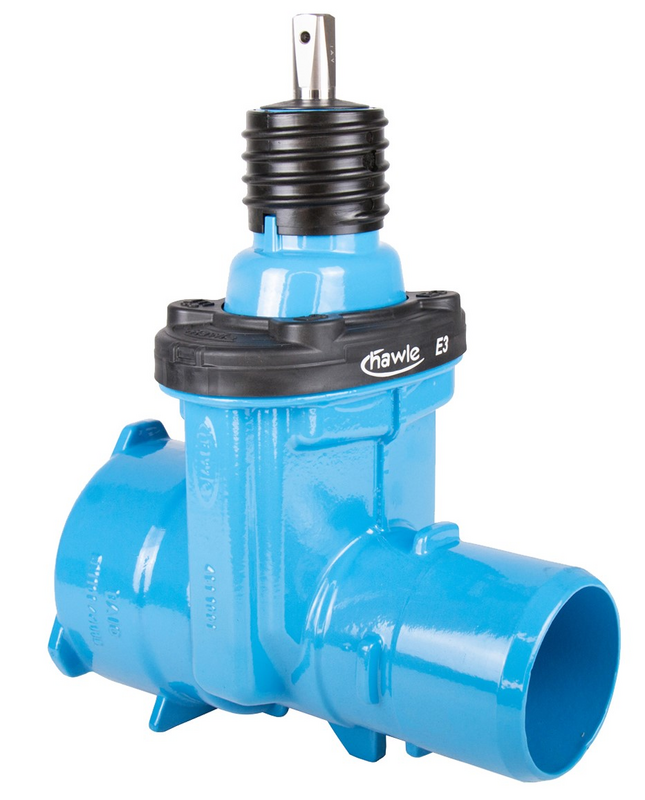

E3 HSM zasun - BAIO® sistem
| Materijal: |
Kućište: GJS-400, Hawle epoksidni praškasti premaz Vreteno: nehrđajući čelik Matica s utorom: Mesing Wedge: GJS-400, unutarnji i vanjski EPDM prema KTW-BWGL za vodu Brtve: EPDM prema KTW-BWGL za vodu E3 zaštita rubova: PE |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Zasun utični kraj-dvofunkcionalni naglavak, s jedne strane utični kraj za sistemski spoj s BAIO® naglavcima, s druge strane BAIO® dvofunkcionalni naglavak za sistemski spoj s BAIO® utičnim krajem i za spoj s LŽ, čeličnim, PE i PVC cijevima.
Brtva za vodu:
Lijevane cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva
Ispitano prema DIN 3230-5 PG-1 ili PG-3; uključujući atest 3.1 prema EN 10204 za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.
|
Kat.br.
|
*) |
Max. radni tlak |
L |
B |
H |
etverokut vretena |
Za vrstu cijevi |
DN/d |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4510800003
|
16 bar | 295 mm | 180 mm | 385 mm | 17,3 mm | LŽ|PE|PVC | 80 | 16,50 kg | ||||
|
4511000003
|
16 bar | 320 mm | 207 mm | 425 mm | 19,3 mm | LŽ|PE|PVC | 100 | 21,50 kg | ||||
|
4511250003
|
16 bar | 350 mm | 289 mm | 514 mm | 19,3 mm | LŽ|PE|PVC | 125 | 35,00 kg | ||||
|
4511500003
|
16 bar | 360 mm | 289 mm | 541 mm | 19,3 mm | LŽ|PE|PVC | 150 | 38,50 kg | ||||
|
4511501803
|
1) | 16 bar | 360 mm | 289 mm | 541 mm | 19,3 mm | LŽ|PE|PVC | 150/180 | 39,50 kg | |||
|
4512000003
|
16 bar | 390 mm | 353 mm | 676 mm | 24,3 mm | LŽ|PE|PVC | 200 | 60,00 kg | ||||
|
4512500003
|
16 bar | 536 mm | 436 mm | 815 mm | 27,3 mm | LŽ|PE|PVC | 250 | 105,00 kg | ||||
|
4513000003
|
16 bar | 599 mm | 520 mm | 925 mm | 27,3 mm | LŽ|PE|PVC | 300 | 157,00 kg |
-
Cijena uključuje tvornički ugrađenu BAIO BLD brtvu za vodu
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
|
