451-00

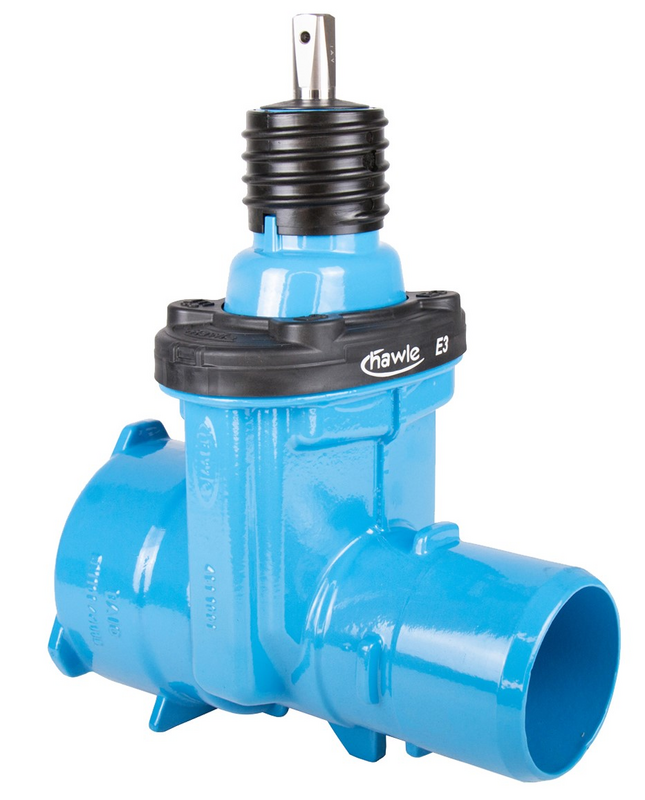

HSM-Schieber "E2" und "E3" - System BAIO®

Spitzend-Muffen-Schieber, einerseits mit Spitzende für die formschlüssige Verbindung mit BAIO®-Muffen, andererseits mit BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.

Dichtungen f├╝r Medium Wasser:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung

Dichtungen f├╝r Medium Gas:
gasbest├Ąndige Gussrohr-Dichtung bzw. gasbest├Ąndige GKS-Dichtung (PVC-Rohr, 5 bar) erforderlich; Pr├╝fung nach DIN 3230-5 PG-1 oder PG-3; inkl. Abnahmepr├╝fzeugnis 3.1 nach EN 10204 f├╝r die nach DIN 3230-5 durchgef├╝hrte Dichtheits- und Festigkeitspr├╝fung.

Material: Geh├Ąuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
Dichtungen: EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
E3-Kantenschutz: PE
Max. Betriebsdruck: Gas: 16 bar
Trinkwasser: 16 bar
Medium Trinkwasser / Gas
Best.-Nr.
*)
DN

d

Ausf├╝hrung/
Abgang

L

L1

L2

H
Medium Gewicht A-Text 3D Merkliste
4510800001
  80 98 Typ E2 295 mm 82 mm 110 mm 335 mm 16,00 kg
4511000003
  100 118 Typ E3 320 mm 102 mm 105 mm 345 mm 21,50 kg
4511250003
  125 144 Typ E3 350 mm 109 mm 115 mm 420 mm 35,00 kg
4511500001
  150 170 Typ E2 360 mm 109 mm 115 mm 460 mm 35,50 kg
4511501801
1) 150 180 Typ E2 360 mm 109 mm 115 mm 460 mm 37,50 kg
4512000001
  200 222 Typ E2 390 mm 115 mm 125 mm 565 mm 59,50 kg
4512500001
  250 274 Typ E2 536 mm 164 mm 174 mm 670 mm 105,00 kg
4513000001
  300 326 Typ E2 599 mm 177 mm 198 mm 755 mm 157,00 kg
Zur Merkliste
1)
mit BAIO®-Spitzende DN 150/d 180 passend für MMB-Stück (Best.-Nr. 542-00) mit Muffe DN 150 / d 180

Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser

Bei Anschluss von PE- oder PVC-Rohren Mehrpreis f├╝r GKS-Dichtung beachten.

Artikelnummern und Preise f├╝r Gas auf Anfrage

Bei Anschluss von PE-Rohren ist eine St├╝tzh├╝lse zu verwenden.
