542-00

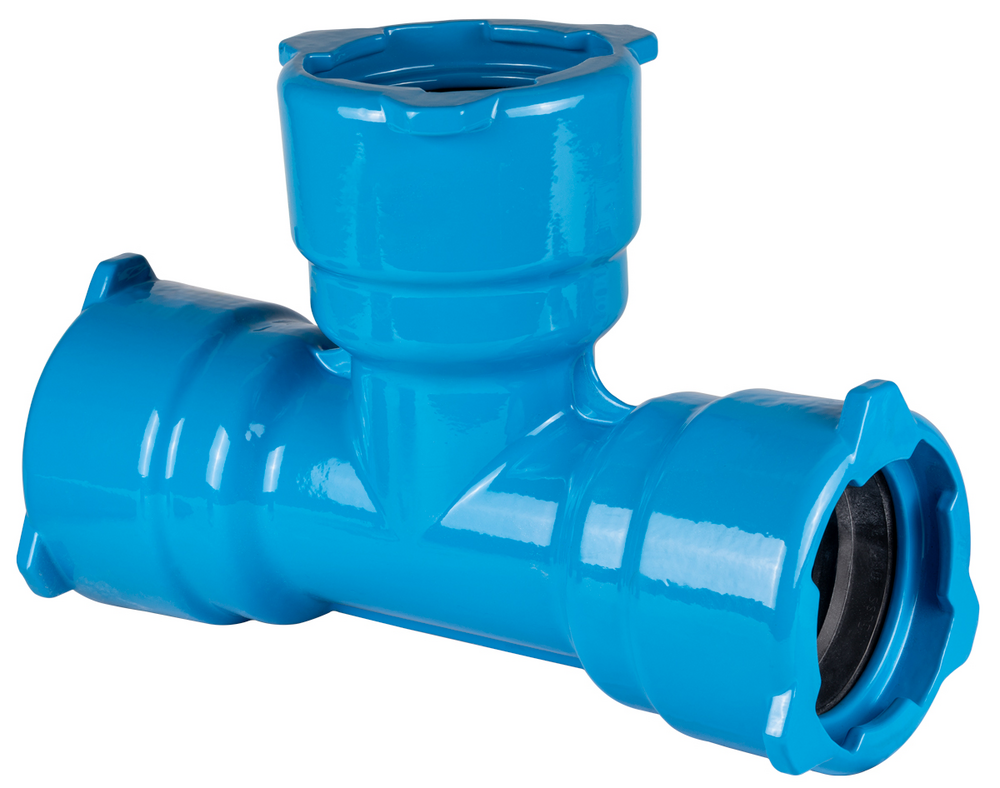

MMB komad - BAIO® sistem

MMB dio s BAIO® dvostrukom funkcijom na svim stranama za prianjajuće spojeve s BAIO® vrhovima i za spajanje lijevanih, čeličnih, PE i PVC cijevi.

Pri korištenju DN 80 bočnog izlaza u vertikalnoj instalaciji (npr. za hidrante, ventilacijske uređaje ili priključke) s BAIO® vrhom, mora se koristiti uređaj za uklanjanje prljavštine i protiv rotacije (naredba br. 490-05).

Brtve za srednju vodu:
Cijevi od lijevanog željeza: BLD® brtva (standardna)
PE/PVC cijevi: GKS brtva br. 529-01

Brtve za srednji plin:
Plinska narudžba za brtvu cijevi od lijevanog željeza br. 529-03G ili GKS brtva za plin br. 529-01G (PVC cijev, 1 bar)

Čitaj dalje reduce
Materijal: GJS-400, Hawle epoksidni praškasti premaz
Brtva: EPDM prema KTW-BWGL za vodu, NBR za benzin
Max. radni tlak: Otpadna voda: 16 bar
Plin: 16 bar
Pitka voda: 16 bar
Plin: 1 bar (samo PVC)
Medij Pitka Voda / Plin / Otpadne Vode

MMB dio s BAIO® dvostrukom funkcijom na svim stranama za prianjajuće spojeve s BAIO® vrhovima i za spajanje lijevanih, čeličnih, PE i PVC cijevi.

Pri korištenju DN 80 bočnog izlaza u vertikalnoj instalaciji (npr. za hidrante, ventilacijske uređaje ili priključke) s BAIO® vrhom, mora se koristiti uređaj za uklanjanje prljavštine i protiv rotacije (naredba br. 490-05).

Brtve za srednju vodu:
Cijevi od lijevanog željeza: BLD® brtva (standardna)
PE/PVC cijevi: GKS brtva br. 529-01

Brtve za srednji plin:
Plinska narudžba za brtvu cijevi od lijevanog željeza br. 529-03G ili GKS brtva za plin br. 529-01G (PVC cijev, 1 bar)

Kontakt osoba
Moj izbor
Kat.br.
*)
DN1
DN2
Max. radni tlak
L
B
H
Za vrstu cijevi
 Medij Težina A-Text Košarica
5420800800
   80 80 Otpadna voda: 16 bar|Pitka voda: 16 bar 380 mm 151 mm 190 mm LŽ|PE|PVC|Čelik 13,30 kg
5421000800
   100 80 Otpadna voda: 16 bar|Pitka voda: 16 bar 410 mm 172 mm 200 mm LŽ|PE|PVC|Čelik 16,80 kg
5421001000
   100 100 Otpadna voda: 16 bar|Pitka voda: 16 bar 420 mm 172 mm 215 mm LŽ|PE|PVC|Čelik 17,50 kg
5421250800
   125 80 Otpadna voda: 16 bar|Pitka voda: 16 bar 410 mm 196 mm 210 mm LŽ|PE|PVC|Čelik 18,50 kg
5421251000
   125 100 Otpadna voda: 16 bar|Pitka voda: 16 bar 435 mm 196 mm 230 mm LŽ|PE|PVC|Čelik 22,00 kg
5421251250
   125 125 Otpadna voda: 16 bar|Pitka voda: 16 bar 465 mm 196 mm 230 mm LŽ|PE|PVC|Čelik 23,60 kg
5421500800
   150 80 Otpadna voda: 16 bar|Pitka voda: 16 bar 415 mm 212 mm 225 mm LŽ|PE|PVC|Čelik 22,10 kg
5421501000
   150 100 Otpadna voda: 16 bar|Pitka voda: 16 bar 495 mm 212 mm 235 mm LŽ|PE|PVC|Čelik 25,35 kg
5421501250
   150 125 Otpadna voda: 16 bar|Pitka voda: 16 bar 450 mm 212 mm 240 mm LŽ|PE|PVC|Čelik 25,00 kg
5421501500
   150 150 Otpadna voda: 16 bar|Pitka voda: 16 bar 500 mm 212 mm 250 mm LŽ|PE|PVC|Čelik 27,40 kg
5421501800
 1) 150 150/d180 Otpadna voda: 16 bar|Pitka voda: 16 bar 500 mm 223 mm 250 mm LŽ|PE|PVC|Čelik 28,00 kg
5421801500
 1) 150/d180 150 Otpadna voda: 16 bar|Pitka voda: 16 bar 500 mm 223 mm 250 mm LŽ|PE|PVC|Čelik 29,00 kg
5421801800
 1) 150/d180 150/d180 Otpadna voda: 16 bar|Pitka voda: 16 bar 500 mm 223 mm 250 mm LŽ|PE|PVC|Čelik 29,50 kg
5422000800
   200 80 Otpadna voda: 16 bar|Pitka voda: 16 bar 460 mm 272 mm 250 mm LŽ|PE|PVC|Čelik 33,10 kg
5422001000
   200 100 Otpadna voda: 16 bar|Pitka voda: 16 bar 485 mm 272 mm 265 mm LŽ|PE|PVC|Čelik 34,20 kg
5422001250
   200 125 Otpadna voda: 16 bar|Pitka voda: 16 bar 510 mm 272 mm 280 mm LŽ|PE|PVC|Čelik 37,00 kg
5422001500
   200 150 Otpadna voda: 16 bar|Pitka voda: 16 bar 540 mm 272 mm 275 mm LŽ|PE|PVC|Čelik 39,00 kg
5422001800
 1) 200 150/d180 Otpadna voda: 16 bar|Pitka voda: 16 bar 540 mm 272 mm 273 mm LŽ|PE|PVC|Čelik 38,00 kg
5422002000
   200 200 Otpadna voda: 16 bar|Pitka voda: 16 bar 600 mm 272 mm 300 mm LŽ|PE|PVC|Čelik 44,00 kg
5422500800
   250 80 Otpadna voda: 16 bar|Pitka voda: 16 bar 552 mm 326 mm 277 mm LŽ|PE|PVC|Čelik 48,00 kg
5422501000
   250 100 Otpadna voda: 16 bar|Pitka voda: 16 bar 572 mm 326 mm 303 mm LŽ|PE|PVC|Čelik 49,00 kg
5422501500
   250 150 Otpadna voda: 16 bar|Pitka voda: 16 bar 641 mm 326 mm 314 mm LŽ|PE|PVC|Čelik 65,00 kg
5422502000
   250 200 Otpadna voda: 16 bar|Pitka voda: 16 bar 694 mm 326 mm 339 mm LŽ|PE|PVC|Čelik 66,50 kg
5422502500
   250 250 Otpadna voda: 16 bar|Pitka voda: 16 bar 747 mm 326 mm 376 mm LŽ|PE|PVC|Čelik 71,10 kg
5423000800
   300 80 Otpadna voda: 16 bar|Pitka voda: 16 bar 614 mm 384 mm 328 mm LŽ|PE|PVC|Čelik 65,00 kg
5423001000
   300 100 Otpadna voda: 16 bar|Pitka voda: 16 bar 614 mm 384 mm 328 mm LŽ|PE|PVC|Čelik 65,00 kg
5423001500
   300 150 Otpadna voda: 16 bar|Pitka voda: 16 bar 678 mm 384 mm 339 mm LŽ|PE|PVC|Čelik 78,00 kg
5423002000
   300 200 Otpadna voda: 16 bar|Pitka voda: 16 bar 738 mm 384 mm 379 mm LŽ|PE|PVC|Čelik 78,00 kg
5423003000
   300 300 Otpadna voda: 16 bar|Pitka voda: 16 bar 844 mm 384 mm 425 mm LŽ|PE|PVC|Čelik 101,00 kg
Moj izbor
1)
BAIO® naglavak DN 150/d 180: uključuje GKS brtvu za spoj na PE cijevi D 180 ili u spoju s BAIO® HSM zasunom DN 180/d 150 (art.br. 451 150 1803)

Cijena uključuje tvornički ugrađenu BAIO BLD brtvu za vodu (pažnja: obratiti pozornost na GKS brtva d180)

Kada se spajaju PE ili PVC cijevi, potrebno je razmotriti doplatu za GKS brtve.

Kada se koristi u plinskom sektoru, budite svjesni dodatne cijene plinskog brtvljenja.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.

Čelične cijevi mogu se koristiti samo s vanjskim promjerom lijevanih željeznih cijevi
