985-04

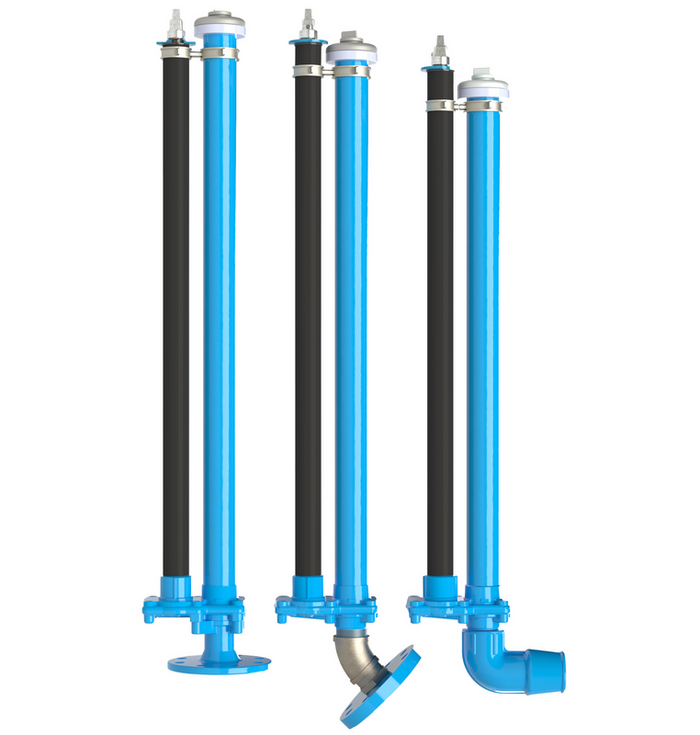

Armatura za ispiranje

Slobodan presjek Hawle armature za ispiranje omogućuje jednostavno ispiranje tlačnih vodoopskrbnih cjevovoda.

Kompaktnom izvedbom armature za ispiranje izbjegava se izgradnja zahtjevnih i za održavanje skupih okana. Time se izbjegavaju i opasnosti koje proizlaze ulaskom u okna.

Donji priključak: prirubnica / kutni utični fiting 90°
Gornji priključak: C vatrogasna spojnica prema DIN 14317 ( opcija izlaz sa vanjskim navojem 2")

Ako se garnitura za ispiranje koristi u području pitke vode, moguća je izvedba drenažnog ispusta art.br. 2400000009 (osim u slučaju ugradnje u području visoke podzemne vode bez mogućnosti odvoda drenažnog ispusta)

Materijal: Lijevani dijelovi: GJS-400, Hawle epoksidna praškasta zaštita
Cijev medija: čelik, Hawle epoksidna praškasta zaštita
Vreteno/ utična pločica/ pogon utične pločice: nehrđajući čelik
Brtve: EPDM prema DVGW W 270 za pitku vodu/ NBR za otpadnu vodu
Max. radni tlak: Otpadna voda: 16 bar
Pitka voda: 16 bar
Medij Pitka Voda / Otpadne Vode
Kontakt osoba
Kat.br.
*)
RD

Spoj

H
Medij Težina A-Text Košarica
9858005010
  1,00 Prirubnica DN 50,45° 750 mm 13,00 kg
9858005012
  1,25 Prirubnica DN 50,45° 1000 mm 14,70 kg
9858005015
  1,50 Prirubnica DN 50,45° 1250 mm 16,00 kg
9858005020
  2,00 Prirubnica DN 50,45° 1750 mm 18,00 kg
9858008010
  1,00 Prirubnica DN 80,45° 750 mm 14,50 kg
9858008012
  1,25 Prirubnica DN 80,45° 1000 mm 16,70 kg
9858008015
  1,50 Prirubnica DN 80,45° 1250 mm 17,95 kg
9858008020
  2,00 Prirubnica DN 80,45° 1750 mm 20,00 kg
9858105010
  1,00 Prirubnica DN 50 800 mm 12,50 kg
9858105012
  1,25 Prirubnica DN 50 1050 mm 14,90 kg
9858105015
  1,50 Prirubnica DN 50 1300 mm 16,10 kg
9858105020
  2,00 Prirubnica DN 50 1800 mm 19,30 kg
9858108010
  1,00 Prirubnica DN 80 800 mm 14,60 kg
9858108012
  1,25 Prirubnica DN 80 1050 mm 16,50 kg
9858108015
  1,50 Prirubnica DN 80 1300 mm 17,90 kg
9858108020
  2,00 Prirubnica DN 80 1800 mm 20,90 kg
9858205008
  0,80 d63 / 90° 675 mm 12,00 kg
9858205010
  1,00 d63 / 90° 875 mm 13,50 kg
9858205012
  1,25 d63 / 90° 1125 mm 15,10 kg
9858205015
  1,50 d63 / 90° 1375 mm 16,60 kg
9858205020
  2,00 d63 / 90° 1875 mm 19,50 kg
9859005015
1) 1,50 Prirubnica DN 50,45° 1250 mm 16,00 kg
9859008012
1) 1,25 Prirubnica DN 80,45° 1000 mm 16,70 kg
9859105010
1) 1,00 Prirubnica DN 50 800 mm 12,50 kg
9859105012
1) 1,25 Prirubnica DN 50 1050 mm 14,90 kg
9859105015
1) 1,50 Prirubnica DN 50 1300 mm 16,10 kg
9859108010
1) 1,00 Prirubnica DN 80 800 mm 14,60 kg
9859108012
1) 1,25 Prirubnica DN 80 1050 mm 16,50 kg
9859108015
1) 1,50 Prirubnica DN 80 1300 mm 17,90 kg
9859108020
1) 2,00 Prirubnica DN 80 1800 mm 20,90 kg
9859205008
1) 0,80 d63 / 90° 675 mm 12,00 kg
9859205010
1) 1,00 d63 / 90° 875 mm 13,50 kg
9859205012
1) 1,25 d63 / 90° 1125 mm 15,10 kg
9859205015
1) 1,50 d63 / 90° 1375 mm 16,60 kg
Moj izbor
1)
Samo za pitku vodu, sa drenažnim ispustom

Posebne duljine na upit
