2" Hawlinger mit ZAK 69 Anschluss







Die Anbohrarmatur 2ÔÇŁ Hawlinger┬« (ZAK 69) mit integrierter Betriebsabsperrung erm├Âglicht ein einfaches Anbohren der Rohrleitung unter Betriebsdruck. Der Hawlinger┬« setzt sich aus folgenden Teilen zusammen:

ÔÇó     Absperrmechanismus, bestehend aus einer Steckscheibe aus nichtrostendem Stahl
ÔÇó     Anschlussk├Ârper zum Anschluss eines B├╝gel-Systems f├╝r Guss-, Stahl- und AZ-Rohre

Aufbau 2" Hawlinger

Der Universal-Hawlinger 2ÔÇŁ ist f├╝r die Montage auf Guss-, Stahl- und AZ-Rohre von DN 100 bis DN 500 zu verwenden. Der Universal Hawlinger ist mit einer ZAK┬« 69 Muffe erh├Ąltlich. Die Anpassung an die Rohrleitung erfolgt ├╝ber einen Halteb├╝gel und eine Satteldichtung in der entsprechenden Nennweite.


1.   Geh├Ąuse (GJS 400, Hawle-Epoxy-Pulverbeschichtung)

2.   O-Ring (EPDM mit Armierungsring)

3.   gekammerte Flachdichtung (EPDM)

4.  Steckscheibe aus nichtrostendem Stahl

5.  Innensechskantschraube versenkt und mit Vergussmasse verschlossen (Stearin versiegelte Schrauben)

6.  Spindel mit Vierkant 12,3 mm und Steckscheibenantrieb aus nichtrostendem Stahl

Abb. 2ÔÇŁ Hawlinger ZAK 69: Offenstellung (geschlossene Entleerung). Die Steckscheibe befindet sich au├čerhalb des Durchflussmediums. Der komplett freie Durchgang der Anbohrarmatur kann z.B. f├╝r Anbohrungen oder f├╝r das Einf├╝hren von Messsonden etc. verwendet werden.

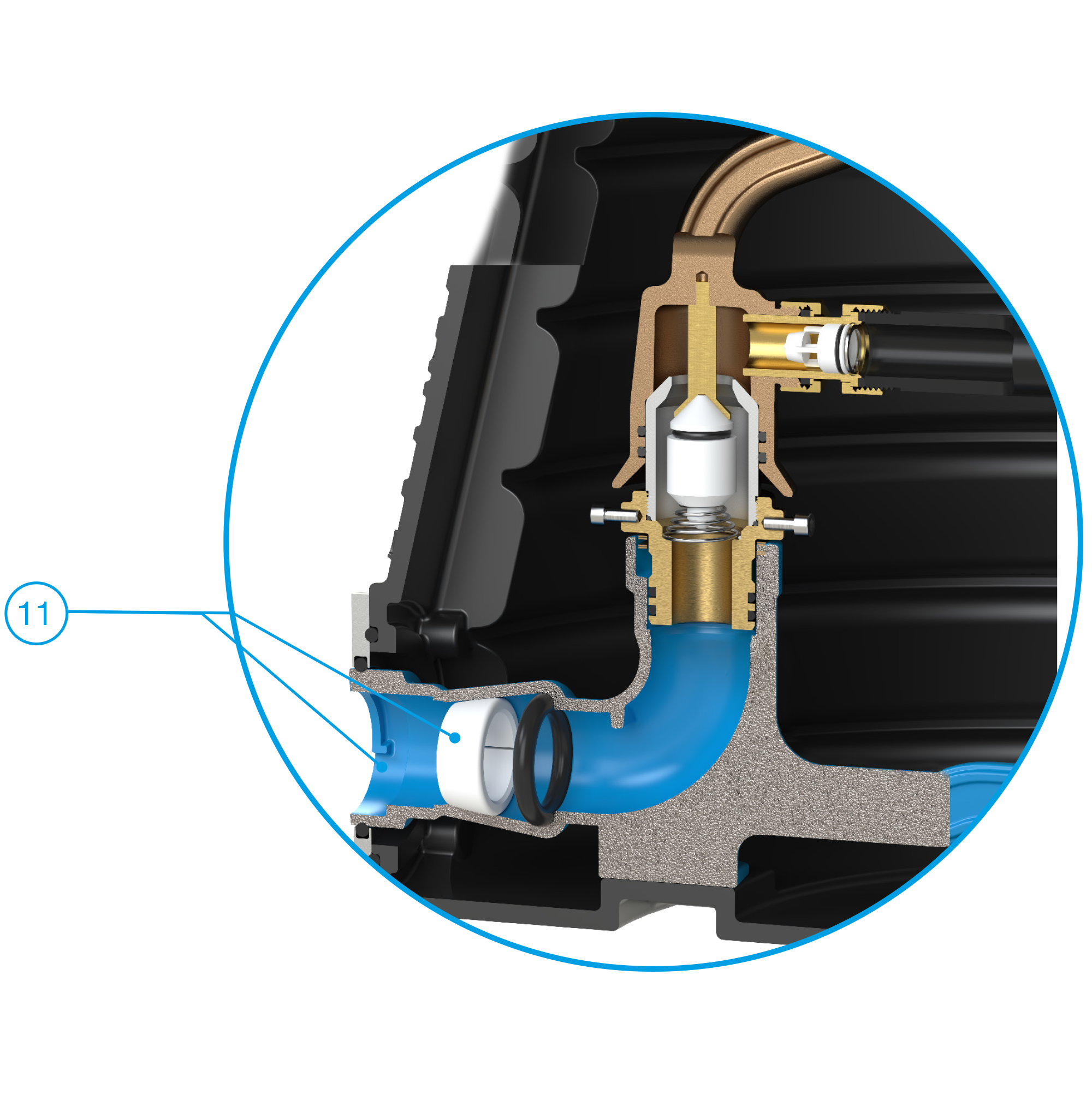

Funktionsprinzip Hawlinger® mit Entleerung

Alle Anbohrarmaturen des Typ Hawlinger┬« k├Ânnen bei Verwendung im Trinkwasserbereich mit zus├Ątzlicher Entleerung bestellt werden (Typ ÔÇ×EÔÇť). Dies ist notwendig, wenn nach dem Schlie├čen der Armatur eine Entleerung des abgesperrten Rohrabschnittes erfolgen soll. Das ist z. B. der Fall bei Absperrarmaturen unterhalb von Be- und Entl├╝ftungsventilen oder vor Zuleitungen zu Ferienh├Ąusern. Im Bereich der Entleerungsbohrung ist eine ausreichend dimensionierte Sickerpackung einzubauen.




Abb. 2ÔÇŁ Hawlinger ZAK 69: Geschlossenstellung
