Nachträglicher Einbau der neuen Trinkwasser BEG HaVent® in Giengen
Die neue Hawle Trinkwasser Be- und Entlüftungsgarnitur 993-00 verbindet das Hochleistungsventil HaVent® und den vielfach bewährten Hawlinger® als Absperrarmatur mit den Vorteilen eines korrosionssicheren Kompaktschachts aus Polyethylen. Bei den Stadtwerken Giengen ergab sich die Möglichkeit eines Probeeinbaus. Die Aufgabe für das Hawle-Team vor Ort bestand darin, eine bestehende Trinkwasserleitung aus PE mit dem Außendurchmesser von 225 mm anzubohren und die neue Be- und Entlüftungsgarnitur mit der Rohrdeckung von 1,0 m nachträglich einzubauen.

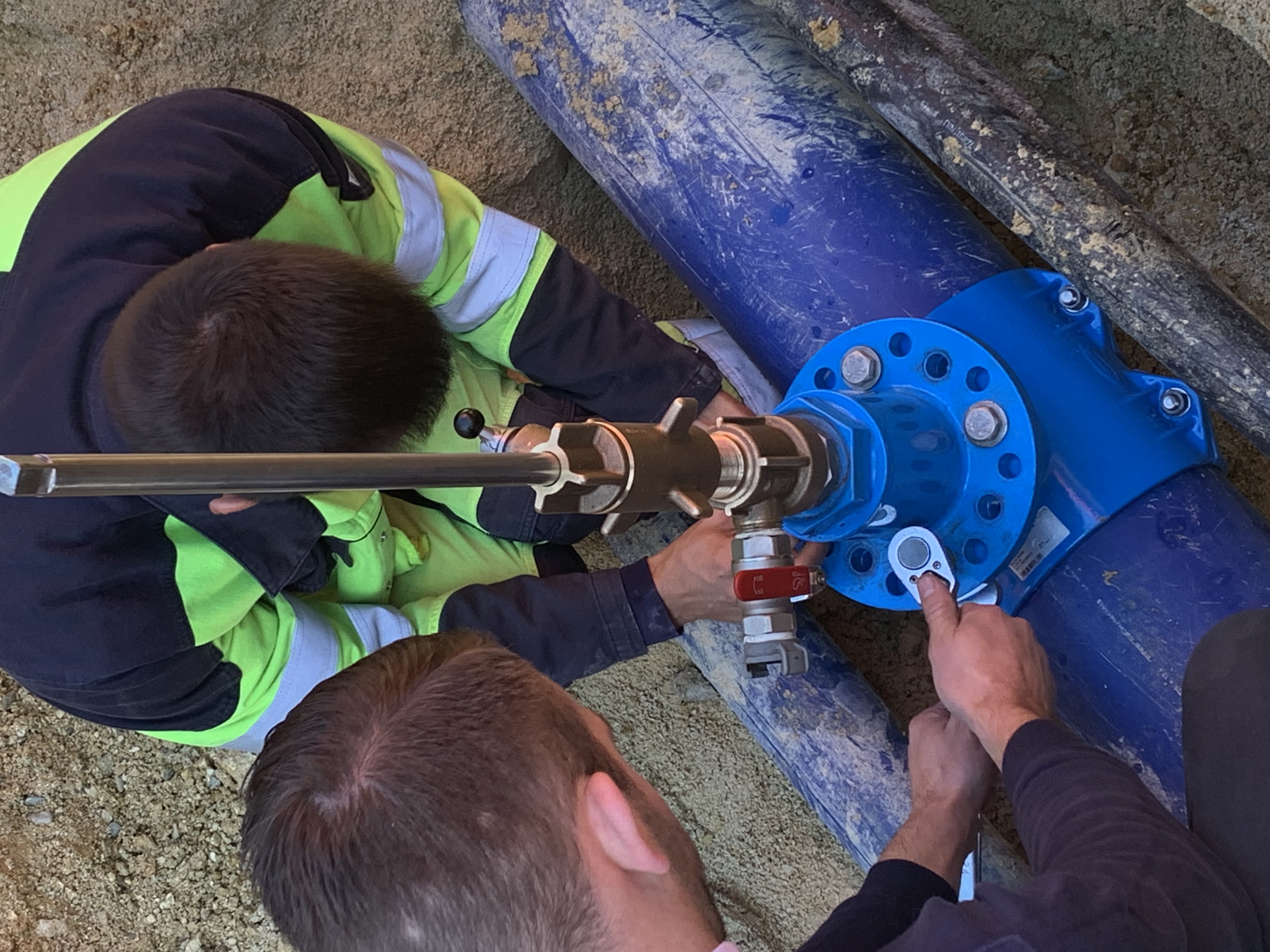

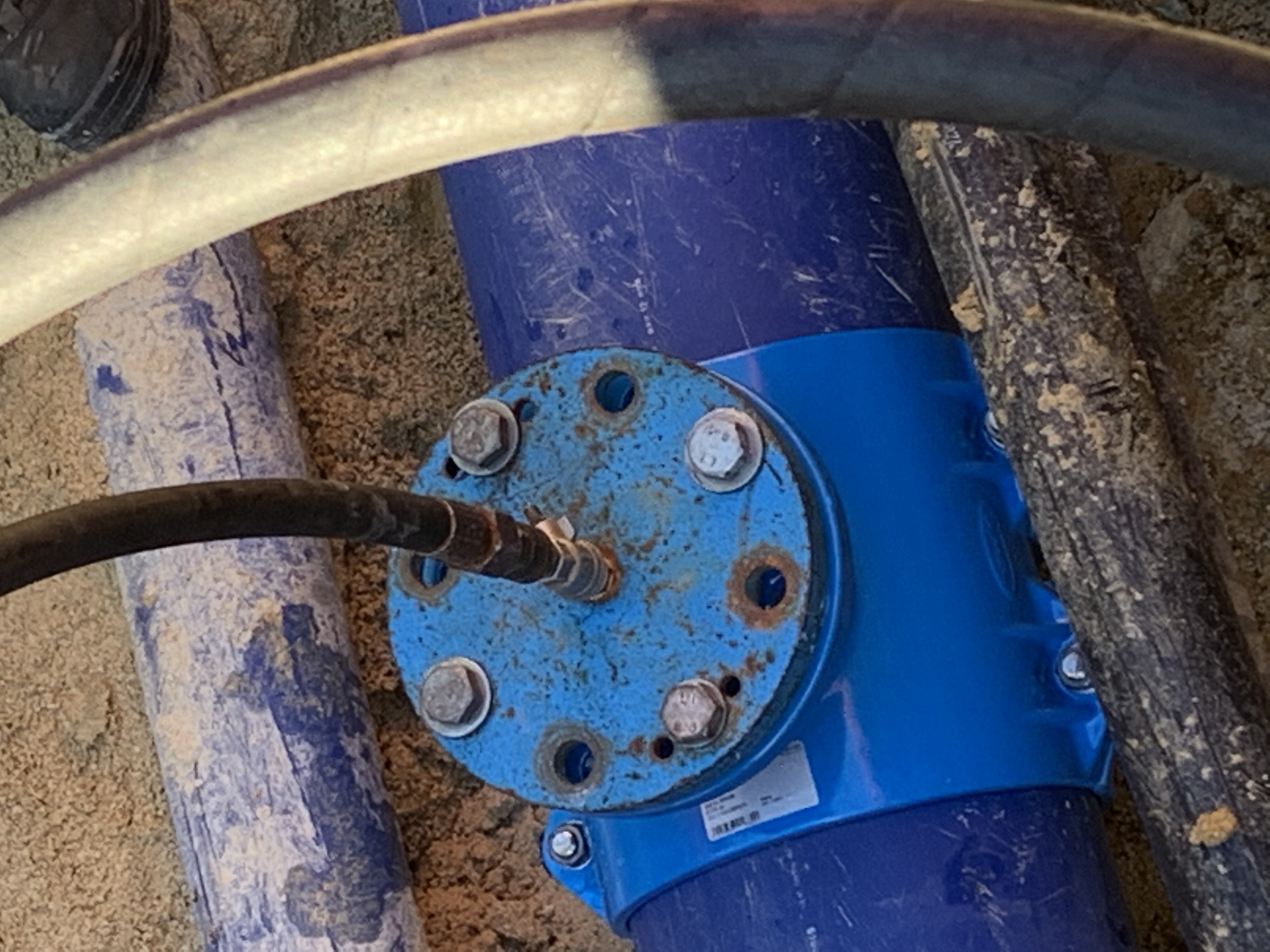

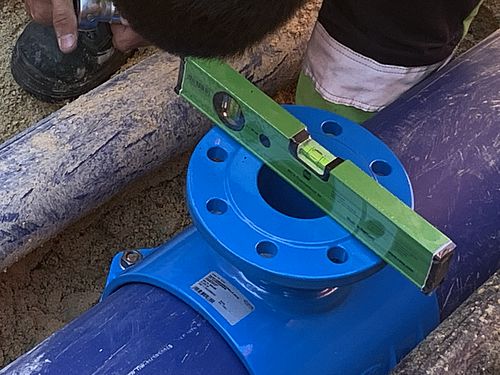

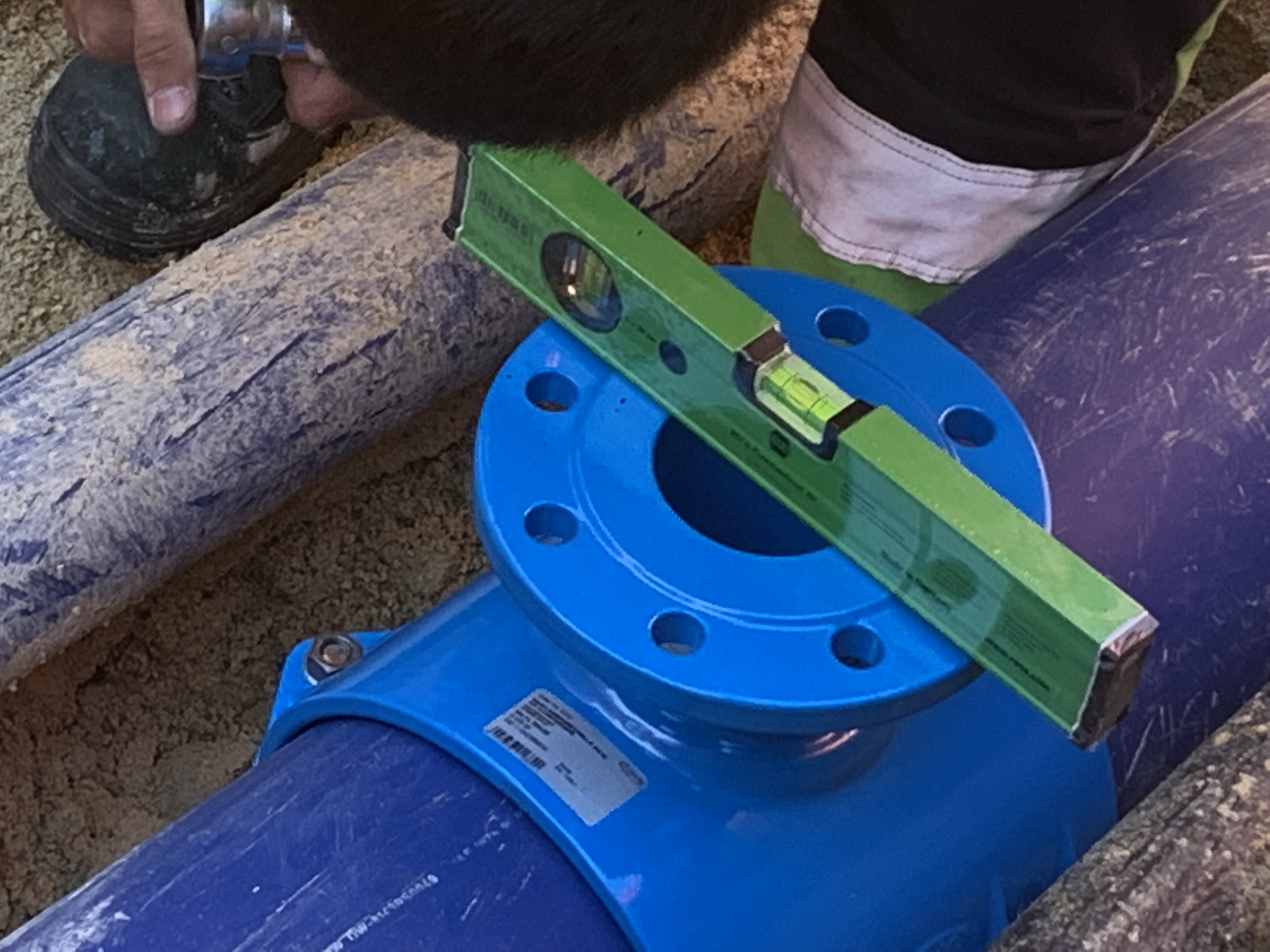

Als erstes wurde auf die freigelegte Leitung eine HAKU-Anbohrbrücke mit Flanschabgang DN 80 montiert. Wichtig war die lotrechte Ausrichtung, damit die Be- und Entlüftungsgarnitur senkrecht steht und das Be- und Entlüftungsventil optimal arbeiten kann. Eine Druckprüfung diente der Überprüfung, ob die Anbohrbrücke dicht anlag. Danach erfolgte der Aufbau des Hawle Anbohrgerätes mit einer Anbohrglocke. Zur Anbohrung diente ein Lochfräser mit Durchmesser 68 mm mit Zentrierbohrer. Da die Leitung außer Betrieb war, musste der Anbohrvorgang trocken ausgeführt werden. Nach der erfolgreichen Anbohrung wurde ein FFR-Stück DN 80/50 montiert. Bei jedem Montageschritt erfolgte eine sorgfältige Desinfizierung.
Die Be- und Entlüftungsgarnitur mit Flanschabgang DN 50 wurde auf das FFR-Stück montiert. Das Reduzierstück dient gleichzeitig als Lüfterdom, damit die Luft optimal zum Be- und Entlüftungsventil hingeführt wird. Das Be- und Entlüftungsventil HaVent® mit einzigartiger Rollmembran-Technik ist sowohl für die Be- und Entlüftung großer Luftmengen beim Befüllen und Entleeren der Leitung, als auch für die Entlüftung großer Luftmengen unter Betriebsdruck bestens geeignet. Das BEV arbeitet stufenlos von 0 bis 16 bar und dichtet selbst in drucklosem Zustand einwandfrei ab.

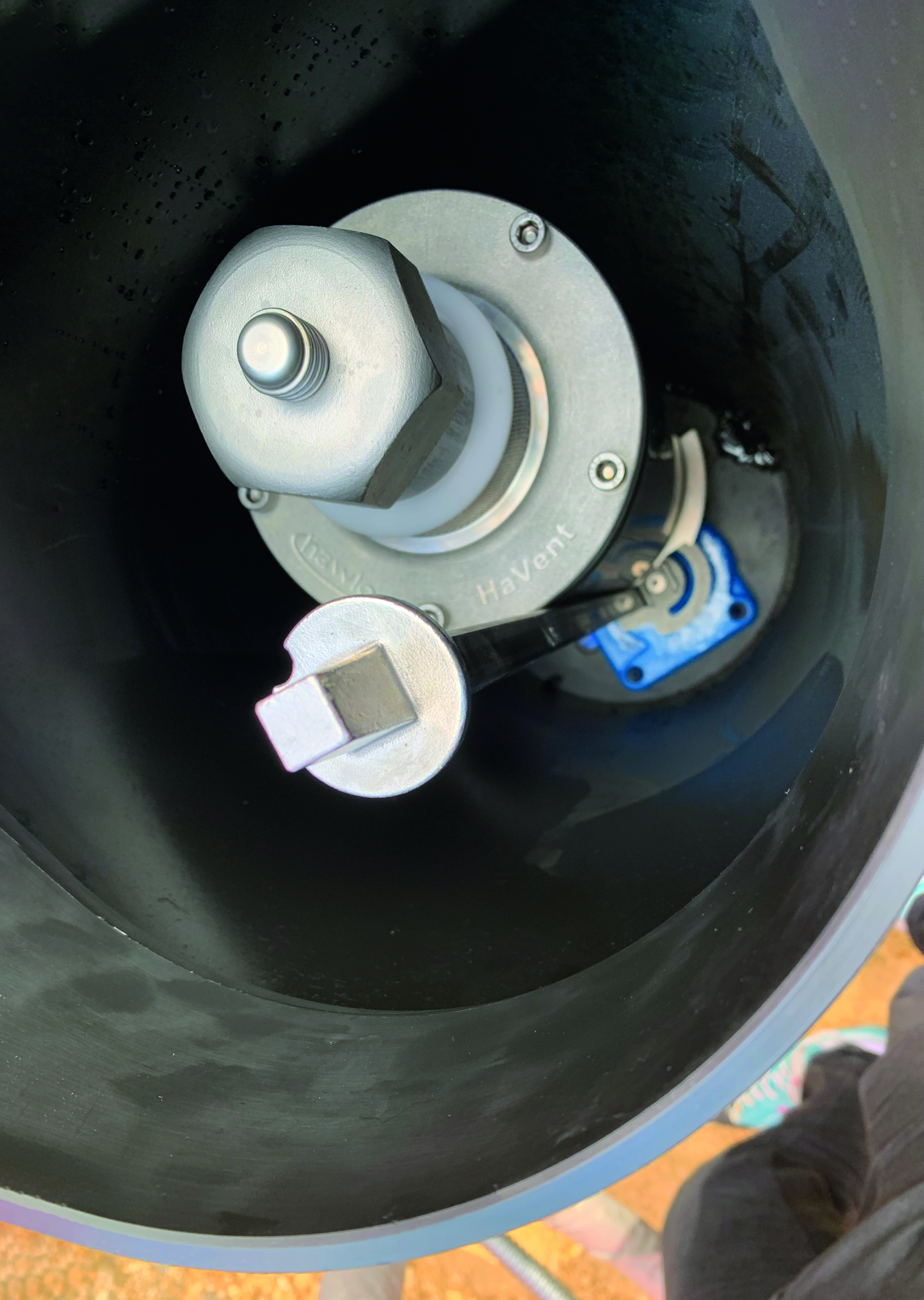

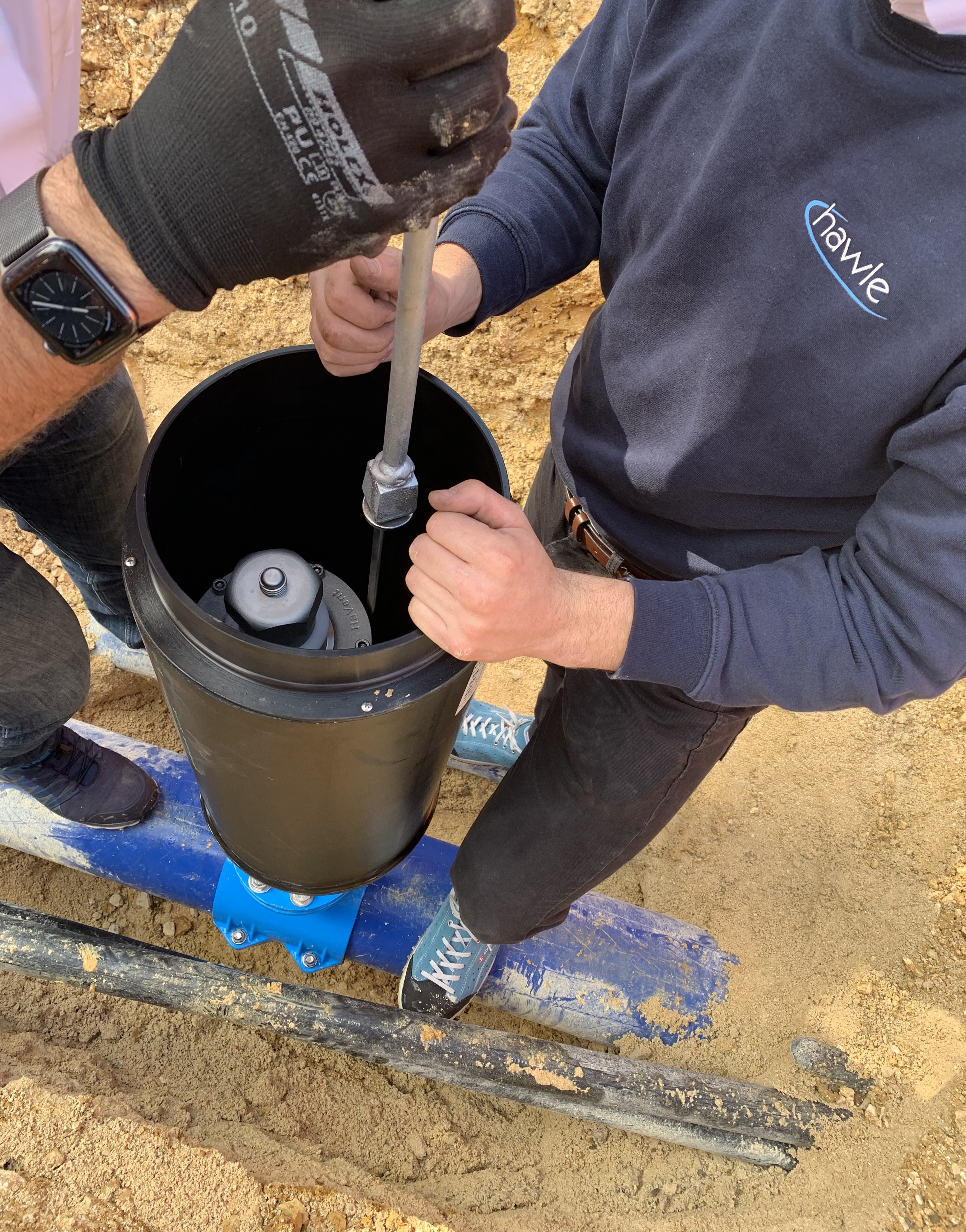

Das Hawle-Team führte den Ein- und Ausbau des Ventils vor und erläuterte die wichtigsten Wartungsschritte. Das HaVent® und die Absperrarmatur Hawlinger® sind über eine Bajonett-Verbindung verbunden. Am HaVent® ist eine Entriegelungssicherung angebracht, durch die das Ventil mit einer Schlüsselstange fixiert wird. Mit einem Ventilschlüssel wurde die Schlüsselstange betätigt und über eine Halbumdrehung der Hawlinger® mit Entleerung geschlossen. Eine Entnahme des Ventils ist nur bei geschlossener Absperrarmatur und nur mit dem speziellen Montagewerkzeug möglich.

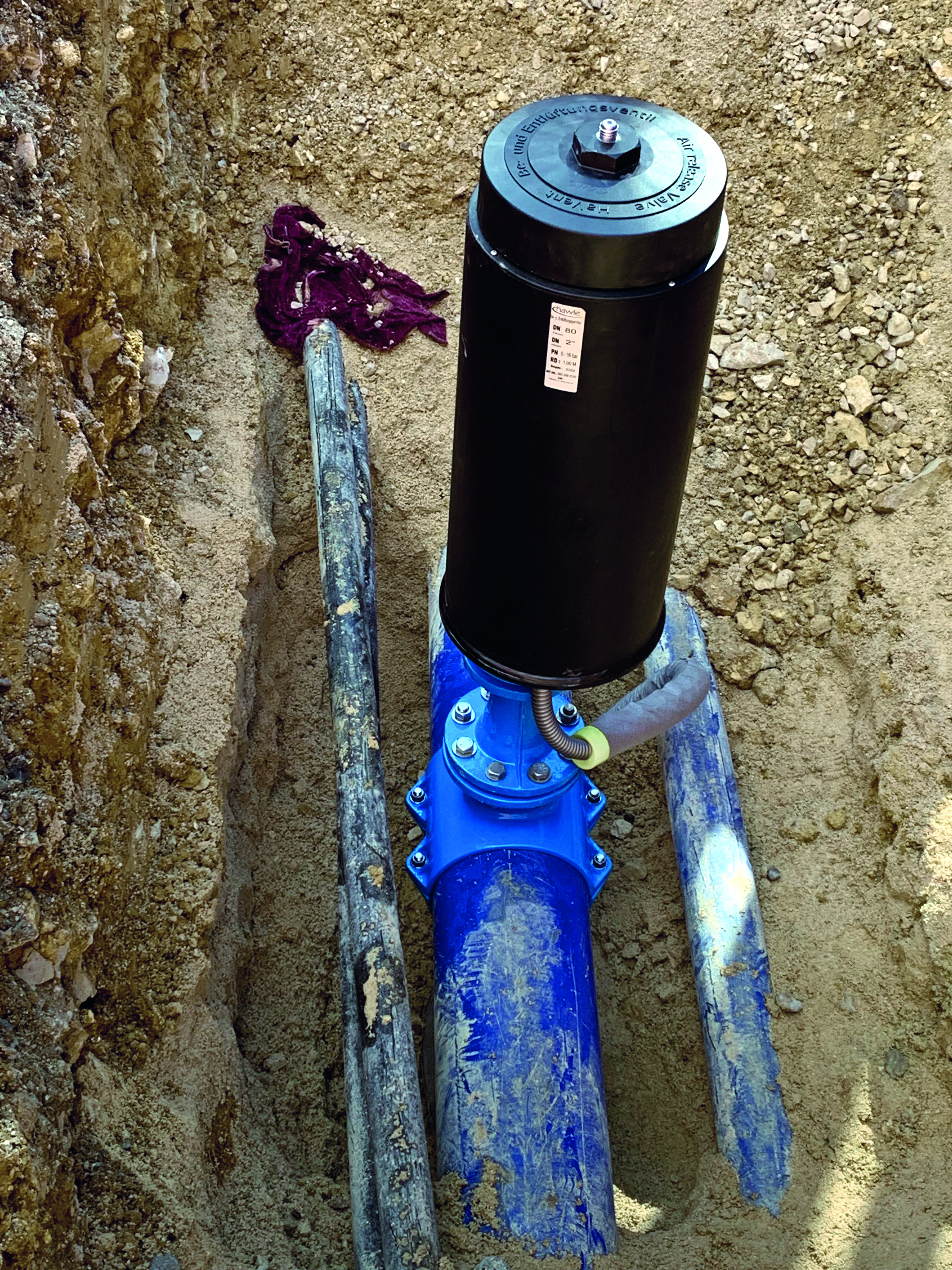

Ergänzend dazu präsentierten die Hawle-Mitarbeiter die passende Spül- und Entnahmegarnitur, die ebenfalls mit dem Bajonett-System ausgestattet ist und somit einfach montiert und mit der Schlüsselstange fixiert werden kann. Um mögliches Spritzwasser aus dem Schacht abzuführen, ist die Bodenplatte mit einer Entleerung ausgestattet. An diese ist ein Sickerschlauch angeschlossen, der mit sickerfähigem Material verfüllt wurde. Der Einbau der neuen Be- und Entlüftungsgarnitur erfolgte zur vollsten Zufriedenheit aller Beteiligten.
Die Be- und Entlüftungsgarnitur ist in den vier Rohrdeckungen 1,00 m, 1,25 m, 1,50 m und 1,75 m und in den Anschlussvarianten DN 50, Flansch DN 80 und BAIO®-Spitzende DN 80 verfügbar.
