312-02

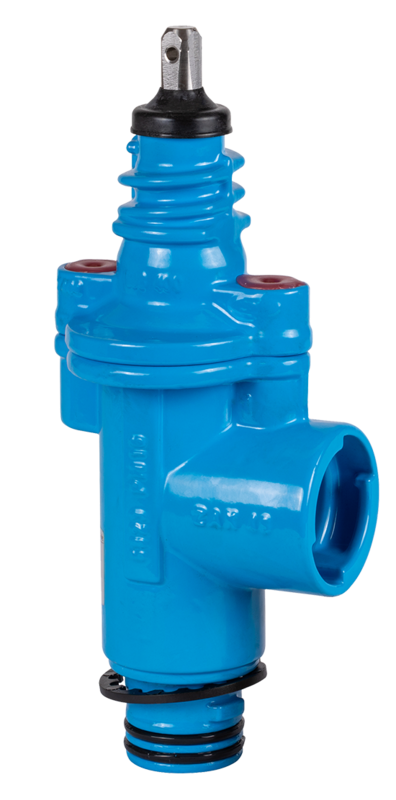

ZAK-Hausanschluss-Eckventil mit ZAK®-Spitzende und ZAK®-Muffe
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Klemmring: Delrin O-Ring: EPDM Spindel: nichtrostender Stahl Ventil: Messing, aufvulkanisiert mit EPDM gemäß DVGW W 270 im Trinkwasserbereich |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Unterer Abgang mit ZAK®-Spitzende für die formschlüssige Verbindung mit Anbohrarmaturen mit ZAK®-Muffe (z.B. HAKU-Anbohrbrücke, Best.-Nr. 525-01 oder Universal-Anbohrschelle, Best.-Nr. 352-00).
Der horizontale ZAK®-Muffen-Abgang dient in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|
|
3127464600
|
ZAK 46 | 122 mm | 105 mm | 297 mm | 3,80 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Hausanschluss Schieber |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
