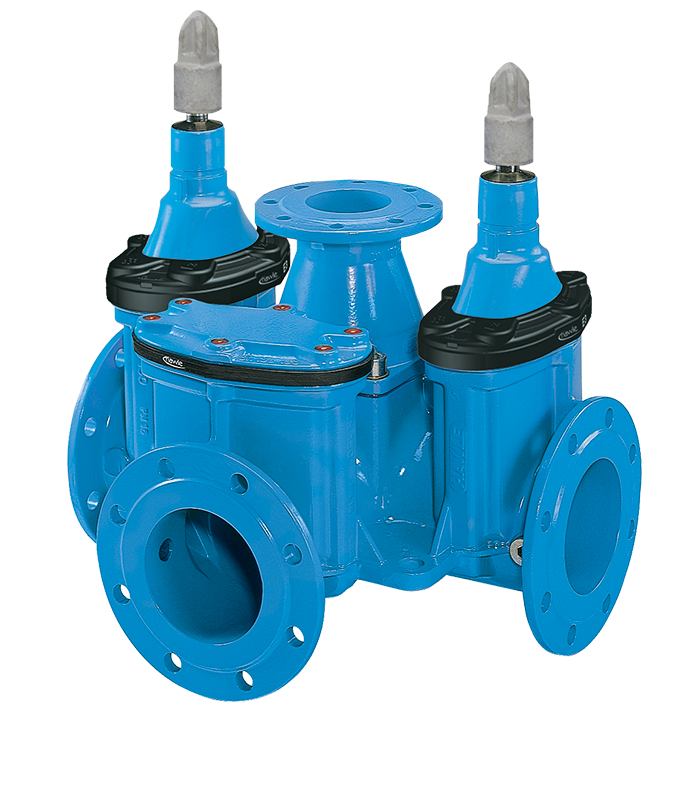

Combi-III-Schieber "WS" mit Vertikal-Reduktionsflansch

Combi-III-Schieber mit allseitigem Flansch nach EN 1092-2 und vertikalem Reduktionsflansch. Für den Einbau von Schieberkreuzen mit bis zu 3 Schiebern auf engstem Raum. Der vertikale Flanschabgang dient zum Anschluss von Hydranten oder Be- und Entlüftungsgarnituren.

Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.

Lieferung mit montierten Vierkantschonern für den Schachteinbau. Ausführung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren auf Anfrage.

Flanschanschlussmaße: gemäß EN 1092-2

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gemäß KTW-BWGL für Wasser
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
E3-Kantenschutz: PE
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser

Combi-III-Schieber mit allseitigem Flansch nach EN 1092-2 und vertikalem Reduktionsflansch. Für den Einbau von Schieberkreuzen mit bis zu 3 Schiebern auf engstem Raum. Der vertikale Flanschabgang dient zum Anschluss von Hydranten oder Be- und Entlüftungsgarnituren.

Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.

Lieferung mit montierten Vierkantschonern für den Schachteinbau. Ausführung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren auf Anfrage.

Flanschanschlussmaße: gemäß EN 1092-2

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
DN1
max.
Betriebsdruck
PN
Ausführung/
Abgang
L
L1
B
H1
Spindel-
vierkant
Schieber-
anzahl
 Medium Gewicht A-Text Merkliste
4471000000
 1) 100 65 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm - 70,00 kg
4471000008
   100 80 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm - 70,00 kg
4471001000
 1) 100 65 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm 1 76,50 kg
4471001008
   100 80 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm 1 76,50 kg
4471002000
 1) 100 65 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm 2 78,20 kg
4471002008
   100 80 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm 2 82,50 kg
4471003000
 1) 100 65 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm 3 84,90 kg
4471003008
   100 80 16 bar 10|16 Typ E3 555 mm 278 mm 365 mm 345 mm 19,3 mm 3 81,00 kg
4471500000
 1) 150 65 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm - 117,00 kg
4471500008
   150 80 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm - 117,00 kg
4471501000
 1) 150 65 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm 1 128,50 kg
4471501008
   150 80 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm 1 129,00 kg
4471502000
 1) 150 65 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm 2 131,20 kg
4471502008
   150 80 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm 2 132,00 kg
4471503000
 1) 150 65 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm 3 141,00 kg
4471503008
   150 80 16 bar 10|16 Typ E3 625 mm 313 mm 415 mm 435 mm 19,3 mm 3 121,00 kg
4472000000
 1) 200 65 10 bar 10 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm - 189,00 kg
4472000008
   200 80 10 bar 10 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm - 189,00 kg
4472001000
 1) 200 65 10 bar 10 Typ E3 695 mm 349 mm 465 mm 540 mm 24,3 mm 1 210,00 kg
4472001008
   200 80 10 bar 10 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 1 210,00 kg
4472002000
 1) 200 65 10 bar 10 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 2 222,00 kg
4472002008
   200 80 10 bar 10 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 2 222,00 kg
4472003000
 1) 200 65 10 bar 10 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 3 238,00 kg
4472003008
   200 80 10 bar 10 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 3 225,00 kg
4472010000
 1) 200 65 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm - 189,00 kg
4472010008
   200 80 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm - 189,00 kg
4472011000
 1) 200 65 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 1 210,00 kg
4472011008
   200 80 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 1 210,00 kg
4472012000
 1) 200 65 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 2 222,00 kg
4472012008
   200 80 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 2 222,00 kg
4472013000
 1) 200 65 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 3 238,00 kg
4472013008
   200 80 16 bar 16 Typ E3 695 mm 348 mm 465 mm 540 mm 24,3 mm 3 230,00 kg
Zur Merkliste
1)
Anschluss DN 65 für Württemberger Schachthydrant (Lochkreis: 140 mm / 4-Loch)

Innengewinde 3/4" am Gehäuse, für Manometer, Kugelhahn, etc. - auf Anfrage (Mehrpreis)

Lieferung mit Vierkantschoner für Schachteinbau. Lieferung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnitur.

Ausführung für Erdeinbau auf Anfrage. Passendes Schalungsrohr für Combi-III-Armaturen (Best.-Nr. 440 000 1500).
