Für die Auswahl der passenden Einbaugarnitur bzw. des passenden Handrads ist das Maß des Spindelvierkants zu beachten.
483-01

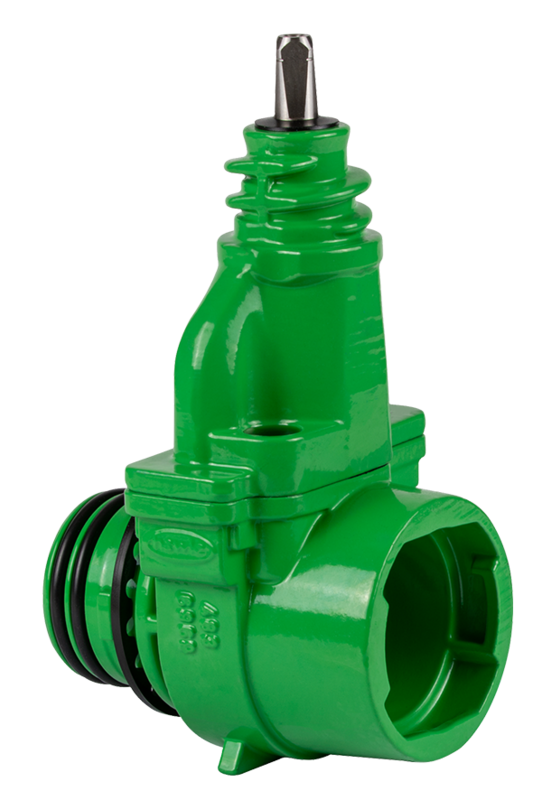

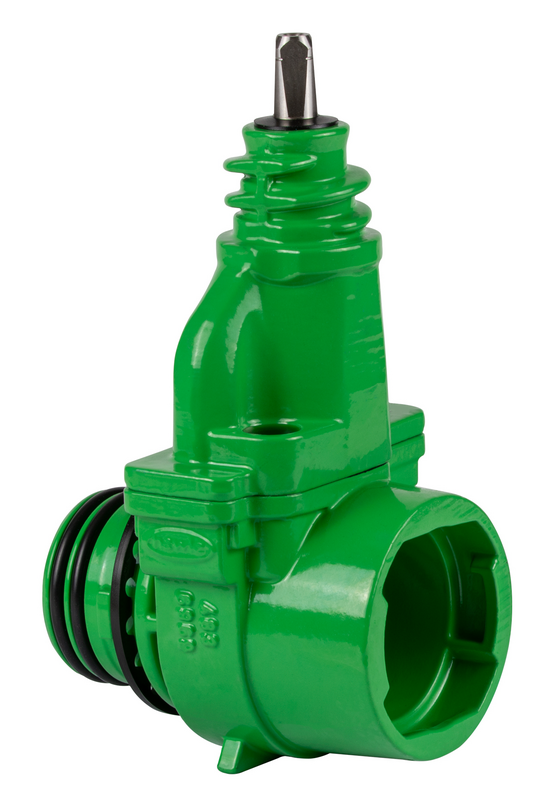

Abwasser-Hausanschluss-Schieber (ZAK69) mit ZAK®-Spitzende und ZAK-®Muffe
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibe: nichtrostender Stahl Dichtungen: NBR |
|---|---|
| Max. Betriebsdruck: | Abwasser: 10 bar |
| Medium | Abwasser |
Abwasser-Hausanschluss-Schieber, einerseits mit ZAK69-Muffe für die formschlüssige Verbindung von Armaturen und Formstücken mit ZAK69-Spitzende, andererseits mit ZAK69-Spitzende für die formschlüssige Verbindung von Armaturen und Formstücken mit ZAK69-Muffen.
Zuverlässige und dichte Absperrfunktion durch Steckscheibe aus hartgewalztem, nichtrostendem Stahl und O-Ring-Dichtungspaket. Dichtsystem verhindert das Anbacken von Feststoffen an der Spindel und gibt die Möglichkeit das Schieberoberteil auszutauschen, ohne dass die Druckleitung außer Betrieb genommen werden muss.
Für Erdeinbau verwendbar!
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Betriebsdruck |
L |
B |
H |
max. Bohrung |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
4830690710
|
ZAK 69 | Abwasser: 10 bar | 147,5 mm | 128 mm | 254 mm | 50 mm | 4,50 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Hausanschluss Schieber |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
