- 1)
- Stützring hinter der Dichtung
- 2)
- Stützringe vor und hinter der Dichtung
- 3)
- nur in Verbindung mit BAIO®-Muffen DN 150/d 180
- 4)
- nur in Verbindung mit BAIO®-Muffen DN 100/d 125
- 5)
- inkl. Stützring
529-01G

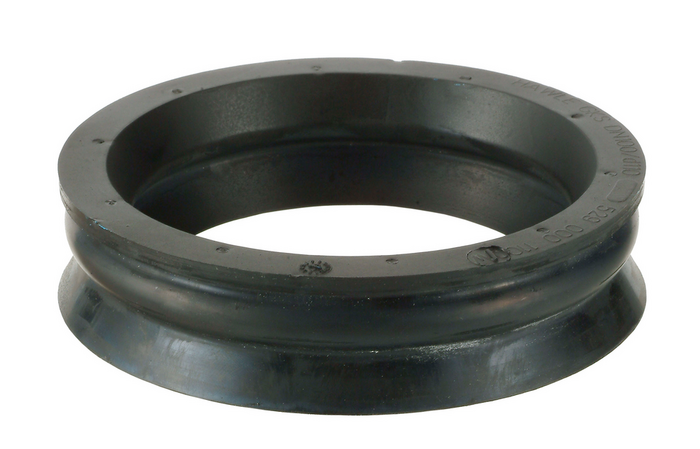

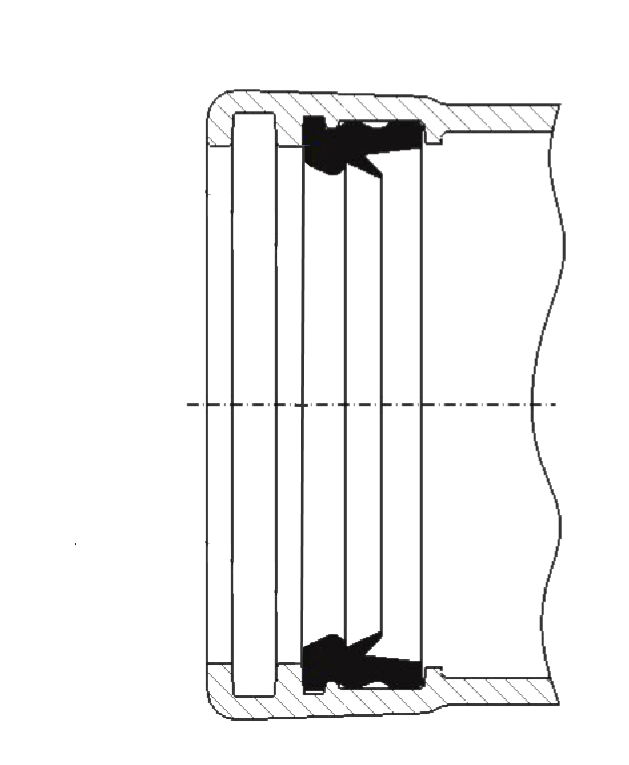

GKS-Dichtung (Guss-Kunststoff) - System BAIO®


Material: | NBR für Gas |
---|---|
Max. Betriebsdruck: | Gas: 1 bar (nur PVC) |
Medium | Gas |
Zu verwenden im Gasbereich beim Anschluss PVC-Rohren in BAIO®-Muffen.

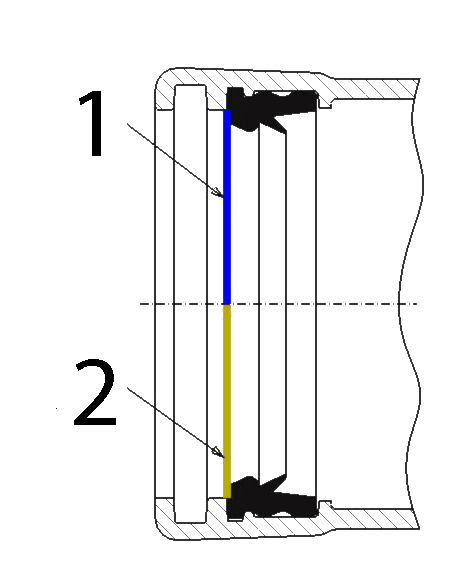

Bilderklärung:
1: Gelbe Markierung für Gas
Best.-Nr.
|
*) |
DN |
B |
d |
D |
Bezeichnung |
H |
Medium | Gewicht | A-Text | Merkliste |
---|---|---|---|---|---|---|---|---|---|---|---|
5290000901
|
80 | 127 mm | 90 mm | GKS-Dichtung für Gas | 34,5 mm | 0,19 kg | |||||
5290001101
|
100 | 147 mm | 110 mm | GKS-Dichtung für Gas | 34,5 mm | 0,19 kg | |||||
5290001126
|
4) | 100 | 150 mm | 125 mm | GKS-Dichtung für Gas | 38 mm | 0,15 kg | ||||
5290001252
|
1) | 125 | 169 mm | 125 mm | GKS-Dichtung für Gas | 38 mm | 0,31 kg | ||||
5290001401
|
125 | 169 mm | 140 mm | GKS-Dichtung für Gas | 38 mm | 0,24 kg | |||||
5290001601
|
150 | 198 mm | 160 mm | GKS-Dichtung für Gas | 34,5 mm | 0,30 kg | |||||
5290001801
|
3) | 150 | 205 mm | 180 mm | GKS-Dichtung für Gas | 39,5 mm | 0,64 kg | ||||
5290002002
|
1) | 200 | 254 mm | 200 mm | GKS-Dichtung für Gas | 43 mm | 0,64 kg | ||||
5290002251
|
200 | 254 mm | 225 mm | GKS-Dichtung für Gas | 43 mm | 0,28 kg | |||||
5290002502
|
2) | 250 | 301 mm | 250 mm | GKS-Dichtung für Gas | 40,5 mm | 0,96 kg | ||||
5290002801
|
250 | 301 mm | 280 mm | GKS-Dichtung für Gas | 40 mm | 0,30 kg | |||||
5290003151
|
300 | 357 mm | 315 mm | GKS-Dichtung für Gas | 47 mm | 0,77 kg | |||||
5296081000
|
80 | 90 mm | Mehrpreis | 0,19 kg | |||||||
5296101000
|
100 | 110 mm | Mehrpreis | 0,19 kg | |||||||
5296126000
|
125 | 140 mm | Mehrpreis | 0,24 kg | |||||||
5296126100
|
5) | 125 | 125 mm | Mehrpreis | 0,31 kg | ||||||
5296151000
|
150 | 160 mm | Mehrpreis | 0,30 kg | |||||||
5296201000
|
200 | 225 mm | Mehrpreis | 0,30 kg | |||||||
5296201100
|
5) | 200 | 200 mm | Mehrpreis | 0,96 kg | ||||||
5296251000
|
250 | 280 mm | Mehrpreis | 0,30 kg | |||||||
5296251100
|
5) | 250 | 250 mm | Mehrpreis | 0,96 kg | ||||||
5296301000
|
300 | 315 mm | Mehrpreis | 0,77 kg |
-
Die in der Tabelle angegebenen Mehrpreise beinhalten die werkseitige Montage der GKS-Dichtung.
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
