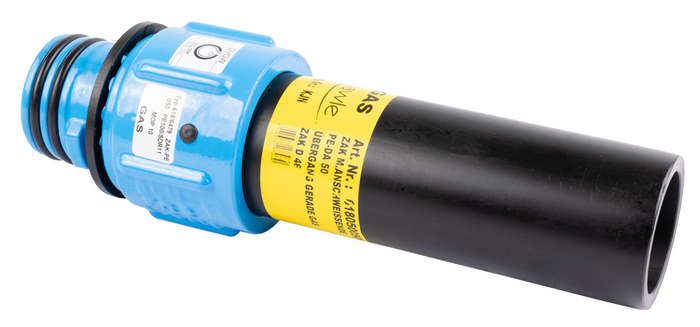

618-00G
ZAK®-PE-Ende für Gas
| Material: |
GJS-400, Hawle-Epoxy-Pulverbeschichtung Abgang: PE 100 Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 10 bar |
| Medium | Gas |
ZAK-PE-Ende gerade als Übergang von Hawle ZAK®-System auf PE-Rohrleitungen. Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung in der Gasversorgung. Keine Anwendung in der Installation.
Für PE-Rohre (DIN 8074/EN 12201) verwendbar. Einerseits mit ZAK®-Spitzende für die formschlüssige Verbindung von Armaturen und Formstücken mit ZAK®-Muffe, andererseits mit PE-Ende (SDR 11) aus PE 100 nach DIN 8074/EN 12201.
|
Best.-Nr.
|
Abgang ( O ) |
Ausführung/ Abgang |
L |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
6180320321
|
ZAK 34 | PE 100 | 212 mm | 51 mm | 32 mm | 52 mm | 0,50 kg | |||
|
6180320501
|
ZAK 46 | PE 100 | 200 mm | 58 mm | 32 mm | 64 mm | 0,60 kg | |||
|
6180400321
|
ZAK 34 | PE 100 | 212 mm | 59 mm | 40 mm | 54 mm | 0,60 kg | |||
|
6180400501
|
ZAK 46 | PE 100 | 202 mm | 60 mm | 40 mm | 64 mm | 0,60 kg | |||
|
6180500501
|
ZAK 46 | PE 100 | 224 mm | 70 mm | 50 mm | 70 mm | 0,90 kg | |||
|
6180630501
|
ZAK 46 | PE 100 | 232 mm | 83 mm | 63 mm | 78 mm | 1,20 kg |
|
