- 1)
- Die Lieferung erfolgt mit zwei beigelegten Stützhülsen (POM).
630-07

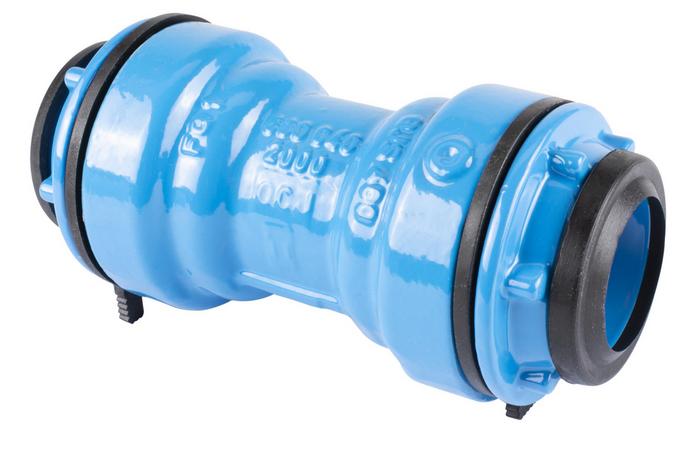

Verbinder mit beidseitigem Steckfitting und demontierbarem Konusring "Typ N"
| Material: |
Material: Gehäuse GJL-250/GJS-400, Hawle Epoxy-Pulverbeschichtung Klemmring: Delrin O-Ring: EPDM gemäß KTW-BWGL für Wasser Stützhülse: POM |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
Verbinder mit beidseitiger Steckmuffe und demontierbarem Konusring für die längskraftschlüssige Verbindung von PE-Rohren PE 80 und PE 100 (DIN EN 12201, DIN 8074) und PE-X (DIN 16893) (Ausführung für PVC-Rohre auf Anfrage).
Einfachste Montage / Vereinfachte Demontage ohne Abziehschalen.
Achtung: Bei Mehrfachverwendung des Fittings ist der Klemmring und gegebenenfalls auch der O-Ring auszutauschen.
Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung sowohl in der Trinkwasserversorgung als auch Abwasserentsorgung. Keine Anwendung in der Installation.
|
Best.-Nr.
|
*) |
D |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|
|
6300402000
|
1) | 40 mm | 1,15 kg | |||
|
6300502000
|
1) | 50 mm | 1,90 kg |
-
Artikelnummern und Preise bei Verwendung für PVC-Rohre auf Anfrage
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Fittings |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Steckfittings „N“ mit demontierbarem Konusring |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 590-01 | Stützhülse aus Messing für PE-Rohre |
| 590-02 | Stützhülse aus Kunststoff für PE-Rohre |
| 598-00 | Rohranschräggerät "Concord" für PE-Rohre d 32 - 63 |
| 609-00 | Verriegelungsschlüssel |
