229-04

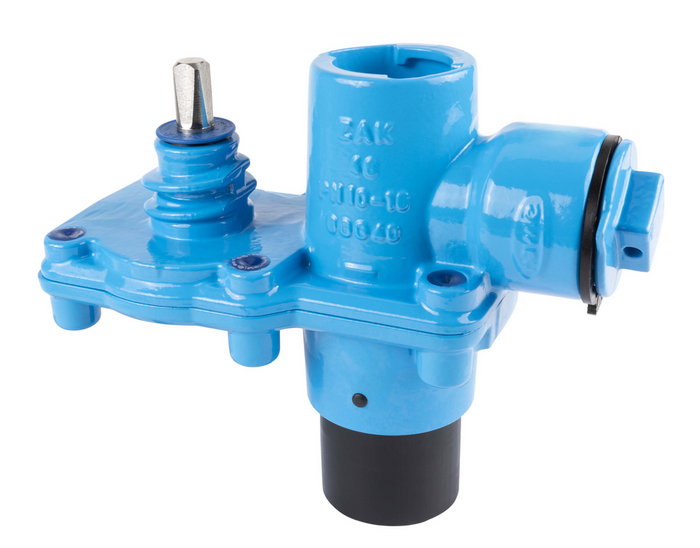

Hawlinger za zavarivanje s horizontalnim ZAK® naglavkom u smjeru cjevovoda

Hawlinger s donjim PE-X priključkom je namijenjen za zavarivanje u kombinaciji s +GF+ Typ ELGEF®Plus

Gornji priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Pribor: Alat za skošenje ruba cijevi art.br. 5990000063

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Spojnica za zavarivanje: PE-X
Brtve: EPDM prema DVGW W 270 za pitku vodu odnosno NBR za plin
Max. radni tlak: Plin: 5 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin
Kontakt osoba
Moj izbor
Kat.br.

L
Opis
B
D
H
Promjer bu
 Medij Težina A-Text Košarica
2294320630
 172 mm   102 mm 63 mm 190 mm 24 mm 3,90 kg
2294500630
 230 mm   125 mm 63 mm 195 mm 36 mm 6,10 kg
2400000009
   Nadoplata za drenažni ispust         0,00 kg
8700000000
   Nadoplata za vretenasto ubušivanje         0,00 kg
Moj izbor

Kataloški brojevi i cijene kod primjene za plin na upit.
