229-05

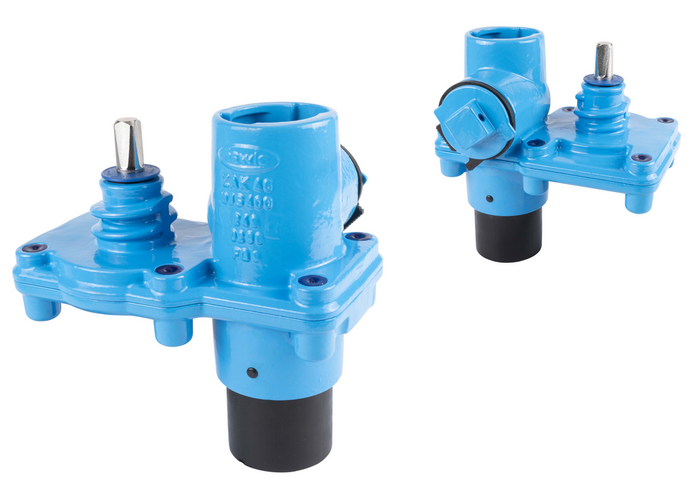

Hawlinger za zavarivanje s horizontalnim ZAK® naglavkom 90° u odnosu na smjer cjevovoda

Hawlinger s donjim PEX priključkom je namijenjen za zavarivanje u kombinaciji s +GF+ Typ ELGEF®Plus

Vertikalni i horizontalni priključci s ZAK naglavkom služe u kombinaciji s fitinzima s ZAK utičnim krajem za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Pribor: Alat za skošenje ruba cijevi art.br. 5990000063

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema DVGW W 270 za pitku vodu odnosno NBR za plin
Obujmica za zavarivanje: PE-X
Max. radni tlak: Plin: 5 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin
Kontakt osoba
Moj izbor
Kat.br.

L
Opis
B
D
H
Promjer bu
 Medij Težina A-Text Košarica
2295320630
 165 mm   110 mm 63 mm 193 mm 24 mm 5,00 kg
2295500630
 195 mm   129 mm 63 mm 193 mm 36 mm 6,80 kg
2400000009
   Nadoplata za drenažni ispust         0,00 kg
8700000000
   Nadoplata za vretenasto ubušivanje         0,00 kg
Moj izbor

Kataloški brojevi i cijene kod primjene za plin na upit.
