230-00

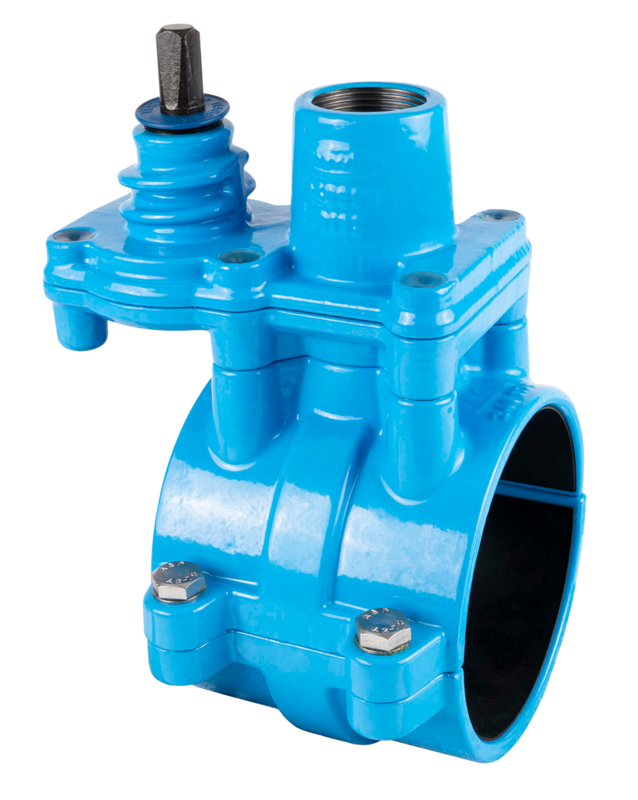

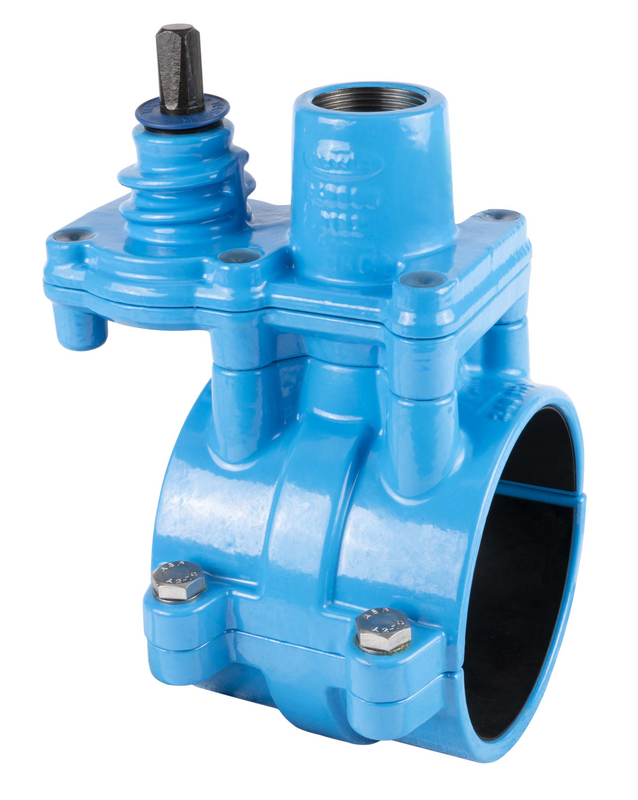

Ogrlica Hawlinger za PE / PVC cijevi s vertikalnim priklju─Źkom s unutarnjim navojem

Ogrlica Hawlinger je namijenjena za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. Ogrlica je kalibrirana na odgovaraju─çi promjer cijevi. Nedozvoljena deformacija cijevi spre─Źava se upotrebom metalnih grani─Źnika.

Gornji priklju─Źak s unutarnjim navojem prema DIN ISO 228-1 slu┼żi u kombinaciji s fitinzima za spajanje cjevovoda za ku─çni priklju─Źak.

Kod svih Hawle armatura za ubu┼íivanje tipa Hawlinger, armatura se zatvara pomo─çu ekscentra i zaporne plo─Źice od nehr─Ĺaju─çeg ─Źelika. Zaporna plo─Źica se horizontalno pomi─Źe u ku─çi┼ítu do ─Źvrstih metalnih grani─Źnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehr─Ĺaju─çi ─Źelik
Matica vretena: mesing
Zasunska plo─Źa: GJS-400, izvana i iznutra EPDM prema DVGW W 270 za vodu odnosno NBR za plin
Brtva: EPDM prema DVGW W 270 za vodu odnosno NBR za plin
Max. radni tlak: Pitka voda: 16 bar
Plin: 1 bar (samo PVC)
Medij Pitka Voda / Plin
Kontakt osoba
Kat.br.
*)
d

Opis

Gornji priklju

L

A

B

C

D

Promjer bu
Medij Te┼żina A-Text Ko┼íarica
2300633200
1) 63 mm   Unutarnji navoj 1" 120 mm 175 mm 155 mm 110 mm 68 mm 24 mm 6,30 kg
2300634000
1) 63 mm   Unutarnji navoj 1 1/4" 120 mm 175 mm 155 mm 110 mm 68 mm 24 mm 6,30 kg
2300903200
  90 mm   Unutarnji navoj 1" 120 mm 175 mm 155 mm 110 mm 68 mm 24 mm 6,40 kg
2300904000
  90 mm   Unutarnji navoj 1 1/4" 120 mm 175 mm 155 mm 110 mm 68 mm 24 mm 6,40 kg
2300905000
  90 mm   Unutarnji navoj 1 1/2" 120 mm 205 mm 155 mm 115 mm 82 mm 36 mm 7,00 kg
2301103200
  110 mm   Unutarnji navoj 1" 120 mm 175 mm 170 mm 110 mm 68 mm 24 mm 6,90 kg
2301104000
  110 mm   Unutarnji navoj 1 1/4" 120 mm 175 mm 170 mm 110 mm 68 mm 24 mm 6,90 kg
2301105000
  110 mm   Unutarnji navoj 1 1/2" 120 mm 205 mm 170 mm 115 mm 82 mm 36 mm 7,40 kg
2301253200
  125 mm   Unutarnji navoj 1" 120 mm 175 mm 190 mm 110 mm 68 mm 24 mm 7,00 kg
2301254000
  125 mm   Unutarnji navoj 1 1/4" 120 mm 175 mm 190 mm 110 mm 68 mm 24 mm 7,00 kg
2301255000
  125 mm   Unutarnji navoj 1 1/2" 120 mm 205 mm 190 mm 115 mm 82 mm 36 mm 9,00 kg
2301403200
  140 mm   Unutarnji navoj 1" 120 mm 175 mm 205 mm 110 mm 68 mm 24 mm 7,70 kg
2301404000
  140 mm   Unutarnji navoj 1 1/4" 120 mm 175 mm 205 mm 110 mm 68 mm 24 mm 7,70 kg
2301405000
  140 mm   Unutarnji navoj 1 1/2" 120 mm 205 mm 205 mm 115 mm 82 mm 36 mm 8,30 kg
2301603200
  160 mm   Unutarnji navoj 1" 120 mm 175 mm 230 mm 110 mm 68 mm 24 mm 8,50 kg
2301604000
  160 mm   Unutarnji navoj 1 1/4" 120 mm 175 mm 230 mm 110 mm 68 mm 24 mm 8,50 kg
2301605000
  160 mm   Unutarnji navoj 1 1/2" 120 mm 205 mm 230 mm 115 mm 82 mm 36 mm 9,00 kg
2301805000
  180 mm   Unutarnji navoj 1 1/2" 120 mm 175 mm 250 mm 115 mm 82 mm 36 mm 10,20 kg
2302253200
  225 mm   Unutarnji navoj 1" 120 mm 175 mm 305 mm 110 mm 68 mm 24 mm 10,90 kg
2302254000
  225 mm   Unutarnji navoj 1 1/4" 120 mm 175 mm 305 mm 110 mm 68 mm 24 mm 10,90 kg
2302255000
  225 mm   Unutarnji navoj 1 1/2" 120 mm 205 mm 305 mm 115 mm 82 mm 36 mm 11,40 kg
2400000009
    Nadoplata za drena┼żni ispust               0,00 kg
8700000000
    Nadoplata za vretenasto ubu┼íivanje               0,00 kg
Moj izbor
1)
Ugradnja polovica uz pomo─ç zapornog klina (bez vijaka). Osiguranje spoja sa sigurnosnom plo─Źicom.

Kataloški brojevi i cijene kod primjene za plin na upit.

Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
