231-00

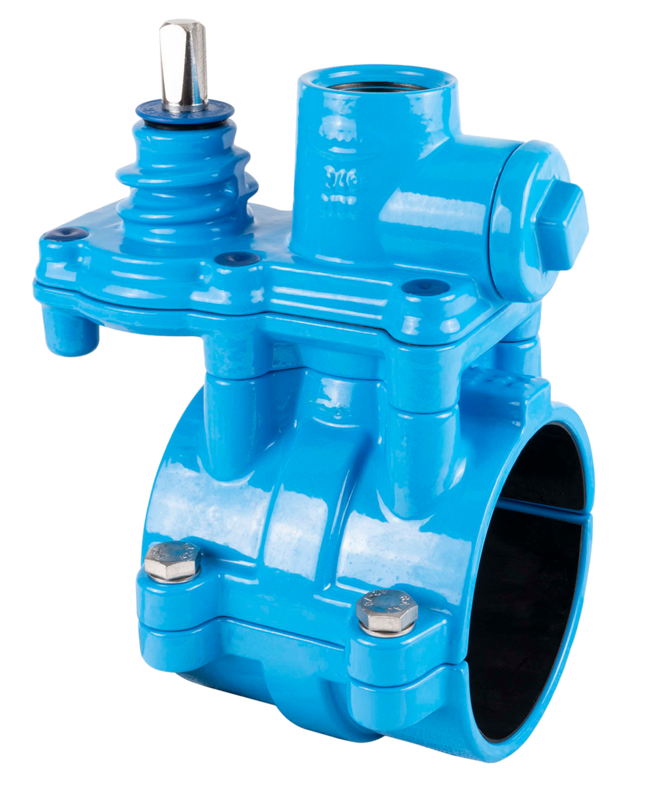

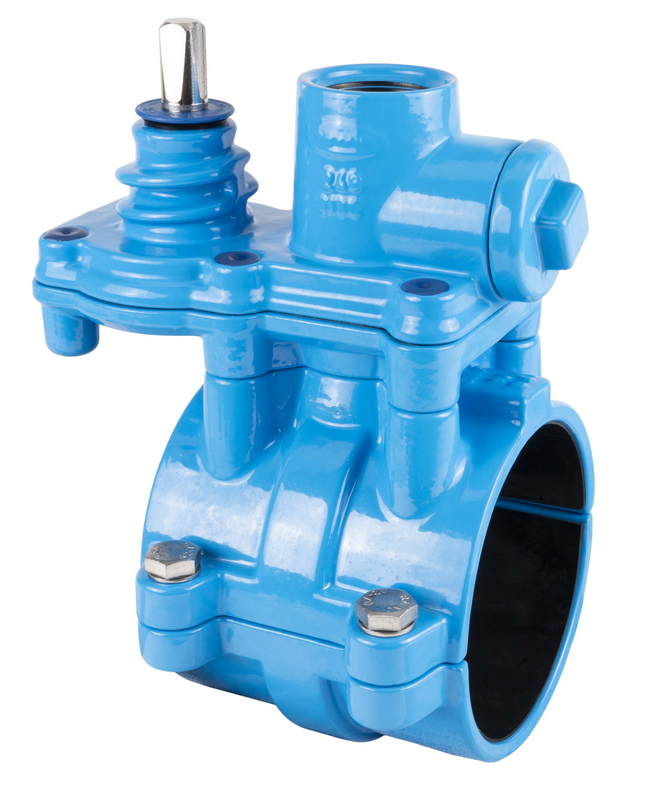

Ogrlica Hawlinger za PE / PVC cijevi s horizontalnim priklju─Źkom s unutarnjim navojem u smjeru cjevovoda

Ogrlica Hawlinger je namijenjena za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. Ogrlica je kalibriran na odgovaraju─çi promjer cijevi. Nedozvoljena deformacija cijevi spre─Źava se upotrebom metalnih grani─Źnika.

Gornji priklju─Źak s unutarnjim navojem prema DIN ISO 228-1 slu┼żi u kombinaciji s fitinzima za spajanje cjevovoda za ku─çni priklju─Źak.

Kod svih Hawle armatura za ubu┼íivanje tipa Hawlinger, armatura se zatvara pomo─çu ekscentra i zaporne plo─Źice od nehr─Ĺaju─çeg ─Źelika. Zaporna plo─Źica se horizontalno pomi─Źe u ku─çi┼ítu do ─Źvrstih metalnih grani─Źnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne plo─Źice: nehr─Ĺaju─çi ─Źelik
Zaporna plo─Źica: nehr─Ĺaju─çi ─Źelik
Brtve: EPDM prema DVGW W 270 za pitku vodu odnosno NBR za plin
Max. radni tlak: Pitka voda: 16 bar
Plin: 1 bar (samo PVC)
Medij Pitka Voda / Plin
Kontakt osoba
Kat.br.
*)
d

Opis

Gornji priklju

L

A

B

C

D

E

Promjer bu
Medij Te┼żina A-Text Ko┼íarica
2310633200
1) 63 mm   Unutarnji navoj 1" 120 mm 175 mm 155 mm 125 mm 68 mm 75 mm 24 mm 6,70 kg
2310903200
  90 mm   Unutarnji navoj 1" 120 mm 195 mm 155 mm 120 mm 68 mm 75 mm 24 mm 6,60 kg
2310904000
  90 mm   Unutarnji navoj 1 1/4" 120 mm 195 mm 155 mm 120 mm 68 mm 75 mm 24 mm 6,60 kg
2310905000
  90 mm   Unutarnji navoj 1 1/2" 120 mm 225 mm 155 mm 130 mm 82 mm 65 mm 36 mm 8,20 kg
2311103200
  110 mm   Unutarnji navoj 1" 120 mm 195 mm 170 mm 120 mm 68 mm 75 mm 24 mm 7,30 kg
2311104000
  110 mm   Unutarnji navoj 1 1/4" 120 mm 195 mm 170 mm 120 mm 68 mm 75 mm 24 mm 7,30 kg
2311105000
  110 mm   Unutarnji navoj 1 1/2" 120 mm 225 mm 170 mm 130 mm 82 mm 65 mm 36 mm 8,70 kg
2311253200
  125 mm   Unutarnji navoj 1" 120 mm 195 mm 190 mm 120 mm 68 mm 75 mm 24 mm 9,40 kg
2311254000
  125 mm   Unutarnji navoj 1 1/4" 120 mm 195 mm 190 mm 120 mm 68 mm 75 mm 24 mm 9,40 kg
2311255000
  125 mm   Unutarnji navoj 1 1/2" 120 mm 225 mm 190 mm 130 mm 82 mm 65 mm 36 mm 10,10 kg
2311403200
  140 mm   Unutarnji navoj 1" 120 mm 195 mm 205 mm 120 mm 68 mm 75 mm 24 mm 9,60 kg
2311404000
  140 mm   Unutarnji navoj 1 1/4" 120 mm 195 mm 205 mm 120 mm 68 mm 75 mm 24 mm 9,60 kg
2311405000
  140 mm   Unutarnji navoj 1 1/2" 120 mm 225 mm 205 mm 130 mm 82 mm 65 mm 36 mm 10,30 kg
2311603200
  160 mm   Unutarnji navoj 1" 120 mm 195 mm 230 mm 120 mm 68 mm 75 mm 24 mm 9,50 kg
2311604000
  160 mm   Unutarnji navoj 1 1/4" 120 mm 195 mm 230 mm 120 mm 68 mm 75 mm 24 mm 9,50 kg
2311605000
  160 mm   Unutarnji navoj 1 1/2" 120 mm 225 mm 230 mm 130 mm 82 mm 65 mm 36 mm 10,30 kg
2311805000
  180 mm   Unutarnji navoj 1 1/2" 120 mm 225 mm 250 mm 130 mm 82 mm 65 mm 36 mm 11,00 kg
2312253200
  225 mm   Unutarnji navoj 1" 120 mm 195 mm 305 mm 120 mm 68 mm 75 mm 24 mm 12,10 kg
2312254000
  225 mm   Unutarnji navoj 1 1/4" 120 mm 195 mm 305 mm 120 mm 68 mm 75 mm 24 mm 12,10 kg
2312255000
  225 mm   Unutarnji navoj 1 1/2" 120 mm 225 mm 305 mm 130 mm 82 mm 65 mm 36 mm 12,80 kg
2400000009
    Nadoplata za drena┼żni ispust                 0,00 kg
8700000000
    Nadoplata za vretenasto ubu┼íivanje                 0,00 kg
Moj izbor
1)
Ugradnja polovica uz pomo─ç zapornog klina (bez vijaka). Osiguranje spoja sa sigurnosnom plo─Źicom.

Kataloški brojevi i cijene kod primjene za plin na upit.

Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
