- 1)
- Ugradnja polovica uz pomoć zapornog klina (bez vijaka). Osiguranje spoja sa sigurnosnom pločicom.
232-00

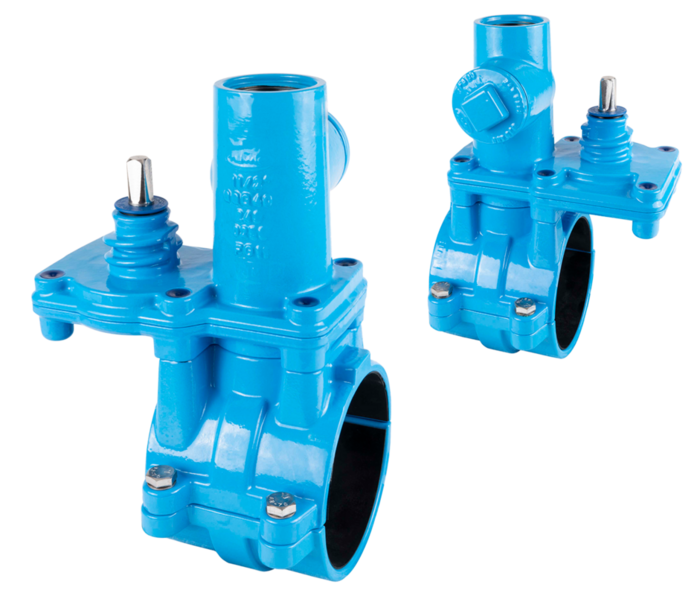

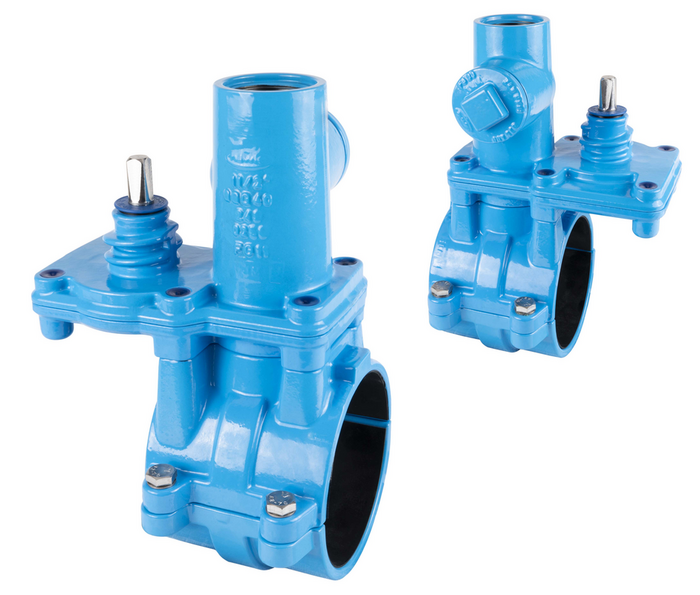

Ogrlica Hawlinger za PE / PVC cijevi s horizontalinim priključkom s unutarnjim navojem 90° u odnosu na smjer cjevovoda
Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema DVGW W 270 za pitku vodu odnosno NBR za plin |
---|---|
Max. radni tlak: |
Pitka voda: 16 bar Plin: 1 bar (samo PVC) |
Medij | Pitka Voda / Plin |
Kontakt osoba
Kat.br.
|
*) |
d |
Opis |
Gornji priklju |
L |
A |
B |
C |
D |
E |
Promjer bu |
Medij | Težina | A-Text | 3D | Košarica |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2320633200
|
1) | 63 mm | Unutarnji navoj 1" | 120 mm | 175 mm | 155 mm | 169 mm | 68 mm | 75 mm | 24 mm | 7,60 kg | |||||
2320903200
|
90 mm | Unutarnji navoj 1" | 120 mm | 175 mm | 155 mm | 170 mm | 68 mm | 75 mm | 24 mm | 7,20 kg | ||||||
2320904000
|
90 mm | Unutarnji navoj 1 1/4" | 120 mm | 175 mm | 155 mm | 170 mm | 68 mm | 75 mm | 24 mm | 7,20 kg | ||||||
2320905000
|
90 mm | Unutarnji navoj 1 1/2" | 120 mm | 205 mm | 155 mm | 180 mm | 82 mm | 65 mm | 36 mm | 8,30 kg | ||||||
2321103200
|
110 mm | Unutarnji navoj 1" | 120 mm | 175 mm | 170 mm | 170 mm | 68 mm | 75 mm | 24 mm | 7,80 kg | ||||||
2321104000
|
110 mm | Unutarnji navoj 1 1/4" | 120 mm | 175 mm | 170 mm | 170 mm | 68 mm | 75 mm | 24 mm | 7,80 kg | ||||||
2321105000
|
110 mm | Unutarnji navoj 1 1/2" | 120 mm | 205 mm | 170 mm | 180 mm | 82 mm | 65 mm | 36 mm | 8,80 kg | ||||||
2321253200
|
125 mm | Unutarnji navoj 1" | 120 mm | 175 mm | 190 mm | 170 mm | 68 mm | 75 mm | 24 mm | 8,00 kg | ||||||
2321254000
|
125 mm | Unutarnji navoj 1 1/4" | 120 mm | 175 mm | 190 mm | 170 mm | 68 mm | 75 mm | 24 mm | 8,00 kg | ||||||
2321255000
|
125 mm | Unutarnji navoj 1 1/2" | 120 mm | 205 mm | 190 mm | 180 mm | 82 mm | 65 mm | 36 mm | 10,10 kg | ||||||
2321403200
|
140 mm | Unutarnji navoj 1" | 120 mm | 175 mm | 205 mm | 170 mm | 68 mm | 75 mm | 24 mm | 8,50 kg | ||||||
2321404000
|
140 mm | Unutarnji navoj 1 1/4" | 120 mm | 175 mm | 205 mm | 170 mm | 68 mm | 75 mm | 24 mm | 8,50 kg | ||||||
2321405000
|
140 mm | Unutarnji navoj 1 1/2" | 120 mm | 205 mm | 205 mm | 180 mm | 82 mm | 65 mm | 36 mm | 9,70 kg | ||||||
2321603200
|
160 mm | Unutarnji navoj 1" | 120 mm | 175 mm | 230 mm | 170 mm | 68 mm | 75 mm | 24 mm | 9,50 kg | ||||||
2321604000
|
160 mm | Unutarnji navoj 1 1/4" | 120 mm | 175 mm | 230 mm | 170 mm | 68 mm | 75 mm | 24 mm | 9,50 kg | ||||||
2321605000
|
160 mm | Unutarnji navoj 1 1/2" | 120 mm | 205 mm | 230 mm | 180 mm | 82 mm | 65 mm | 36 mm | 10,40 kg | ||||||
2321805000
|
180 mm | Unutarnji navoj 1 1/2" | 120 mm | 205 mm | 250 mm | 180 mm | 82 mm | 65 mm | 36 mm | 11,40 kg | ||||||
2322253200
|
225 mm | Unutarnji navoj 1" | 120 mm | 175 mm | 305 mm | 170 mm | 68 mm | 75 mm | 24 mm | 12,00 kg | ||||||
2322254000
|
225 mm | Unutarnji navoj 1 1/4" | 120 mm | 175 mm | 305 mm | 170 mm | 68 mm | 75 mm | 24 mm | 12,00 kg | ||||||
2322255000
|
225 mm | Unutarnji navoj 1 1/2" | 120 mm | 205 mm | 305 mm | 180 mm | 120 mm | 65 mm | 36 mm | 12,20 kg | ||||||
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | ||||||||||||||
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
-
Kataloški brojevi i cijene kod primjene za plin na upit.
-
Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
