235-00

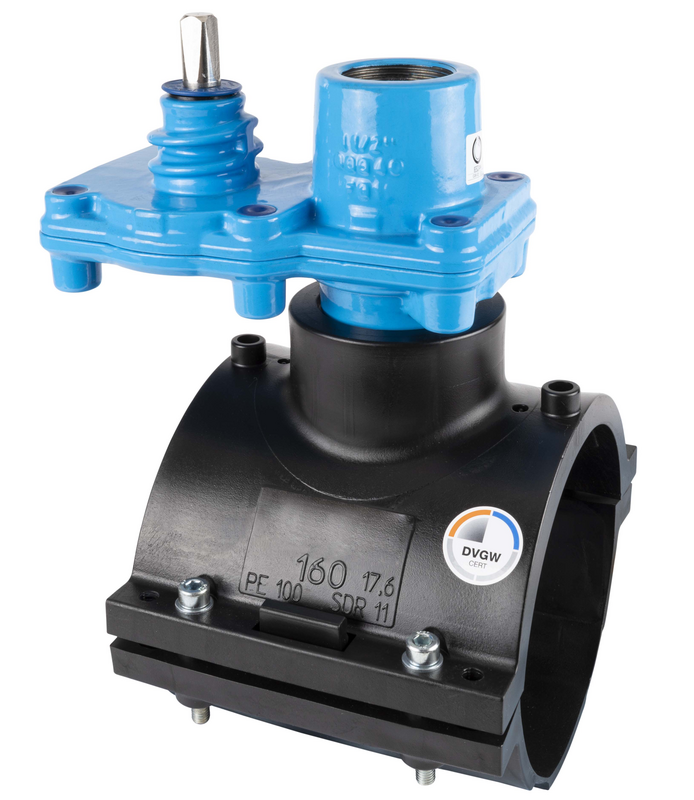

Ogrlica Hawlinger s obujmicom za zavarivanje s vertikalnim navojnim priključkom

Ogrlica Hawlinger sa HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.

Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema KTW-BWGL za pitku vodu
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Ogrlica Hawlinger sa HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.

Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.

Max. radni tlak
Opis
L
L1
B
D
H1
Promjer bu
Za vrstu cijevi
Outlet O
 Medij Težina A-Text Košarica
2350630320
 16 bar   170 mm 68 mm 105 mm 63 mm 140 mm 24 mm PE Unutarnji navoj 1" 3,80 kg
2350630400
 16 bar   170 mm 68 mm 105 mm 63 mm 140 mm 24 mm PE Unutarnji navoj 1 1/4" 3,80 kg
2350900500
 16 bar   200 mm 82 mm 160 mm 90 mm 145 mm 36 mm PE Unutarnji navoj 1 1/2" 7,30 kg
2351100500
 16 bar   215 mm 82 mm 170 mm 110 mm 145 mm 36 mm PE Unutarnji navoj 1 1/2" 7,40 kg
2351250500
 16 bar   215 mm 82 mm 190 mm 125 mm 160 mm 36 mm PE Unutarnji navoj 1 1/2" 7,60 kg
2351600500
 16 bar   220 mm 82 mm 230 mm 160 mm 160 mm 36 mm PE Unutarnji navoj 1 1/2" 7,90 kg
2351800500
 16 bar   220 mm 82 mm 245 mm 180 mm 160 mm 36 mm PE Unutarnji navoj 1 1/2" 8,10 kg
2352250500
 16 bar   220 mm 82 mm 255 mm 225 mm 150 mm 36 mm PE Unutarnji navoj 1 1/2" 8,40 kg
2400000009
   Nadoplata za drenažni ispust                 0,00 kg
8700000000
   Nadoplata za vretenasto ubušivanje                 0,00 kg
Moj izbor

Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
