241-00

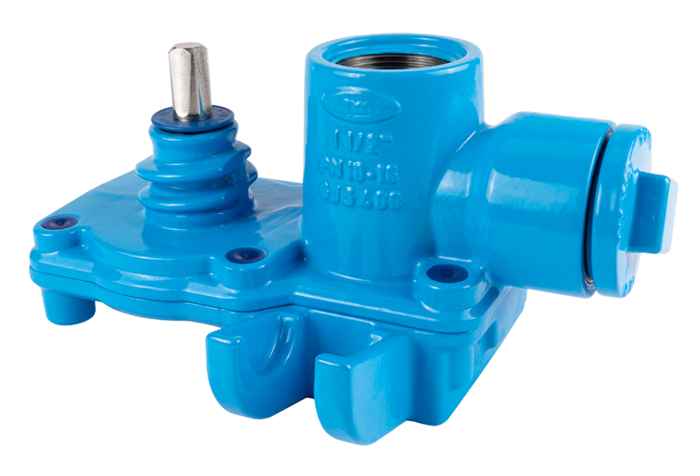

Univerzalna ogrlica Hawlinger sa unutarnjim navojem i sedlastim priključkom, s horizontalnim priključkom u smjeru cjevovoda

Univerzalna ogrlica Hawlinger je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 309-00, 310-00 ili 311-00, 311-01, 311-02, 311-03) odgovarajućeg promjera.

Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice:nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema DVGW W 270 za pitku vodu odnosno NBR za plin
Max. radni tlak: Plin: 5 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin
Kontakt osoba
Moj izbor
Kat.br.

Opis
Gornji priklju
A

B
C
D
E
Promjer bu
 Medij Težina A-Text Košarica
2400000009
 Nadoplata za drenažni ispust               0,00 kg
2410320000
   Unutarnji navoj 1" 195 mm 200 mm 110 mm 68 mm 60 mm 24 mm 4,70 kg
2410400000
   Unutarnji navoj 1 1/4" 195 mm 200 mm 110 mm 68 mm 60 mm 24 mm 4,70 kg
2410500000
   Unutarnji navoj 1 1/2" 225 mm 200 mm 120 mm 82 mm 65 mm 36 mm 8,50 kg
8700000000
 Nadoplata za vretenasto ubušivanje               0,00 kg
Moj izbor

Kataloški brojevi i cijene kod primjene za plin na upit.

Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
