245-00

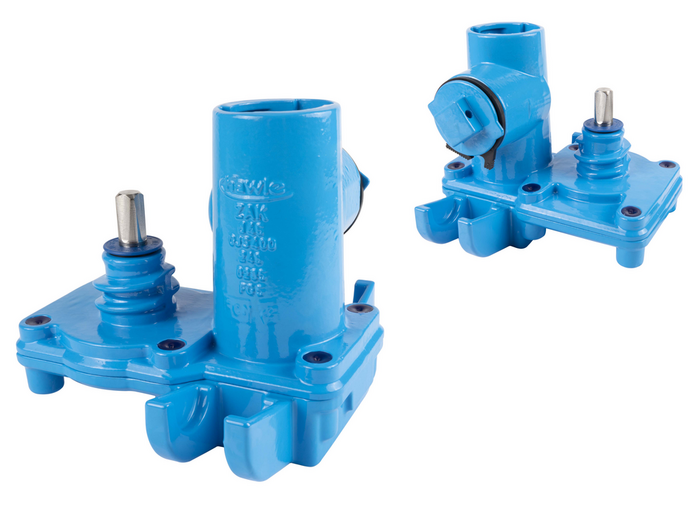

Univerzalna obujmica Hawlinger s horizontalnim ZAK® naglavkom 90° u odnosu na smjer cjevovoda

Univerzalni Hawlinger je namijenjen za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 310 ili 311) odgovarajućeg promjera.

Gornji priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema DVGW W 270 za pitku vodu odnosno NBR za plin
Max. radni tlak: Plin: 5 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin
Kontakt osoba
Moj izbor
Kat.br.

Opis
Gornji priklju
L
B
H
Promjer bu
 Medij Težina A-Text Košarica
2400000009
 Nadoplata za drenažni ispust           0,00 kg
2450320000
   ZAK 34 165 mm 200 mm 170 mm 24 mm 5,00 kg
2450500000
   ZAK 46 195 mm 200 mm 173 mm 36 mm 6,80 kg
8700000000
 Nadoplata za vretenasto ubušivanje           0,00 kg
Moj izbor

Kataloški brojevi i cijene kod primjene za plin na upit.
