Neue 2“- Anbohrlösung für Industriebetrieb in Mühlhausen in der Oberpfalz
Ein Industriebetrieb in Mühlhausen in der Oberpfalz vergrößerte sein Areal, was zur Folge hatte, dass der vorhandene Wasseranschluss nicht mehr ausreichend Wasser lieferte. Die Anforderung an den kommunalen Wasserversorger war die Bereitstellung einer zweiten Hausanschlussleitung DN 50 für das neue Betriebsgelände. Für die gewünschte größere Wassermenge war auch eine Anbohrung der Hauptleitung von mindestens 50 mm notwendig.
Bisher konnte durch die vielfach bewährte Anbohrarmatur Hawlinger® mit Abgang ZAK 46 mit einem Durchmesser von max. 36 mm von oben angebohrt werden. Für einen Anschluss an die Hauptleitung mit Durchmesser 50 mm wäre das nicht ausreichend gewesen. Eine aufwendigere Lösung mit Flanschanbohrschelle oder Aufschweißanbohrarmatur wäre notwendig gewesen.
Hawle stellte dem Wasserversorger den neuen 2“ HAKU-Hawlinger mit vertikalem Abgang ZAK 69 vor. Die neue Anbohrarmatur erlaubt eine Anbohrung der Hauptleitung von oben von max. 50 mm. Dies ermöglicht somit die Bereitstellung einer deutlich größeren Wassermenge als die Ausführung ZAK 46. Die Verantwortlichen vor Ort entschieden sich auch deshalb für das neue Produkt, weil eine Anbohrung im Betrieb unter dem vorhandenen Betriebsdruck von 6 - 7 bar möglich war. Standardmäßig ist eine Anbohrung bis zu 16 bar Betriebsdruck möglich.

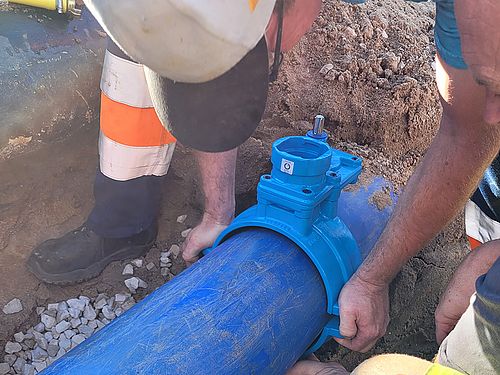

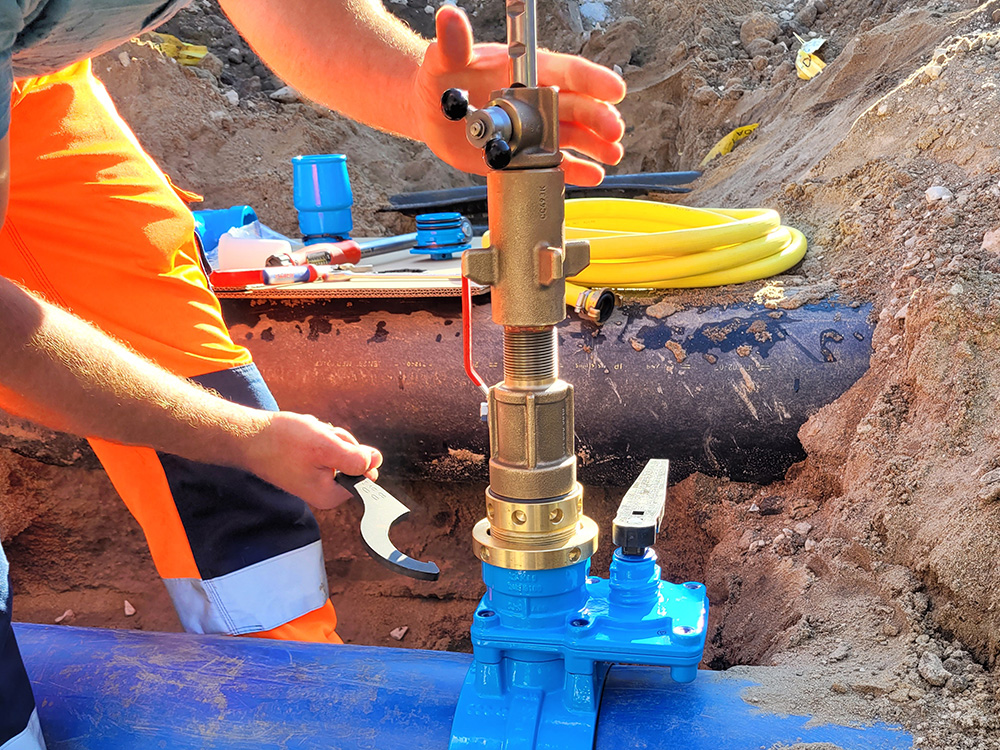

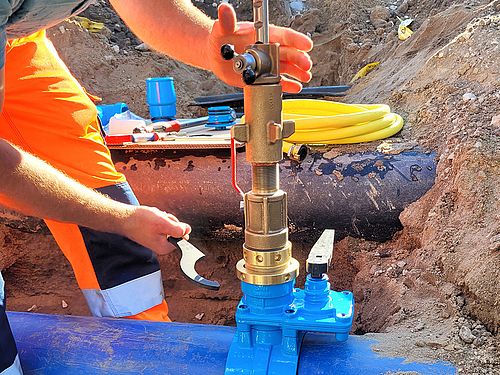

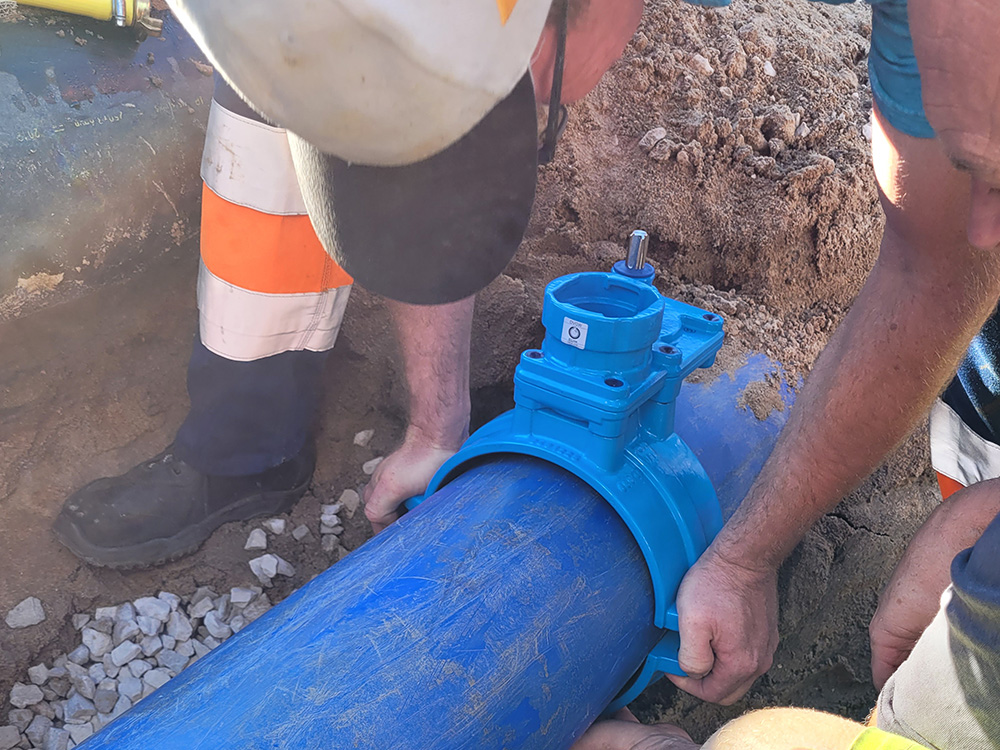

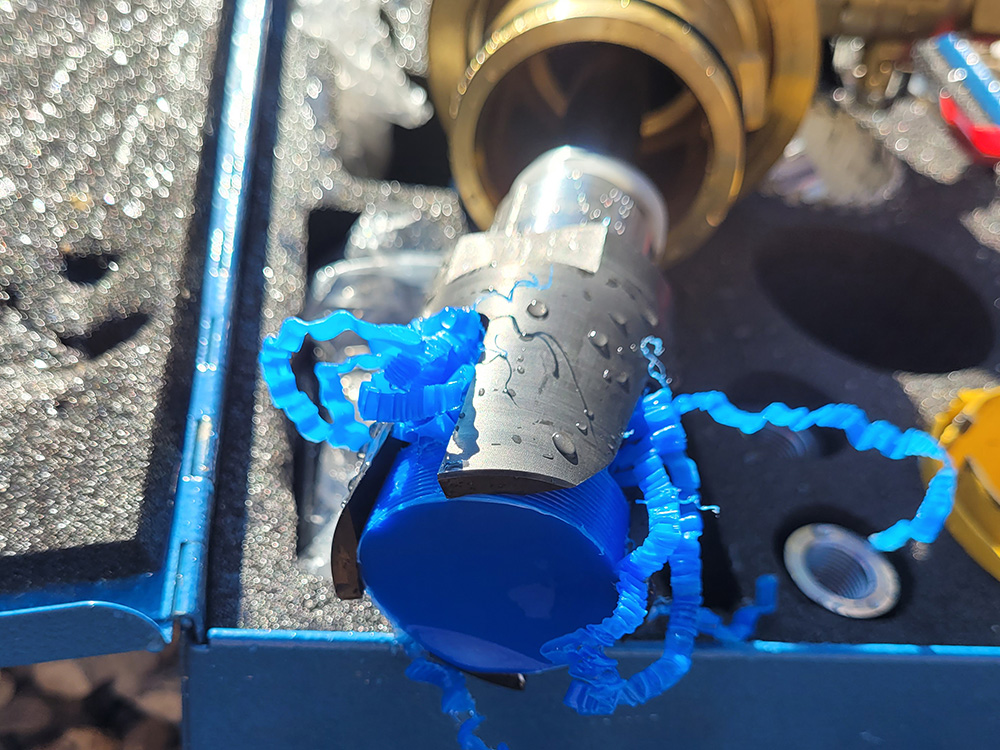

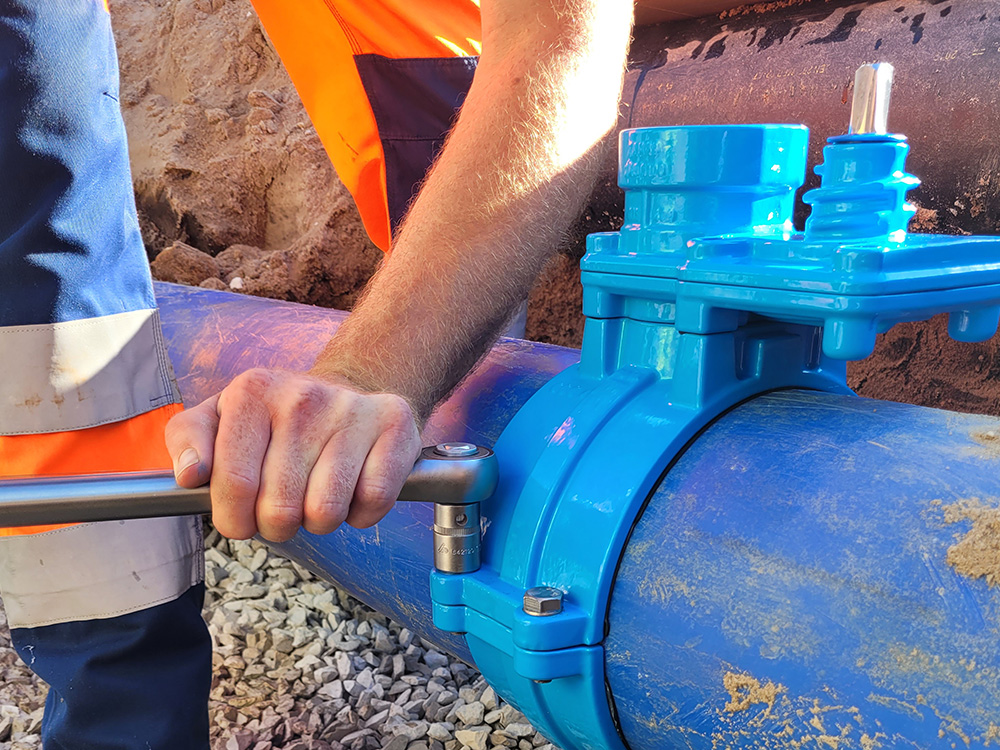

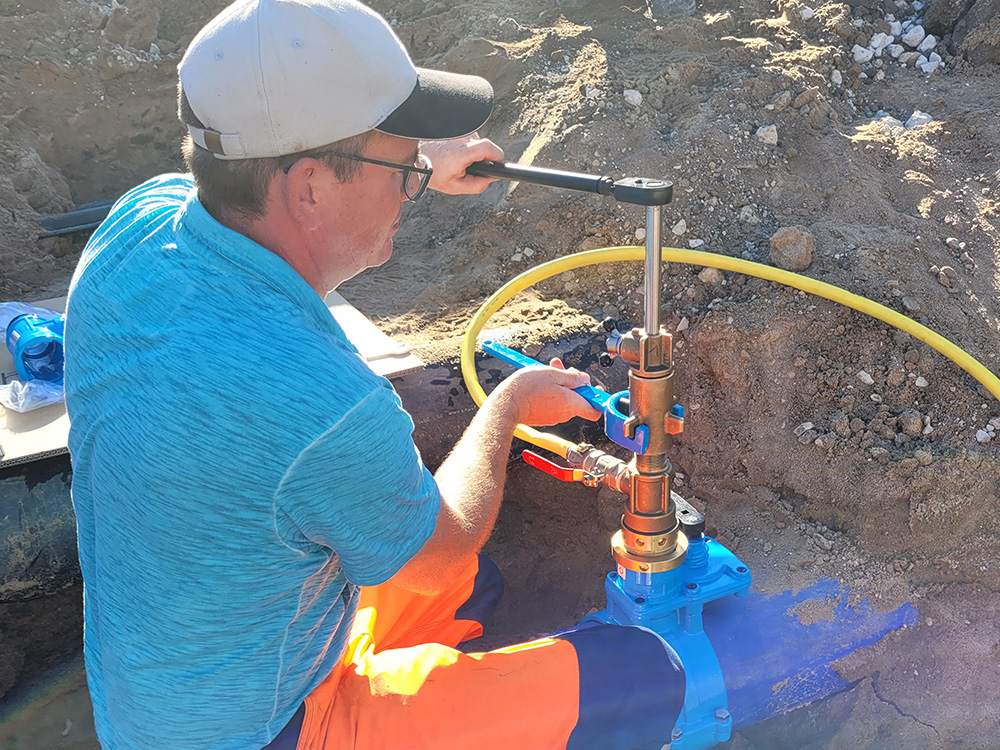

Die bestehende PE-Leitung DN 200 wurde durch eine Fachfirma freigelegt. Auf die gesäuberte Hauptleitung wurden die beiden Halbschalen der Anbohrarmatur 236-00 montiert. Angebohrt wurde vom Wasserversorger mit dem Hawle Anbohrgerät „Hawlomat“ und einem speziellen Anbohradapter mit ZAK 69 Kontur. Die Anbohrung erfolgte von Hand mit Ratsche und Vorschubschlüssel. Als Bohrwerkzeug wurde ein Lochfräser d 50 mm verwendet. Die ausgeschnittene Scheibe aus dem PE-Rohr wurde im Lochfräser festgehalten und konnte nach der Anbohrung entnommen werden. Durch den Spülanschluss des Anbohrgerätes wurden feine Späne des PE-Rohres aus der Leitung gespült. Wie bei allen Anbohrarmaturen vom Typ Hawlinger® erfolgte die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl, die einen vollkommen freien Durchgang durch die Armatur ermöglicht.

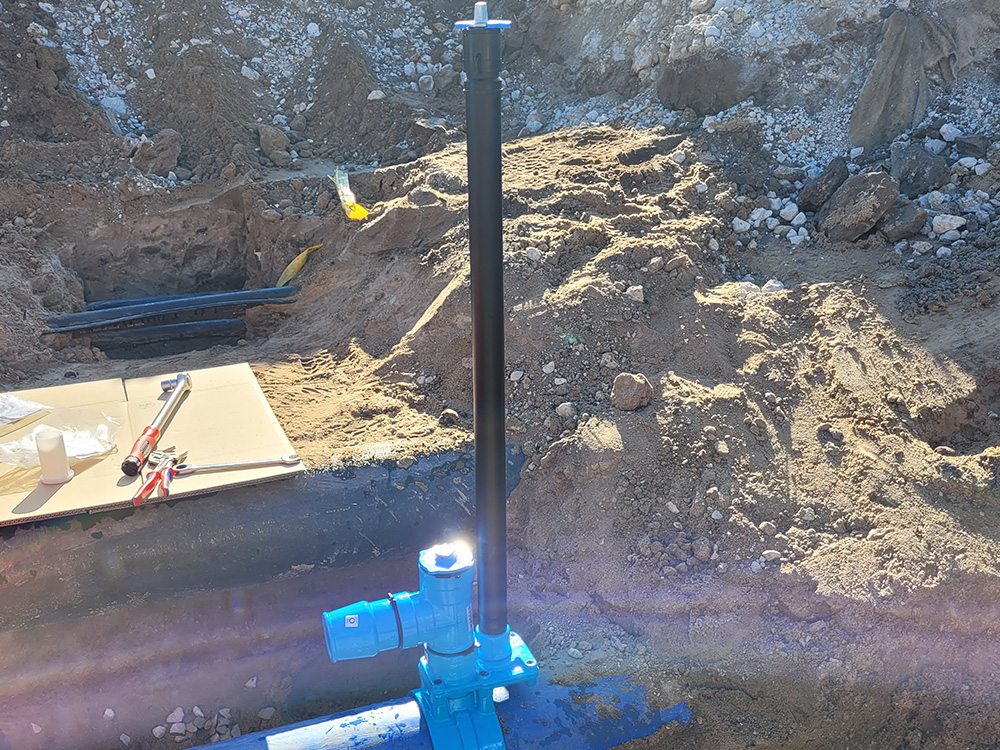

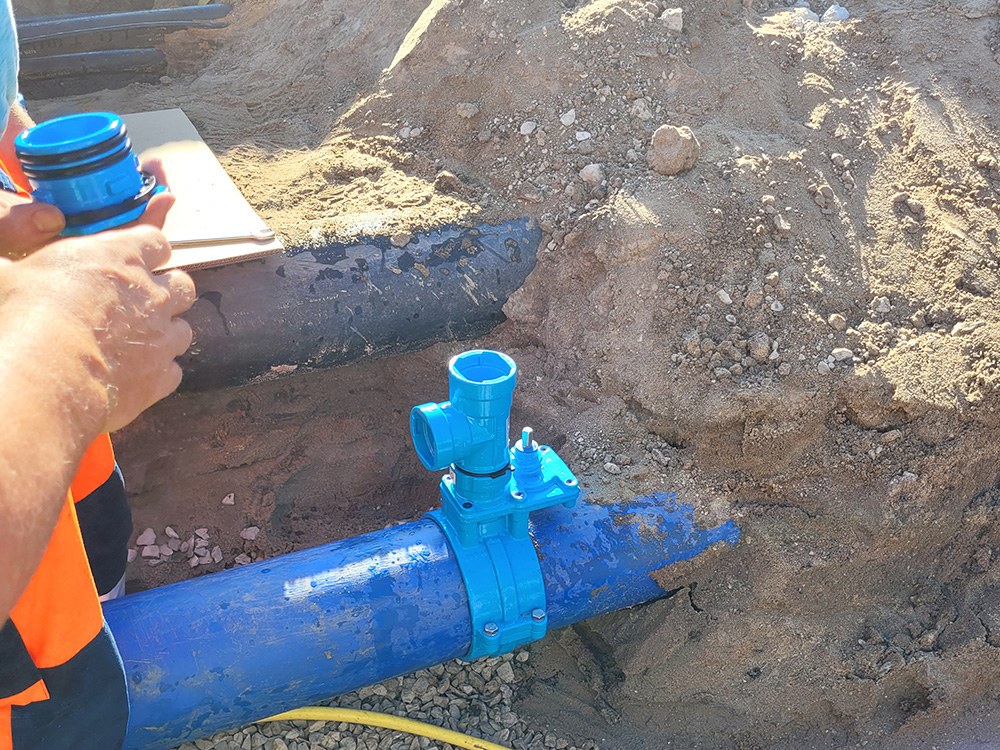

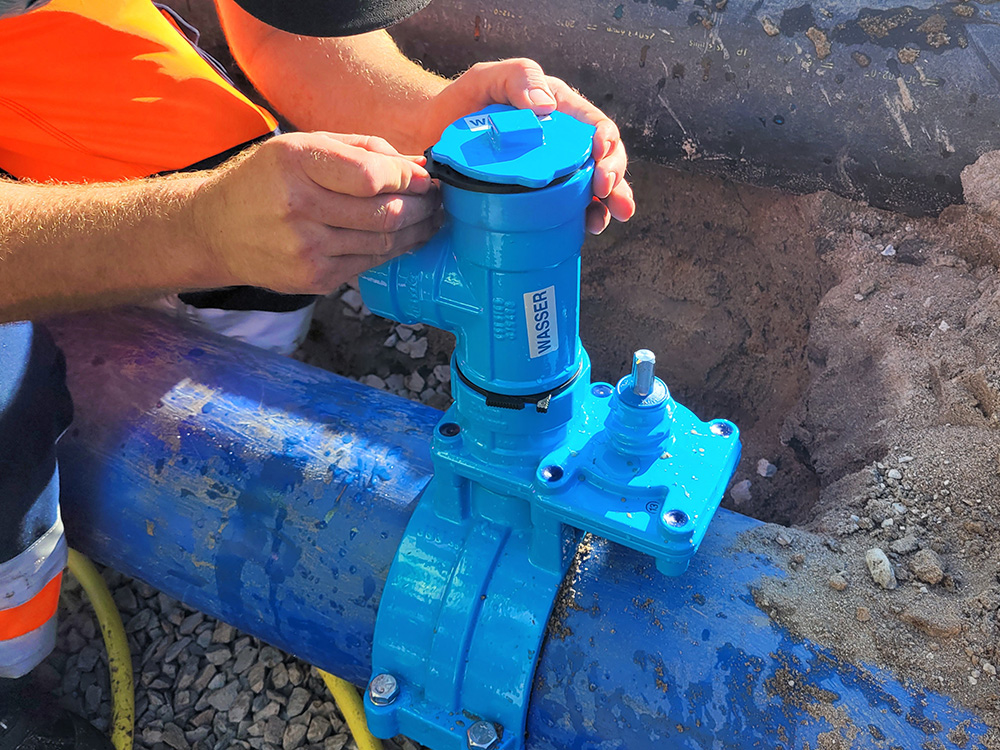

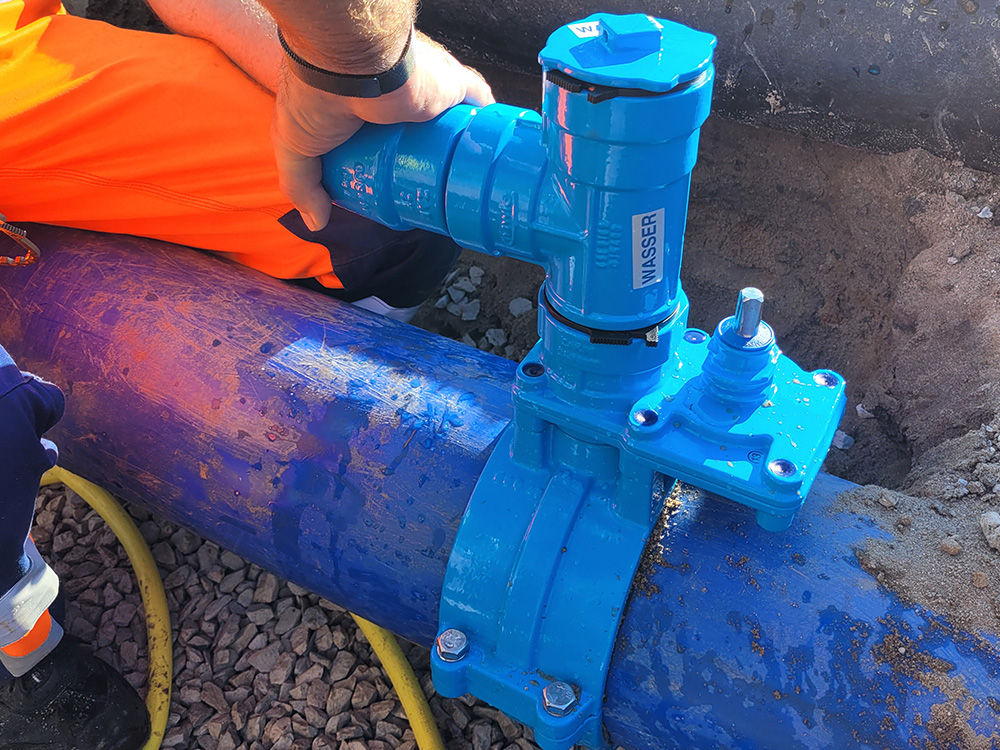

Ein T-Stück mit ZAK 69-Muffe und -Spitzende und ein Steckfitting mit ZAK 69-Spitzende für den Anschluss der PE-Leitung DN 50 wurden an den Hawlinger® angeschlossen. Die Teleskop-Einbaugarnitur für Hawlinger-Anbohrarmatur wurde auf das Rundgewinde der Absperrarmatur aufgeschraubt. Zum Öffnen bzw. Schließen des Hawlingers ist nur eine Halbumdrehung (180°) erforderlich.
Der Wasserversorger und der Industriebetrieb sind mit dem neuen 2“-Hawlinger ZAK 69 sehr zufrieden. Die Leistung der neuen Hausanschlussleitung wird durch den eingebauten Wasserzähler mit einem Nenndurchfluss von Qn = 15 m³/h (Q3 = 25) bestätigt.
Der 2“-Hawlinger Abgang ZAK 69 ist neben der HAKU-Variante für PE- und PVC-Rohre auch als Universal-Hawlinger für Guss-, Stahl- und AZ-Rohre mit Bügel erhältlich und eignet sich bestens für große Hausanschlüsse, wie z. B. für Mehrparteienhäuser, Gewerbe- und Industriegebiete.
