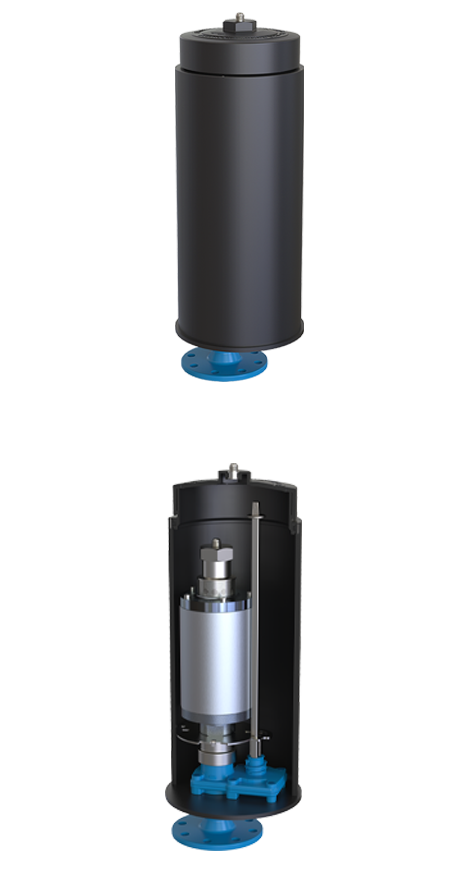

Be- und Entlüftungsgarnitur HaVent® für Trinkwasser
Die Be- und Entlüftungsgarnitur (BEG) besteht aus einem Schacht mit Absperreinrichtung und einem Be- und Entlüftungsventil. Durch die kompakte Bauweise ersetzt die BEG aufwändige, wartungsintensive Schachtbauwerke. Sämtliche Wartungsarbeiten können von der Geländeoberfläche aus durchgeführt werden. Somit werden die Gefahren, die beim Begehen von Schächten entstehen, vermieden. Der Einbau eines Sickerschlauches (Best.-Nr. 490-04) in Verbindung mit sickerfähiger Verfüllung wird empfohlen.
Das Be- und Entlüftungsventil (BEV) mit einzigartiger Rollmembran-Technik ist sowohl für die Be- und Entlüftung großer Luftmengen beim Befüllen und Entleeren der Leitung, als auch für die Entlüftung großer Luftmengen unter Betriebsdruck bestens geeignet. Das BEV arbeitet stufenlos von 0 - 16 bar und dichtet selbst in drucklosem Zustand einwandfrei ab. Es ist kein Mindest-Ansprechdruck notwendig. Das Dichtprinzip mit Rollmembran hat eine druckstoßdämpfende Wirkung. Durch die hohe Belüftungsleistung verfügt das BEV zusätzlich über einen wirkungsvollen Vakuumschutz.
Die in der BEG enthaltene Absperreinheit kann mit Hilfe eines Ventilschlüssels nach DIN 3223 (Best.-Nr. 341-00) von der Straßenoberfläche geöffnet und geschlossen werden.
Die BEG kann vor der Montage zur Anpassung an geänderte Höhenverhältnisse bauseits stufenlos bis max. 100 mm gekürzt werden. Die BEG kann vor der Montage zur Anpassung an geänderte Höhenverhältnisse mit dem Verlängerungsset Best. Nr. 993-04 bauseits um 190 mm verlängert werden.
Technische Merkmale:
- Schachtrohr: PE-HD-Rohr / korrosionsbeständig
- Sockel: GJS-400, Hawle-Epoxy-Pulverbeschichtung
- Haube: PE-HD
- Gehäuse BEV: nichtrostender Stahl
- mit integrierter Absperreinrichtung (Hawlinger 2")
- vakuumbrechende Funktion
Sonderfunktionen auf Anfrage:
- mit Schließhilfe, für aktiveres Schließen bei großen Luftmengen (z. B. für Brunnenleitungen zwischen Pumpe und Wasseraufbereitung, Hochbehälter oder Reinwasserbehälter, Brunnenkopf zum Entlüften der Druckleitung)
- nur Entlüftung
- Überflutungssicherung
Aufbau: BEG HaVent® für Trinkwasser
1. Abdeckung
2. Übergangsring
3. Schlüsselstange
4. HaVent® zu BEG
5. Entriegelungssicherung
6. Absperreinheit
7. Schachtrohr

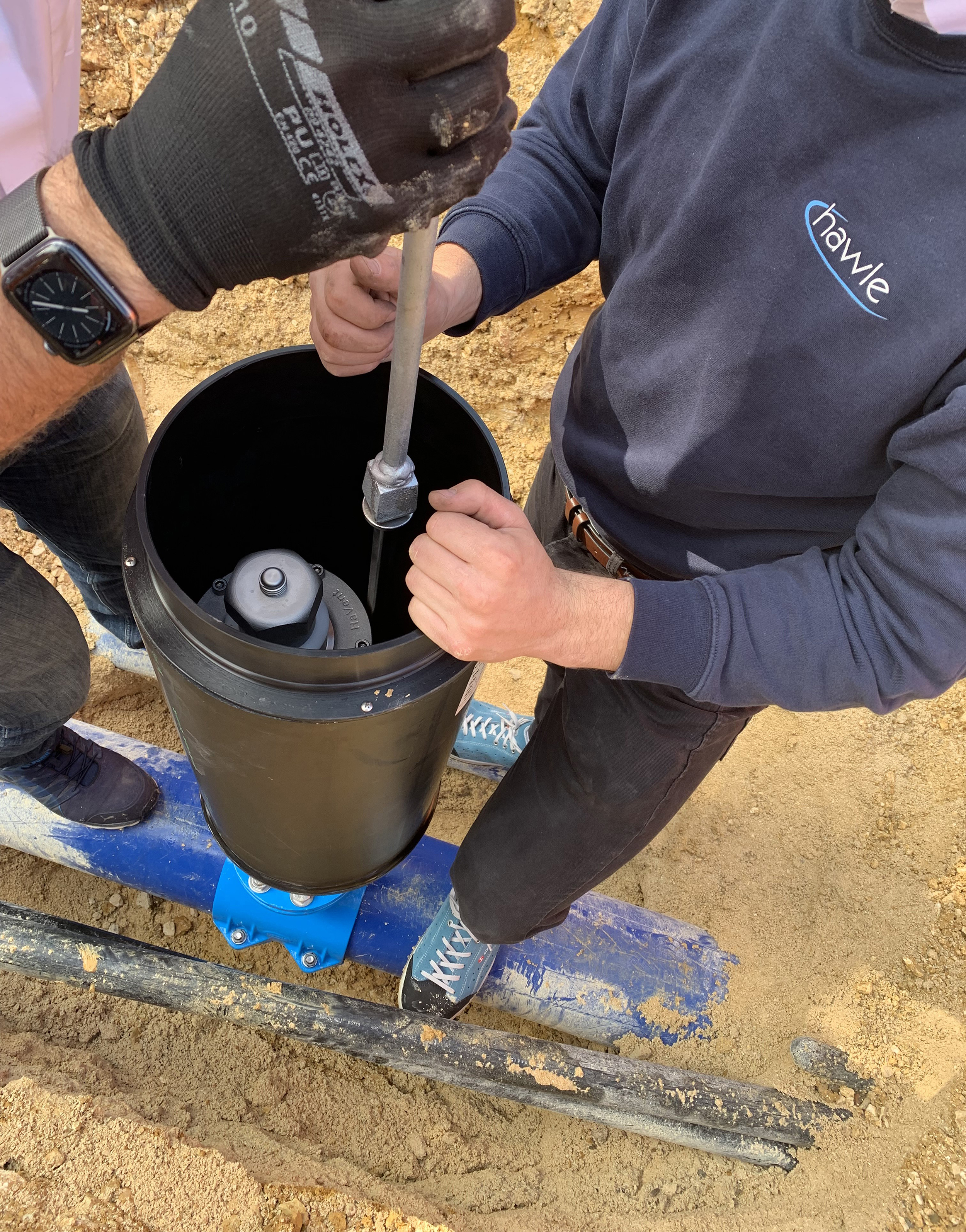

Einbaubericht Trinkwasser BEG HaVent® in Giengen
Die neue Hawle Trinkwasser Be- und Entlüftungsgarnitur 993-00 verbindet das Hochleistungsventil HaVent® und den vielfach bewährten Hawlinger® als Absperrarmatur mit den Vorteilen eines korrosionssicheren Kompaktschachts aus Polyethylen. Bei den Stadtwerken Giengen ergab sich die Möglichkeit eines Probeeinbaus.
