205-01
Schachtabdeckung für Hawle Wasserzählerschacht 2.0
| Material: |
Deckel/Rahmen: GJS-400 bzw. PE Schachtabdeckung: PE |
|---|---|
| Medium | Trinkwasser |
Die Schachtabdeckung (Best.-Nr. 205-01) dient als Abdeckung für den Hawle Wasserzählerschacht 2.0.

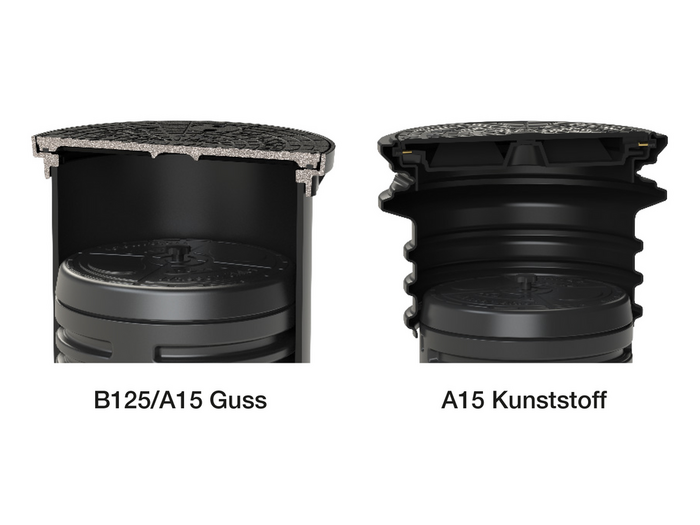

Die Schachtabdeckung für den Hawle Wasserzählerschacht 2.0 (Best.-Nr. 205-01) ist in den Varianten B 125 Guss-Ausführung oder A 15 Guss- oder PE-Ausführung gemäß EN 124-1 erhältlich.
Bei den Varianten B125 Guss und A15 Guss muss die Tragplatte Best.-Nr. 205-10 zwingend verwendet werden.
A15: Flächen, die ausschließlich von Fußgängern und Radfahrern benutzt werden können.
B 125: Gehwege, Fußgängerzonen und vergleichbare Flächen, PKW-Parkflächen oder Parkdecks.
Mit den am Rahmen angebrachten Teleskoprohr, kann die Schachtabdeckung bei allen Varianten der Schachtabdeckung während des Einbaus am Wasserzählerschacht ein Höhenausgleich von 0 - 30 cm zur Anpassung der Rohrdeckung vorgenommen werden.
Der integrierte Dämpfungsring am Deckel verhindert einerseits Kontaktkorrosion zwischen Deckel und Rahmen und gewährleistet andererseits eine leichte Lösbarkeit des Deckels. Zur sicheren Lastableitung wurde eine spezielle Tragplatte (Best.-Nr. 204-10) entwickelt.
|
Best.-Nr.
|
d1 |
d2 |
Ausführung/ Abgang |
H |
Bezeichnung |
Verlängerung |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
2059000000
|
585 mm | 500 mm | B 125 (Material: Guss) | 455 mm | Wasserzähler - Watermeter | 300 mm | 51,00 kg | |||
|
2059000015
|
585 mm | 500 mm | A 15 (Material: Guss) | 455 mm | Wasserzähler - Watermeter | 300 mm | 39,20 kg | |||
|
2059000515
|
635 mm | 530 mm | A 15 (Material: PE) | 435 mm | Wasserzähler - Watermeter | 300 mm | 13,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Straßenkappen / Schachtabdeckungen & Tragplatten |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 204-10 | Tragplatte zu Schachtabdeckung für Hawle Wasserzählerschacht 2.0 |
