253-00

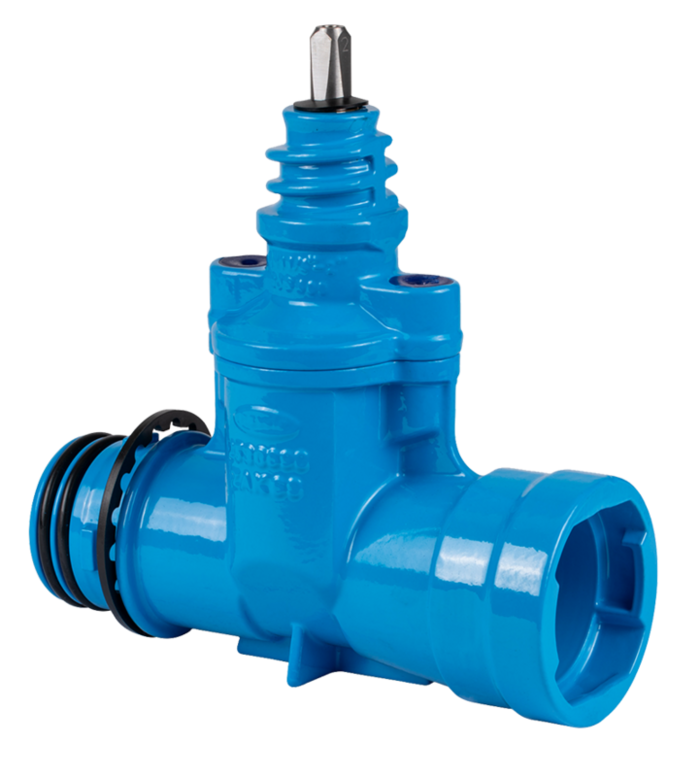

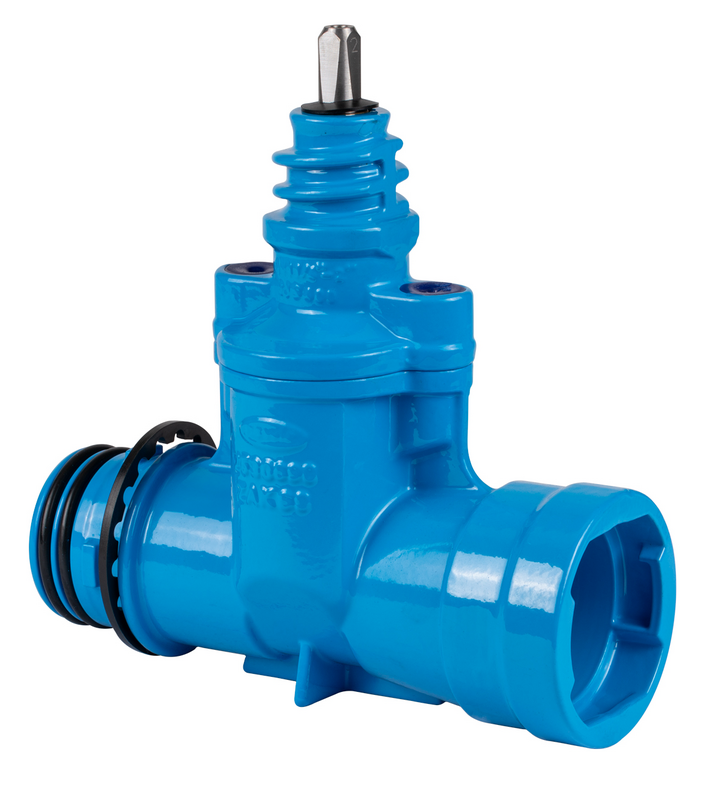

Hausanschluss-Schieber mit ZAK®-Spitzende und ZAK-®Muffe
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keil: Messing, aufvulkanisiert mit EPDM gemäß KTW-BWGL im Trinkwasserbereich |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hausanschluss-Schieber, einerseits mit ZAK®-Muffe für die formschlüssige Verbindung von Armaturen und Formstücken mit ZAK®-Spitzende, andererseits mit ZAK®-Spitzende für die formschlüssige Verbindung von Armaturen und Formstücken mit ZAK®-Muffen.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Betriebsdruck |
max. Bohrung |
L |
B |
H |
Spindel- vierkant |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2530460460
|
2x ZAK 46 | 16 bar | 28 mm | 209 mm | 105 mm | 222 mm | 12,3 mm | 4,10 kg | ||||
|
2530690690
|
2x ZAK 69 | 16 bar | 48 mm | 238 mm | 105 mm | 256 mm | 12,3 mm | 5,70 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
