- 1)
- Die Lieferung erfolgt mit zwei beigelegten Stützhülsen (POM).
260-00

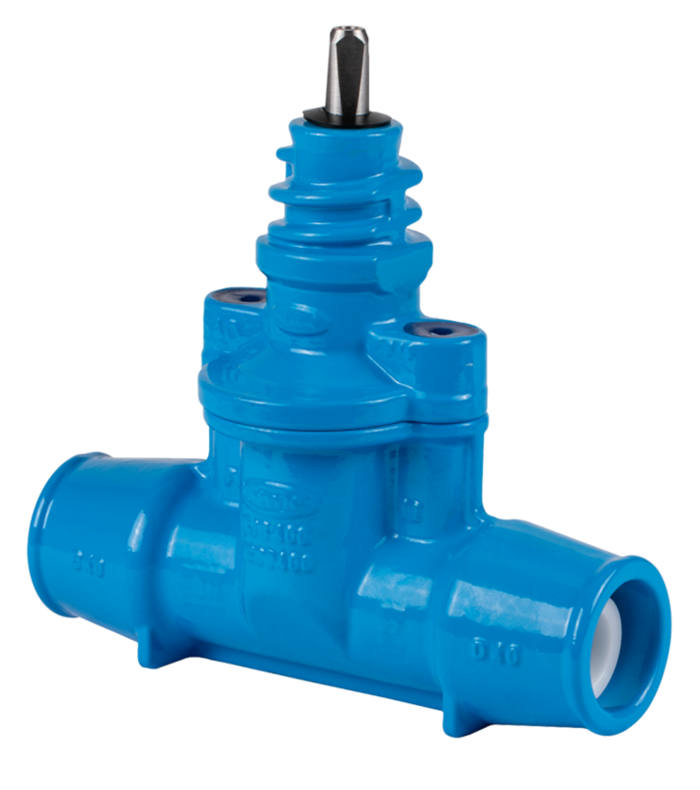

Hausanschluss-Schieber mit Steckfitting
| Material: |
Gehäuse: D25 GJL-250, D32-D63 GJS-400, Hawle-Epoxy-Pulverbeschichtung Oberteil: GJS-400, Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keil: Messing, aufvulkanisiert mit EPDM gemäß KTW-BWGL im Trinkwasserbereich Stützhülsen: POM |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hausanschluss-Schieber, mit beidseitig zugfestem Steckfitting für die längskraftschlüssige Verbindung mit
PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PE-X (DIN 16893). Mit Korundklemmring Best.-Nr. 695-00 auch für PVC-Rohre erhältlich.
Direkte Rohrmontage in den Schieber, dadurch Einsparung von passenden Übergangsfittings.
Spindelvierkant: 12,3 mm
Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung in der Trinkwasserversorgung. Keine Anwendung in der Installation.
|
Best.-Nr.
|
*) |
max. Betriebsdruck |
Bezeichnung |
d |
L |
L1 |
H |
Spindel- vierkant |
Rohrarat |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2600250000
|
1) | 16 bar | 25 mm | 165 mm | 50 mm | 156 mm | 12,3 mm | PE | 2,80 kg | ||||
|
2600320000
|
1) | 16 bar | 32 mm | 170 mm | 60 mm | 156 mm | 12,3 mm | PE | 2,30 kg | ||||
|
2600400000
|
1) | 16 bar | 40 mm | 220 mm | 75 mm | 185 mm | 12,3 mm | PE | 4,10 kg | ||||
|
2600500000
|
1) | 16 bar | 50 mm | 230 mm | 90 mm | 185 mm | 12,3 mm | PE | 4,50 kg | ||||
|
2600630000
|
1) | 16 bar | 63 mm | 270 mm | 100 mm | 208 mm | 12,3 mm | PE | 6,80 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
-
Artikelnummern und Preise bei Verwendung für PVC-Rohre auf Anfrage.
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
|
