270-00

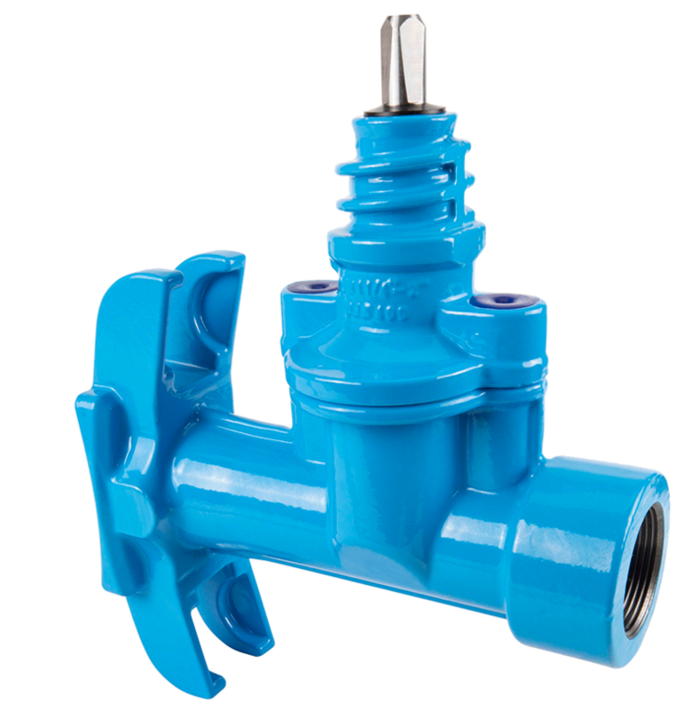

Schieberschelle mit Innengewinde-Abgang
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keil: Messing, innen und aussen EPDM gemäß DVGW W 270 für Wasser |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hawle-Schieberschellen sind für die seitliche Montage an Guss-, Stahl- und AZ-Rohren von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 309-00, Best.-Nr. 310-00, Best.-Nr. 311-00, 311-01, 311-02, 311-03) in der entsprechenden Nennweite.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Der seitliche Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings, nach erfolgter Anbohrung, zum Anschluss von Hausanschlussleitungen.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang |
Bezeichnung |
L |
A |
B |
H |
max. Bohrung |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2700320000
|
IG 1" | 205 mm | 125 mm | 200 mm | 185 mm | 25 mm | 5,40 kg | ||||
|
2700400000
|
IG 1 1/4" | 205 mm | 125 mm | 200 mm | 185 mm | 30 mm | 5,40 kg | ||||
|
2700500000
|
IG 1 1/2" | 220 mm | 125 mm | 200 mm | 185 mm | 38 mm | 5,50 kg | ||||
|
2700630000
|
IG 2" | 220 mm | 125 mm | 200 mm | 185 mm | 38 mm | 5,60 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
