310-00

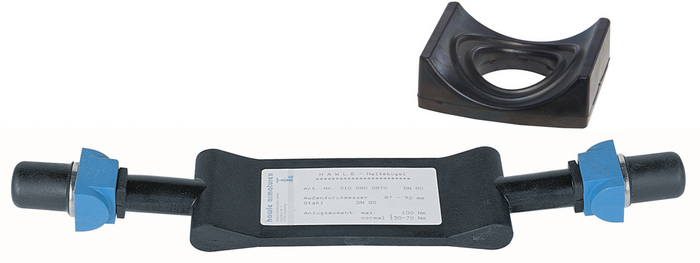

Hawle-Bügel (Haltestück) - voll vulkanisiert
| Material: |
Bügelblech: nichtrostender Stahl, voll vulkanisiert Gewindebolzen: nichtrostender Stahl Muttern: DIN 934 - nichtrostender Stahl Klemmbacken: glasfaserverstärktes Polyamid Satteldichtung: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Medium | Trinkwasser / Abwasser |
Hawle-Bügel (voll vulkanisiert) werden für die sichere und erdungsfreie Montage von Anbohr- und Schieberschellen an Guss- und Stahl-Rohren (siehe Tabelle) verwendet.
Die besonders breite Auflage von 70 mm stellt geringste Flächenpressung am Rohr sicher (die inzwischen zurückgezogene DIN 3543-2:1984 sah für Stahl- und Gussrohre eine Auflagebreite von 50 mm vor).
Die mitgelieferte Satteldichtung gleicht den jeweiligen Rohrdurchmesser zur Anbohrschelle aus und dichtet somit die Anbohrung zuverlässig ab.
Hinweis zu Doppelbügel-Schellen: Es sind immer zwei Bügel (Haltestücke) und eine Spezialsatteldichtung notwendig - Bitte bei Bestellung angeben!
|
Best.-Nr.
|
*) |
d |
für Rohrart |
Guss |
Guss PE |
Stahl PE |
Stahl PE ZMU |
Rohrart |
Stahl |
ZMU |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3100800870
|
87 - 92 mm | Guss|Stahl | Guss|Stahl | 80 | 0,97 kg | |||||||||
|
3100800960
|
95 - 103 mm | Guss|Stahl | 80 | 80 | Guss|Stahl | 0,90 kg | ||||||||
|
3100800980
|
1) | 96 - 103 mm | Guss|Stahl | 80 | Guss|Stahl | 1,18 kg | ||||||||
|
3100801090
|
104 - 114 mm | Guss|Stahl | Guss|Stahl | 100 | 80 | 1,26 kg | ||||||||
|
3101001150
|
1) | 112 - 120 mm | Guss|Stahl | 100 | 100 | Guss|Stahl | 100 | 1,28 kg | ||||||
|
3101001190
|
1) | 117 - 125 mm | Guss|Stahl | 100 | Guss|Stahl | 1,28 kg | ||||||||
|
3101001250
|
123 - 133 mm | Guss|Stahl | 100 | Guss|Stahl | 100 | 1,34 kg | ||||||||
|
3101251440
|
1) | 139 - 150 mm | Guss|Stahl | 125 | 125 | 125 | 100 | Guss|Stahl | 125 | 1,40 kg | ||||
|
3101251490
|
149 - 162 mm | Guss|Stahl | 125 | Guss|Stahl | 150 | 125 | 1,47 kg | |||||||
|
3101501690
|
1) | 165 - 173 mm | Guss|Stahl | 150 | 150 | 125 | Guss|Stahl | 150 | 1,48 kg | |||||
|
3101501720
|
172 - 180 mm | Guss|Stahl | 150 | 150 | Guss|Stahl | 150 | 1,48 kg | |||||||
|
3101501870
|
178 - 187 mm | Guss|Stahl | 150 | Guss|Stahl | 150 | 1,25 kg | ||||||||
|
3102002200
|
1) | 217 - 225 mm | Guss|Stahl | 200 | 200 | Guss|Stahl | 200 | 1,60 kg | ||||||
|
3102002280
|
228 - 235 mm | Stahl|Guss | Stahl|Guss | 200 | 1,68 kg | |||||||||
|
3102002390
|
239 - 247 mm | Guss|Stahl | 200 | Guss|Stahl | 1,75 kg | |||||||||
|
3102502720
|
272 - 280 mm | Guss|Stahl | 250 | 250 | 250 | Guss|Stahl | 250 | 1,85 kg | ||||||
|
3102502900
|
290 - 300 mm | Guss|Stahl | 250 | Guss|Stahl | 1,94 kg | |||||||||
|
3103003250
|
325 - 333 mm | Guss|Stahl | 300 | 300 | 300 | Guss|Stahl | 300 | 2,00 kg | ||||||
|
3103003400
|
340 - 350 mm | Guss|Stahl | 300 | Guss|Stahl | 300 | 2,10 kg | ||||||||
|
3103503690
|
369 - 380 mm | Guss|Stahl | 350 | 350 | Guss|Stahl | 2,20 kg | ||||||||
|
3104004220
|
422 - 435 mm | Guss|Stahl | 400 | 400 | 400 | Guss|Stahl | 2,40 kg | |||||||
|
3104004650
|
465 - 470 mm | Guss|Stahl | Guss|Stahl | 2,52 kg |
-
Hinweis: Die in der Tabelle angegebenen Anwendungsbereiche (DN) in Abhängigkeit von Rohrart und Rohraußendurchmesser dienen lediglich als Hilfestellung. Vor einer Bestellung ist der tatsächliche Außendurchmesser der Rohrleitung zu prüfen.
-
Hinweis zu Doppelbügel-Schellen: Es sind immer zwei Bügel (Haltestücke) und eine Spezialsatteldichtung notwendig - Bitte bei Bestellung angeben!
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
