- 1)
- Die Lieferung erfolgt mit einer beigelegten Stützhülse (POM).
280-00

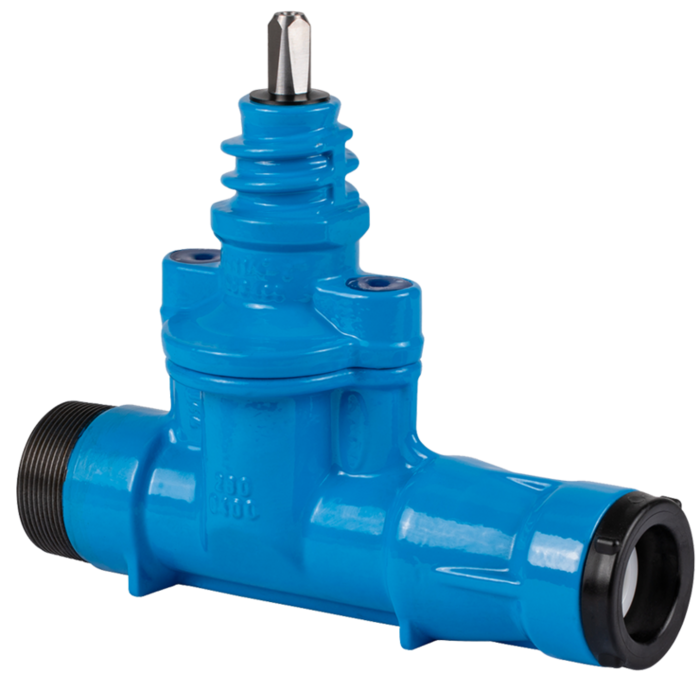

Hausanschluss-Schieber mit Außengewinde und Steckfitting
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keil: Messing, aufvulkanisiert mit EPDM gemäß KTW-BWGL im Trinkwasserbereich Stützhülse: POM |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hausanschluss-Schieber, einerseits mit Außengewinde nach DIN EN 10226, andererseits mit Innengewinde nach DIN ISO 228-1 als Aufnahme für ein Anbohrgerät und zusätzlich zugfestem Steckfitting für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PE-X (DIN 16893). Mit Korundklemmring Best.-Nr. 695-00 auch für PVC-Rohre erhältlich.
Einsparung eines Überganges Schieber auf Fitting.
Spindelvierkant: 12,3 mm
Achtung: Vor dem Anbohren O-Ring und Klemmring demontieren.
|
Best.-Nr.
|
*) |
max. Betriebsdruck |
Bezeichnung |
d |
IG |
AG |
L |
L1 |
H |
Spindel- vierkant |
Rohrarat |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2800320000
|
1) | 16 bar | 32 mm | 1 1/4" | 1 1/4" | 200 mm | 85 mm | 156 mm | 12,3 mm | PE | 3,12 kg | ||||
|
2800400000
|
1) | 16 bar | 40 mm | 1 1/2" | 2" | 245 mm | 100 mm | 185 mm | 12,3 mm | PE | 4,98 kg | ||||
|
2800500000
|
1) | 16 bar | 50 mm | 2" | 2" | 255 mm | 120 mm | 185 mm | 12,3 mm | PE | 5,27 kg | ||||
|
2800630000
|
1) | 16 bar | 63 mm | 2 1/2" | 2" | 265 mm | 135 mm | 208 mm | 12,3 mm | PE | 7,10 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
-
Artikelnummern und Preise bei Verwendung für PVC-Rohre auf Anfrage
-
Bei Anschluss von PE-Rohren ist eine Stützhülse zu verwenden.
|
