- 1)
- Spion Best.-Nr. 840.000.5063 verwenden
371-00

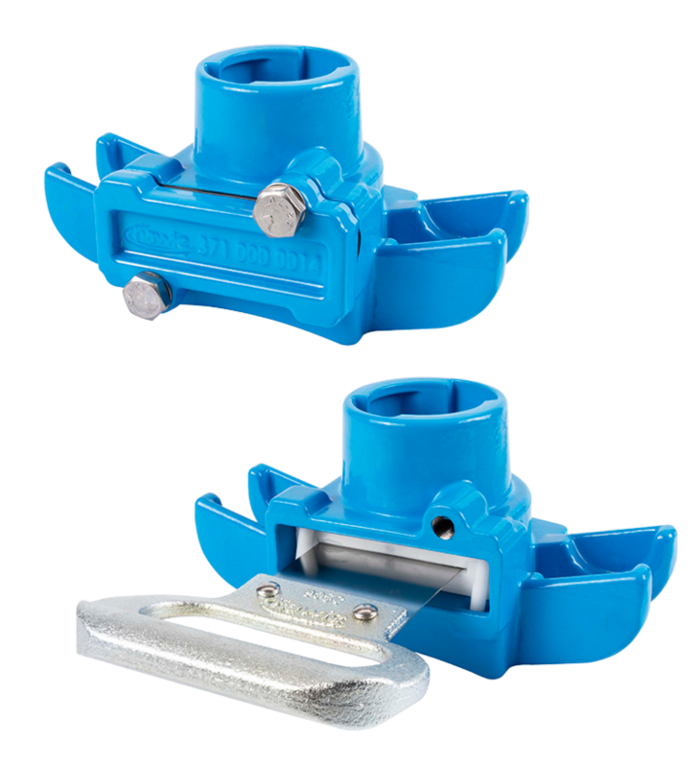

Universal-Anbohrschelle mit Hilfsabsperrung
| Material: | GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
Universal-Anbohrschellen mit ZAK®-Muffe und Hilfsabsperrung ist für die Montage auf Guss-, Stahl- und AZ-Rohre von DN 65 - DN 500 zu verwenden.
Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 309-00, Best.-Nr. 310-00 oder Best.-Nr. 311-00, 311-01, 311-02, 311-03) in der entsprechenden Nennweite.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem mit integrierter Hilfsabsperrung eine einfache Anbohrung der Rohrleitung, auch im Betriebszustand.
Beim Anbohrvorgang wird nach dem Zurückziehen der Bohrspindel der Durchgang mit einer Steckscheibe/Spion (Best.-Nr. 840-00) provisorisch abgesperrt. Der Spion ist als Zubehör erhältlich. Nach der Anbohrung können Armaturen und Fittings angeschlossen werden.
|
Best.-Nr.
|
*) |
Abgang ( O ) |
Bezeichnung |
max. Betriebsdruck |
max. Bohrung |
L |
B |
H |
Rohrart |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3711460000
|
1) | ZAK 46 | 16 bar | 36 mm | 200 mm | 116 mm | 98 mm | Guss|Stahl|AZ | 2,90 kg | ||||
|
8400005063
|
Spion 1 1/2" - 2" / ZAK 46 | 0,25 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
|
Prospekte
|
|---|
| Prospekt - Hawle Lieferprogramm |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 309-00 | Niro-Bügel - verstellbar |
| 310-00 | Hawle-Bügel (Haltestück) - voll vulkanisiert |
| 311-00 | Hawle-Bügel (Haltestück) - nichtrostender Stahl |
| 311-02 | Hawle-Bügel (Haltestück) für AZ-Rohre, Breite 90 mm |
| 311-03 | Hawle-Universalbügel |
| 830-00 | Anbohrgerät "Hawlomat" |
| 840-00 | Steckscheibe (Spion) |
