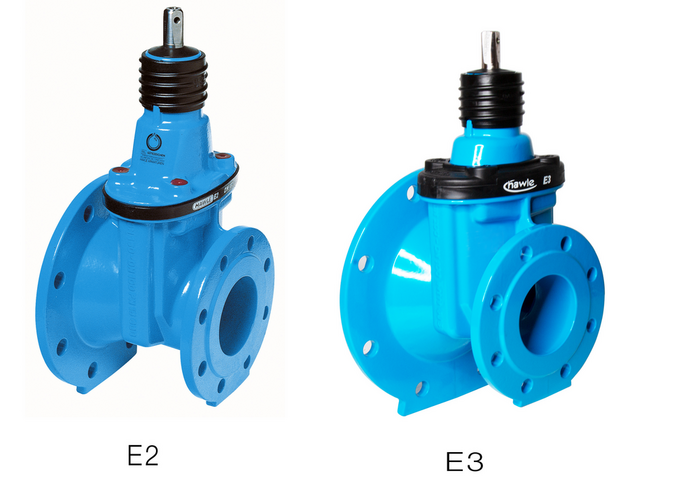

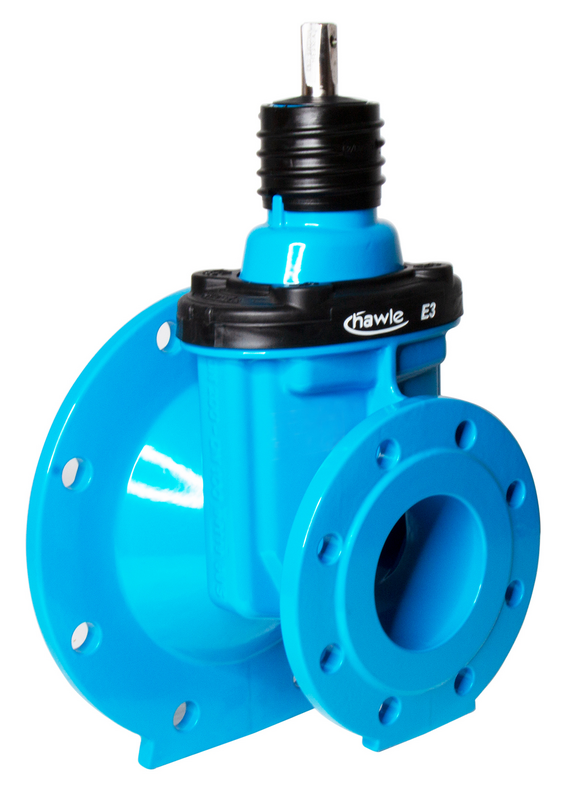

Reduzier-Schieber "E2" und "E3"
Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keilmutter: Messing Keil: GJS-400, innen und aussen EPDM gemäß DVGW W 270 für Wasser Dichtungen: EPDM gemäß DVGW W 270 für Wasser E3-Kantenschutz: PE |
---|---|
Max. Betriebsdruck: | Trinkwasser: 16 bar |
Medium | Trinkwasser |
Reduzier-Schieber mit beidseitigem Flansch (einerseits mit vergrößerten Flansch-Abgang) nach EN 1092-2, ist Reduktionsstück und Absperrschieber in einem und somit ideal für den Einbau in Schächten und beengten Räumen (z.B. Wasserzählerschächte oder Druckminderschächte).
Der Durchgang bzw. das direkte Schiebergehäuse entspricht immer der kleineren Nennweite.
Die Betätigung kann über Handrad, Einbaugarnitur oder motorisierte Drehantriebe (auf Anfrage) erfolgen.
Zur Auswahl von Handrädern, Einbaugarnituren oder Drehantrieben ist somit die kleinere Nennweite des Reduzierschiebers ausschlaggebend.
Hawle E3-Trinkwasserschieber sind geeignet für handelsübliche Wärmeträgerflüssigkeiten mit Frostschutzzusätzen und in der Regel Korrosionsinhibitoren.
Best.-Nr.
|
DN1 |
DN2 |
PN |
Ausführung/ Abgang |
L |
H |
Medium | Gewicht | A-Text | 3D | Merkliste |
---|---|---|---|---|---|---|---|---|---|---|---|
4150651003
|
100 | 65 | 10/16 | Typ E3 | 180 mm | 305 mm | 15,00 kg | ||||
4150801003
|
100 | 80 | 10/16 | Typ E3 | 190 mm | 315 mm | 20,00 kg | ||||
4150801253
|
125 | 80 | 10/16 | Typ E3 | 200 mm | 315 mm | 21,50 kg | ||||
4150801503
|
150 | 80 | 10/16 | Typ E3 | 200 mm | 315 mm | 23,50 kg | ||||
4151001253
|
125 | 100 | 10/16 | Typ E3 | 200 mm | 345 mm | 26,00 kg | ||||
4151001503
|
150 | 100 | 10/16 | Typ E3 | 210 mm | 345 mm | 28,50 kg | ||||
4151002003
|
200 | 100 | 10 | Typ E3 | 210 mm | 345 mm | 30,00 kg | ||||
4151002063
|
200 | 100 | 16 | Typ E3 | 210 mm | 345 mm | 31,00 kg | ||||
4151251503
|
150 | 125 | 16 | Typ E3 | 210 mm | 420 mm | 35,60 kg | ||||
4151502003
|
200 | 150 | 10 | Typ E3 | 220 mm | 435 mm | 42,20 kg | ||||
4151502063
|
200 | 150 | 16 | Typ E3 | 220 mm | 435 mm | 44,00 kg | ||||
4151502503
|
250 | 150 | 10 | Typ E3 | 230 mm | 435 mm | 49,00 kg | ||||
4151502563
|
250 | 150 | 16 | Typ E3 | 230 mm | 435 mm | 49,00 kg | ||||
4151503003
|
300 | 150 | 10 | Typ E3 | 240 mm | 435 mm | 55,00 kg | ||||
4151503063
|
300 | 150 | 16 | Typ E3 | 240 mm | 435 mm | 55,00 kg | ||||
4152002503
|
250 | 200 | 10 | Typ E3 | 240 mm | 540 mm | 69,00 kg | ||||
4152002563
|
250 | 200 | 16 | Typ E3 | 240 mm | 540 mm | 69,00 kg | ||||
4152003003
|
300 | 200 | 10 | Typ E3 | 250 mm | 540 mm | 77,00 kg | ||||
4152003063
|
300 | 200 | 16 | Typ E3 | 250 mm | 540 mm | 77,00 kg | ||||
4152503003
|
300 | 250 | 10 | Typ E3 | 260 mm | 650 mm | 104,00 kg | ||||
4152503061
|
300 | 250 | 16 | Typ E2 | 260 mm | 670 mm | 104,00 kg |
