435-00

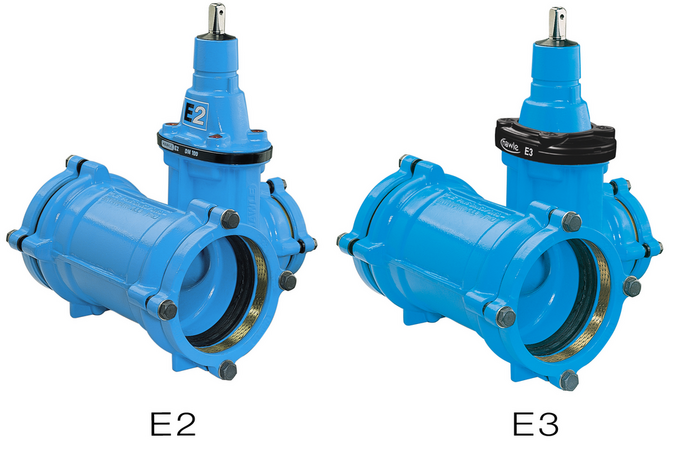

Combi-T-Schieber "E2" und "E3" - System 2000

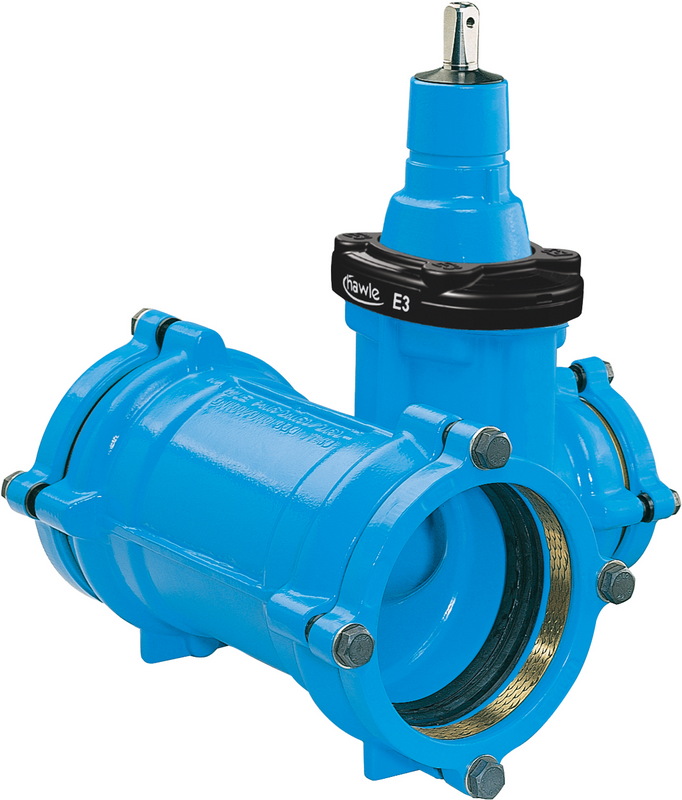

Combi-T-Schieber mit allseitiger Steckmuffe für den längskraftschlüssigen Anschluss von PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2). Platzsparender Einbau durch kompakte Bauweise sowie Einsparung an Material-, Arbeits-, Transport- u. Lagerkosten.

Die Rohrabdichtung erfolgt durch eine Lippendichtung. Durch die Kontur der Lippendichtung ist das Einschieben des Rohrendes in die Dichtkammer ohne großen Kraftaufwand möglich. Die Zugsicherung wirkt getrennt von der Rohrabdichtung und wird durch das Festziehen des Spannringes erreicht.

Die Betätigung kann über Handrad, Einbaugarnitur oder motorisierte Drehantriebe (auf Anfrage) erfolgen.

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gemäß KTW-BWGL für Wasser
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Klemmring: DN 50 - DN 250 Messing, ab DN 300 Rotguss
E3-Kantenschutz: PE
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Combi-T-Schieber mit allseitiger Steckmuffe für den längskraftschlüssigen Anschluss von PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2). Platzsparender Einbau durch kompakte Bauweise sowie Einsparung an Material-, Arbeits-, Transport- u. Lagerkosten.

Die Rohrabdichtung erfolgt durch eine Lippendichtung. Durch die Kontur der Lippendichtung ist das Einschieben des Rohrendes in die Dichtkammer ohne großen Kraftaufwand möglich. Die Zugsicherung wirkt getrennt von der Rohrabdichtung und wird durch das Festziehen des Spannringes erreicht.

Die Betätigung kann über Handrad, Einbaugarnitur oder motorisierte Drehantriebe (auf Anfrage) erfolgen.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

DN
DN1
max.
Betriebsdruck
d1
d2

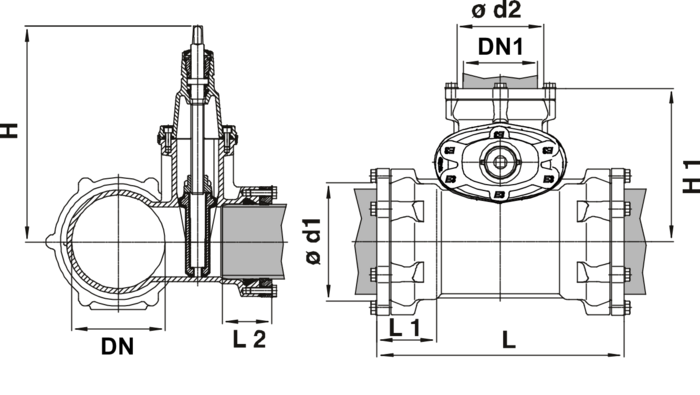

L
Ausführung/
Abgang
L1
L2
H
H1
Spindel-
vierkant
Rohrarat
 Medium Gewicht A-Text Merkliste
4350900903
 80 80 16 bar 90 mm 90 mm 310 mm   88 mm 88 mm 315 mm 201 mm 17,3 mm PVC|PE 80|PE 100 21,00 kg
4351100633
 100 50 16 bar 110 mm 63 mm 290 mm Typ E3 88 mm 83 mm 235 mm 218 mm 14,3 mm PE 80|PE 100|PVC 17,00 kg
4351100903
 100 80 16 bar 110 mm 90 mm 320 mm Typ E3 88 mm 88 mm 315 mm 231 mm 17,3 mm PVC|PE 80|PE 100 23,50 kg
4351101103
 100 100 16 bar 110 mm 110 mm 340 mm Typ E3 88 mm 88 mm 345 mm 231 mm 19,3 mm PVC|PE 80|PE 100 28,00 kg
4351600903
 150 80 16 bar 160 mm 90 mm 350 mm Typ E3 108 mm 88 mm 315 mm 251 mm 17,3 mm PVC|PE 80|PE 100 31,00 kg
4351601103
 150 100 16 bar 160 mm 110 mm 370 mm Typ E3 108 mm 88 mm 345 mm 251 mm 19,3 mm PVC|PE 80|PE 100 35,00 kg
4351601603
 150 150 16 bar 160 mm 160 mm 420 mm Typ E3 108 mm 108 mm 435 mm 303 mm 19,3 mm PVC|PE 80|PE 100 51,00 kg
4352251103
 200 100 16 bar 225 mm 110 mm 430 mm Typ E3 130 mm 88 mm 345 mm 291 mm 19,3 mm PVC|PE 80|PE 100 52,00 kg
Zur Merkliste

Für dünnwandige PE-Rohre (bis 3 mm Wandstärke) sowie bei Unterdruckleitungen wird die Verwendung einer Stützbüchse vorgeschrieben.
