437-00G

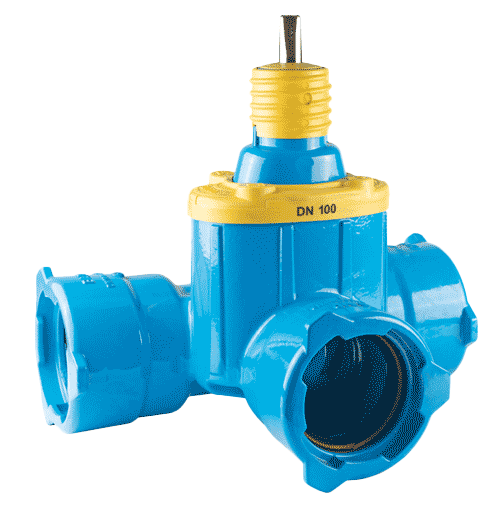

MMB-Schieber "E3" - System BAIO® für Gas

Erzeugnis: Fa. Hawle Typ E3 (Best. Nr. 437-00G) oder gleichwertig
Formstück mit weichdichtendem Schieber im seitlichen Abgang, mit egalem oder reduziertem Abgang, allseitige BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert NBR für Gas

Medium: Gas
Max. Betriebsdruck: 16 bar
BAIO-Muffen inklusive BAIO-Lippendichtungen (BLD) für Wasser, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende
DN 100 / DN 100

Optionales Zubehör (bitte Anzahl und Position angeben):
Mehrpreis BBD-Dichtung für BLUTOP-Rohre (Best.-Nr.: 529-02)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)

Erzeugnis: Fa. Hawle Typ E3 (Best. Nr. 437-00G) oder gleichwertig
Formstück mit weichdichtendem Schieber im seitlichen Abgang, mit egalem oder reduziertem Abgang, allseitige BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert NBR für Gas

Medium: Gas
Max. Betriebsdruck: 16 bar
BAIO-Muffen inklusive BAIO-Lippendichtungen (BLD) für Wasser, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende
DN 150 / DN 100

Optionales Zubehör (bitte Anzahl und Position angeben):
Mehrpreis BBD-Dichtung für BLUTOP-Rohre (Best.-Nr.: 529-02)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)

Erzeugnis: Fa. Hawle Typ E3 (Best. Nr. 437-00G) oder gleichwertig
Formstück mit weichdichtendem Schieber im seitlichen Abgang, mit egalem oder reduziertem Abgang, allseitige BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert NBR für Gas

Medium: Gas
Max. Betriebsdruck: 16 bar
BAIO-Muffen inklusive BAIO-Lippendichtungen (BLD) für Wasser, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende
DN 150 / DN 150

Optionales Zubehör (bitte Anzahl und Position angeben):
Mehrpreis BBD-Dichtung für BLUTOP-Rohre (Best.-Nr.: 529-02)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)
