- Hinweis Überschrift
-
Preise inkl. werkseitig montierter Gussrohr-Dichtung für Gas.
-
Bei Anschluss von PVC-Rohren Mehrpreis GKS-Dichtung Gas beachten.
-
Mehrpreis PG-3 DN 80-200 (Best.-Nr. 4790001003) DN 250-300 (Best.-Nr. 4790003003)
450-00G

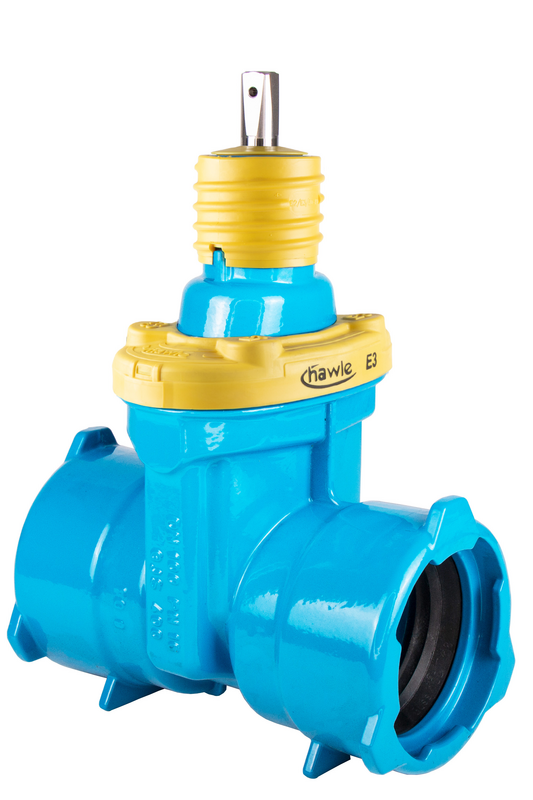

Steckmuffen-Schieber "E3" - System BAIO® für Gas


Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keilmutter: Messing Keil: GJS-400, NBR für Gas Dichtungen: NBR für Gas E3-Kantenschutz: PE |
---|---|
Max. Betriebsdruck: | Gas: 16 bar |
Medium | Gas |
Steckmuffen-Schieber mit beidseitiger BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.
Dichtungen:
Gussrohr-Dichtung Gas Best.-Nr. 529-03G (Standard) bzw. gasbeständige GKS-Dichtung Gas Best.-Nr. 529-01G (PVC-Rohr, 5 bar) erforderlich;
Prüfung nach DIN 3230-5 PG-1 oder PG-3; inkl. Abnahmeprüfzeugnis 3.1 nach EN 10204 für die nach DIN 3230-5 durchgeführte Dichtheits- und Festigkeitsprüfung.
Best.-Nr.
|
DN |
L |
A |
H |
B |
Medium | Gewicht | A-Text | Merkliste |
---|---|---|---|---|---|---|---|---|---|
4500800103
|
80 | 300 mm | 17,3 mm | 385 mm | 17,50 kg | ||||
4501000103
|
100 | 300 mm | 19,3 mm | 425 mm | 210 mm | 22,50 kg | |||
4501250103
|
125 | 345 mm | 19,3 mm | 514 mm | 278 mm | 38,50 kg | |||
4501500103
|
150 | 340 mm | 19,3 mm | 541 mm | 289 mm | 38,50 kg | |||
4502500103
|
250 | 470 mm | 27,3 mm | 815 mm | 436 mm | 105,00 kg | |||
4503000103
|
300 | 537 mm | 27,3 mm | 925 mm | 520 mm | 162,00 kg |
Weitere Information
|
---|
Allgemeine Hinweise zu Schieber |
Best.-Nr.
|
Produktbezeichnung |
---|---|
200-00 | Schieberkappe starre Ausführung |
207-01 | Schieberkappe mit Deckel, einwalzbar |
452-00 | PE-Einschweißende inkl. Spannring - System BAIO® |
452-01 | Stahl-Einschweißende inkl. Spannring - System BAIO® |
527-00 | Zugsicherung BAIO®-SIT |
528-00 | Zugsicherung Hawle-Stop für Guss-, PE- und PVC-Rohre - System BAIO® |
536-01 | Übergangsstück BAIO® -Spitzende/ZAK® -Muffe |
780-00 | Handrad für Schieber und Klappen |
900-00 | Starre Einbaugarnitur für Schieber |
950-00 | Teleskop-Einbaugarnitur |
952-00 | Teleskop-Einbaugarnitur aus nichtrostendem Stahl |
