540-01

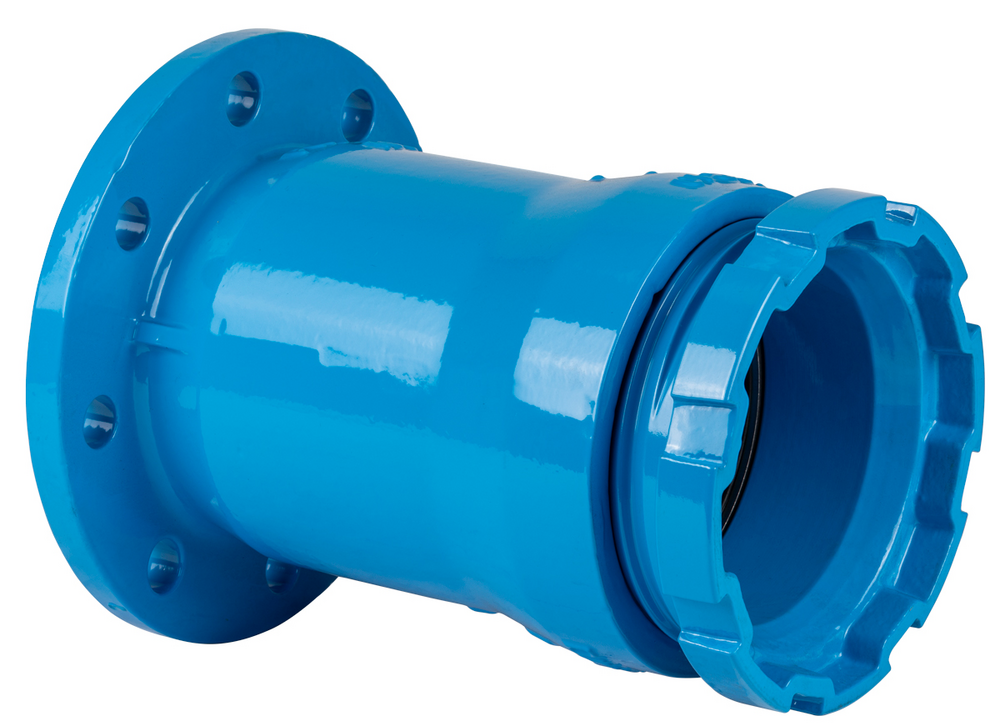

EU-Stück mit Schraubmuffe für Gussrohre
| Material: |
Gehäuse/Schraubring: GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtung: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
EU-Stück, einerseits mit Flansch nach DIN EN 1092-2, andererseits mit Schraubmuffe nach DIN 28601 für den Anschluss von Gussrohren nach DIN EN 545.
|
Best.-Nr.
|
DN |
max. Betriebsdruck |
PN |
d |
L |
für Rohrart |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
5409100000
|
100 | 16 bar | 10/16 | 118 mm | 220 mm | Guss | 11,60 kg | |||
|
5409150000
|
150 | 16 bar | 10/16 | 170 mm | 230 mm | Guss | 19,20 kg |
|
