983-00

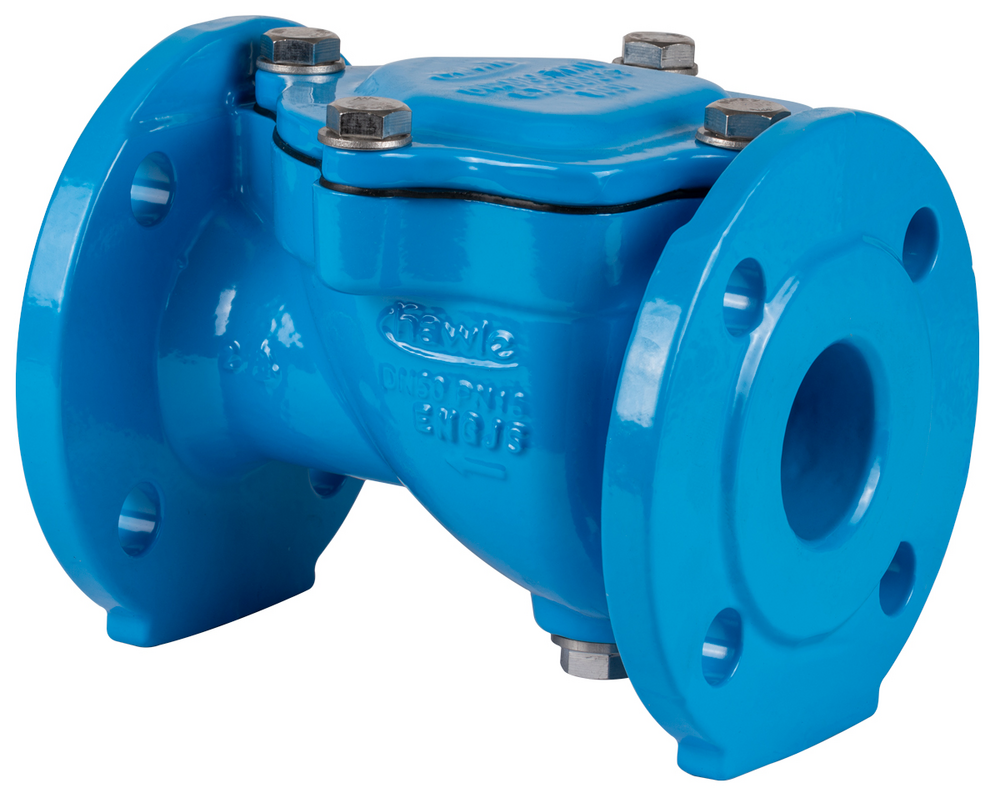

Rückschlagklappe ohne Hebel und Gewicht

Rückschlagklappen dienen dem Schutz von Anlagenteilen (z.B. Pumpen).
Die Rückschlagklappe öffnet selbsttätig, bei Strömung in Pfeilrichtung (Ventilgehäuse) bzw. schließt selbsttätig, bei Strömung entgegen der Pfeilrichtung.

Die Rückschlagklappe ist für den Einbau in waagerechte Rohrleitungen konzipiert. Ein Einbau in schrägen und senkrechten Rohrleitungen ist nur dann zulässig, wenn das Medium von unten nach oben fließt. Es ist darauf zu achten, dass die Durchflussrichtung mit der Pfeilrichtung am Gehäuse übereinstimmt und die Drehachse der Klappe in waagerechter Ebene liegt.

Baulänge: Grundreihe 48 nach DIN EN 558-1
Flanschanschlussmaße: gemäß EN 1092-2

min. Öffnungsdruck 0,03 bar
min. Schließdruck 0,5 bar (Dichtheit)

Material: Gehäuse und Deckel: GJS-400/500, Hawle-Epoxy-Pulverbeschichtung
Propfen: nichtrostender Stahl
Klappenscheibe: Stahl/EPDM
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser / Abwasser
