Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
229-00

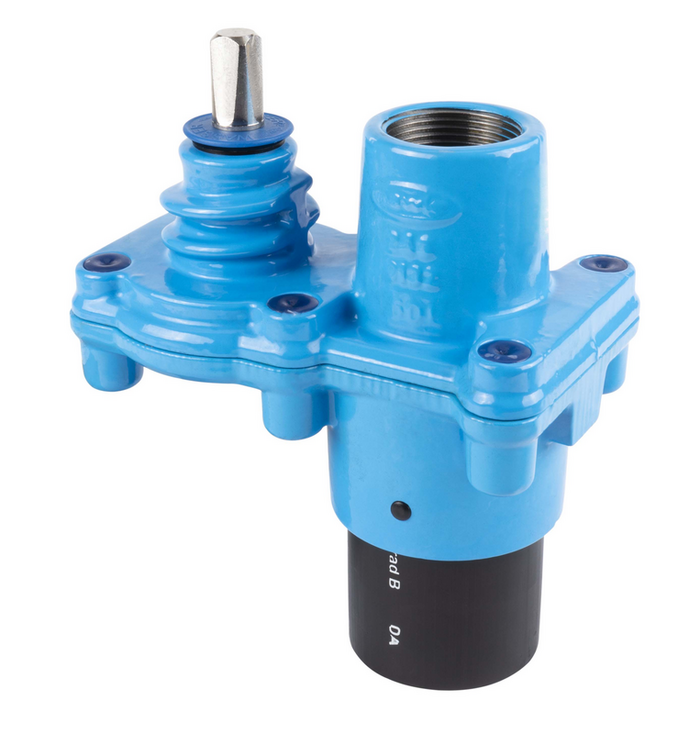

Hawlinger sa PEX priključkom za obujmicu za zavarivanje i vertikalnim unutarnjim navojnim priključkom
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Spojnica za zavarivanje_ PE-X Brtve: EPDM prema KTW-BWGL za pitku vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Hawlinger sa donjim PE-X priključkom je namijenjen za zavarivanje u kombinaciji s +GF+ Typ ELGEF®Plus
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
Pribor: Alat za skošenje ruba cijevi art.br. 5990000063
|
Kat.br.
|
Max. radni tlak |
Opis |
L |
L1 |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2290320630
|
16 bar | 165 mm | 68 mm | 102 mm | 63 mm | 175 mm | 24 mm | Unutarnji navoj 1" | 3,50 kg | ||||
|
2290400630
|
16 bar | 165 mm | 68 mm | 102 mm | 63 mm | 175 mm | 24 mm | Unutarnji navoj 1 1/4" | 3,80 kg | ||||
|
2290500630
|
16 bar | 195 mm | 82 mm | 125 mm | 63 mm | 175 mm | 36 mm | Unutarnji navoj 1 1/2" | 4,70 kg | ||||
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | |||||||||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
